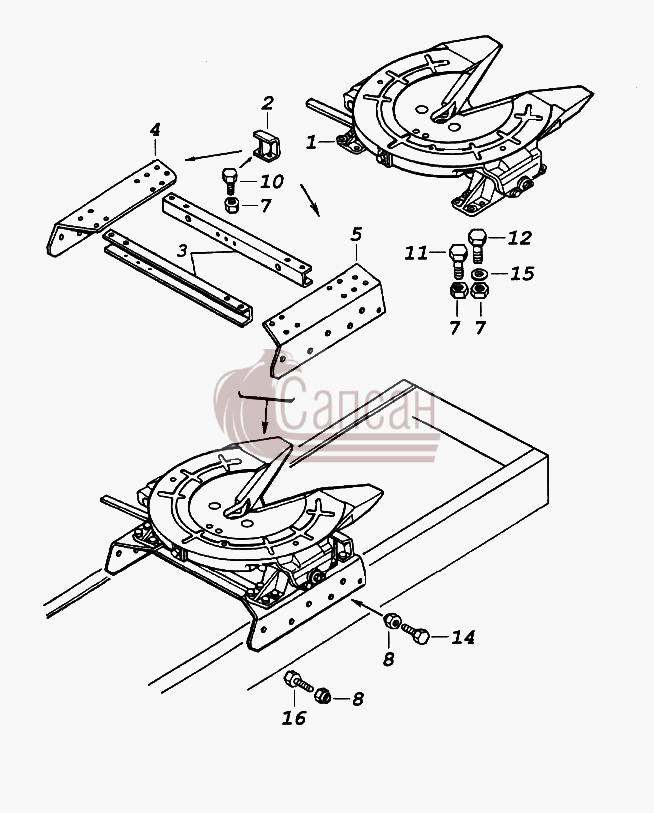

| № поз. |
Номер детали |
Наименование детали |
|
1
|
5410-2702010-01
|
Устройство седельное в сборе
Кол-во на "": 1
Модель: 5410
Группа: Устройство седельное
Подгруппа: Устройство седельное
Порядковый номер детали: 010
|
|
2
|
5410-2702159
|
Опора
Кол-во на "": 2
Модель: 5410
Группа: Устройство седельное
Подгруппа: Устройство седельное
Порядковый номер детали: 159
|
|
3
|
5410-2702101-01
|
Поперечина
Кол-во на "": 2
Модель: 5410
Группа: Устройство седельное
Подгруппа: Устройство седельное
Порядковый номер детали: 101
|
|
4
|
5410-2702182-01
|
Кронштейн седельного устройства правый
Кол-во на "": 1
Модель: 5410
Группа: Устройство седельное
Подгруппа: Устройство седельное
Порядковый номер детали: 182
|
|
5
|
5410-2702183-01
|
Кронштейн седельного устройства левый
Кол-во на "": 1
Модель: 5410
Группа: Устройство седельное
Подгруппа: Устройство седельное
Порядковый номер детали: 183
|
|
7
|
251648
|
Гайка М14х1,5-6Н ОСТ 37.001.197-75
Кол-во на "": 20
Покрытие: без покрытия
|
|
8
|
251649
|
Гайка М16х1,5-6Н ОСТ 37.001.197-97
Кол-во на "": 12
Покрытие: без покрытия
|
|
10
|
1/14083/21
|
Болт М14х1,5-6gх35
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
11
|
1/13943/21
|
Болт М14х1,5-6gх45
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
12
|
1/14220/21
|
Болт М14х1,5-6gх55
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
14
|
1/13915/21
|
Болт М16х1,5-6gх45
Кол-во на "": 10
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
15
|
1/26449/01
|
Шайба плоская 14х32
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
16
|
853025
|
Болт М16х1,5-6gх42
Кол-во на "": 2
Покрытие: без покрытия
|
