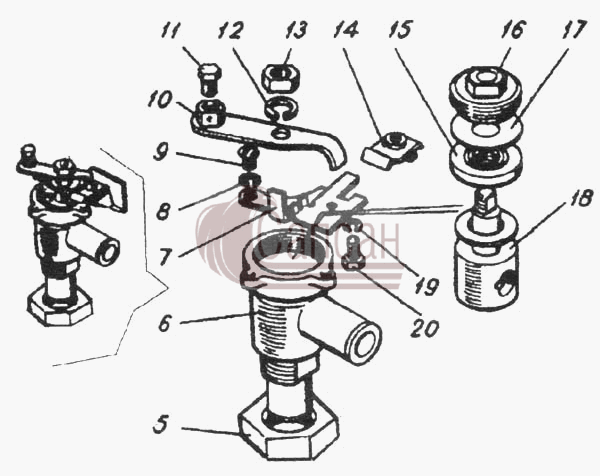

| № поз. |
Номер детали |
Наименование детали |
|
5
|
1/07269/11
|
Гайка М24х1,5-6Н
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
6
|
5320-8105165
|
Корпус крана отопления
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: 8105
Порядковый номер детали: 165
|
|
7
|
5320-8105199
|
Кронштейн прижима
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: 8105
Порядковый номер детали: 199
|
|
8
|
1/11967/77
|
Шайба пружинная
Кол-во на "": 2
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
9
|
1/32718/01
|
Винт М4-6gх8
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
10
|
5320-8105260
|
Рычаг крана в сборе
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: 8105
Порядковый номер детали: 260
|
|
11
|
853013
|
Болт М5-6gх10
Кол-во на "": 1
Покрытие: без покрытия
|
|
12
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 1
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
13
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
14
|
5320-8109055
|
Прижим оболочки тяги
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Управление отоплением и вентиляцией
Порядковый номер детали: 055
|
|
15
|
5320-8105231
|
Уплотнитель
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: 8105
Порядковый номер детали: 231
|
|
16
|
5320-8105271
|
Втулка
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: 8105
Порядковый номер детали: 271
|
|
17
|
852501
|
Шайба уплотнительная
Кол-во на "": 2
Покрытие: без покрытия
|
|
18
|
5320-8105269
|
Пробка
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: 8105
Порядковый номер детали: 269
|
|
19
|
1/11954/70
|
Шайба 5 пружинная
Кол-во на "": 1
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: без покрытия
|
|
20
|
853013
|
Болт М5-6gх10
Кол-во на "": 3
Покрытие: без покрытия
|
