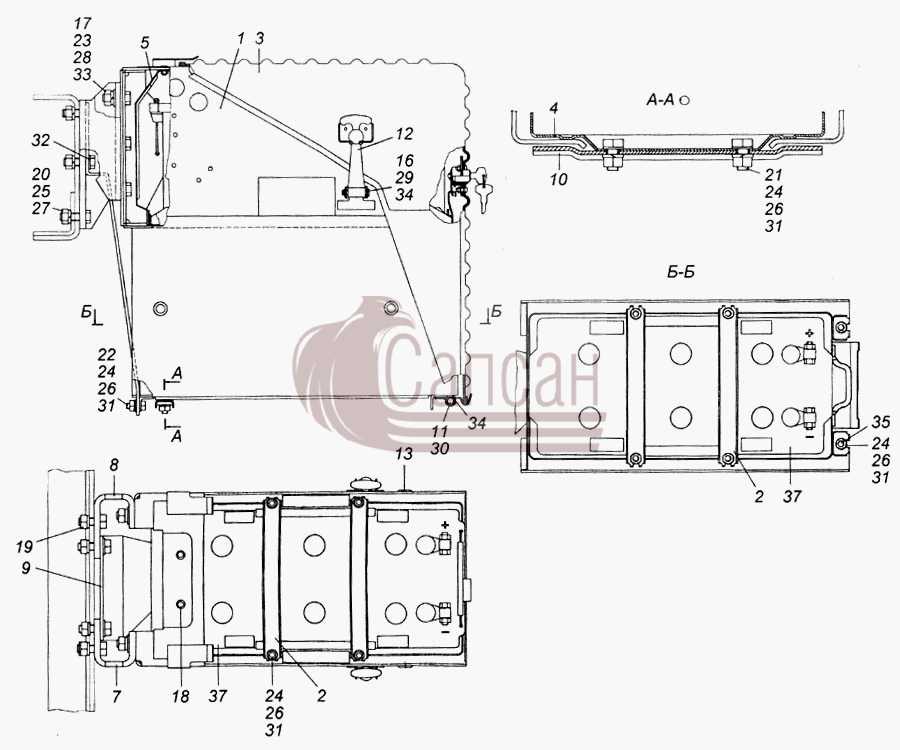

| № поз. |
Номер детали |
Наименование детали |
|
1
|
6540-3703050-70
|
Ящик аккумуляторных батарей (сварка)
Модель: 6540
Группа: Электрооборудование
Подгруппа: Батарея аккумуляторная
Порядковый номер детали: 050
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
4Э6540-3703084
|
Рамка крепления аккумуляторной батареи (сварка)
Модель: 4Э6540
Группа: Электрооборудование
Подгруппа: Батарея аккумуляторная
Порядковый номер детали: 084
|
|
3
|
6540-3703158-70
|
Крышка ящика аккумуляторных батарей в сборе
Модель: 6540
Группа: Электрооборудование
Подгруппа: Батарея аккумуляторная
Порядковый номер детали: 158
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
4
|
4Э6540-3703160
|
Поддон нижней аккумуляторной батареи (сварка)
Модель: 4Э6540
Группа: Электрооборудование
Подгруппа: Батарея аккумуляторная
Порядковый номер детали: 160
|
|
5
|
4Э6540-3703163
|
Стенка торцевая (сварка)
Модель: 4Э6540
Группа: Электрооборудование
Подгруппа: Батарея аккумуляторная
Порядковый номер детали: 163
|
|
7
|
6540-3703031-70
|
Кронштейн крепления ящика аккумуляторных батарей передний
Примечание:
Модель: 6540
Группа: Электрооборудование
Подгруппа: Батарея аккумуляторная
Порядковый номер детали: 031
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
8
|
6540-3703032-70
|
Кронштейн крепления ящика аккумуляторных батарей задний
Модель: 6540
Группа: Электрооборудование
Подгруппа: Батарея аккумуляторная
Порядковый номер детали: 032
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
9
|
6540-3703033-70
|
Кронштейн крепления ящика аккумуляторных батарей нижний
Примечание:
Модель: 6540
Группа: Электрооборудование
Подгруппа: Батарея аккумуляторная
Порядковый номер детали: 033
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
10
|
4Э6540-3703161
|
Упор поддона
Модель: 4Э6540
Группа: Электрооборудование
Подгруппа: Батарея аккумуляторная
Порядковый номер детали: 161
|
|
11
|
5320-6105120
|
Палец 8х35
Модель: 5320
Группа: Дверь кабины (передняя)
Подгруппа: Замок и ручки (передней) двери
Порядковый номер детали: 120
|
|
12
|
4310-8047013
|
Ручка запора
Модель: 4310
Группа: Оборудование специализированное
Подгруппа: 8047
Порядковый номер детали: 013
|
|
13
|
5410-5601071
|
Заглушка панели задка
Модель: 5410
Группа: Задок кабины (задок кузова)
Подгруппа: Детали задка кузова
Порядковый номер детали: 071
|
|
16
|
260022
|
Палец 6х45.01 ОСТ 37.001.163-97
Покрытие: без покрытия
|
|
17
|
1/14083/21
|
Болт М14х1,5-6gх35
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
18
|
1/38358/71
|
Болт М6-6gх10
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: цинкование
|
|
19
|
1/55404/33
|
Болт М12х1,25-6gх30
Крепежная деталь: да
Материал: сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)
Покрытие: фосфатирование
|
|
20
|
1/55406/21
|
Болт М12х1,25-6gх40
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
21
|
1/59705/21
|
Болт М10х1,25-6gх20
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
22
|
1/59707/31
|
Болт М10х1,25-6gх25
Крепежная деталь: да
Материал: сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)
Покрытие: цинкование
|
|
23
|
1/21640/11
|
Гайка М14х1,5-6Н
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
24
|
1/21647/11
|
Гайка М10х1,25-6Н
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
25
|
1/61015/11
|
Гайка М12х1,25-6Н
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
26
|
1/05168/77
|
Шайба 10 пружинная
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
27
|
1/05170/77
|
Шайба 12 пружинная
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
28
|
1/05171/77
|
Шайба 14 пружинная
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
29
|
1/05194/01
|
Шайба плоская 6х12х1,5
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
30
|
1/05196/01
|
Шайба плоская 8х17
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
31
|
1/26386/01
|
Шайба плоская 10,6х18х2
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
32
|
1/05200/01
|
Шайба плоская 12х22х3
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
33
|
1/05201/01
|
Шайба плоская 14,8х26х3
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
34
|
1/07342/01
|
Шплинт разводной 2х15
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
35
|
853026
|
Болт специальный М10х1,25-6g
Покрытие: без покрытия
|
|
37
|
3481111138
|
Батарея 6СТ-190А ТУ 16-729.384-83
Группа: Управление рулевое
Подгруппа: 3481
Порядковый номер детали: 111
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
