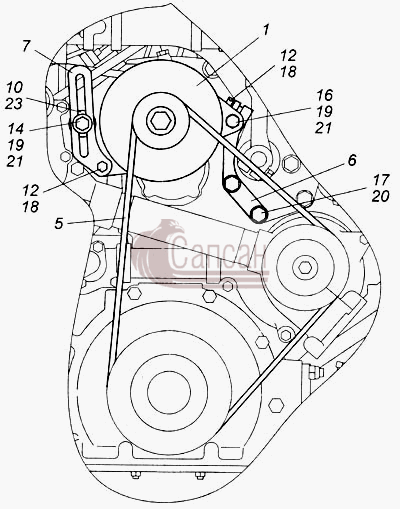

| № поз. |
Номер детали |
Наименование детали |
|
1
|
740.3701008-30
|
Генератор с пальцем в сборе
Модель: 740
Группа: Электрооборудование
Подгруппа: Генератор
Порядковый номер детали: 008
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
740.1307170
|
Ремень 1-8,5х8х1320
Модель: 740
Группа: Система охлаждения
Подгруппа: Насос водяной
Порядковый номер детали: 170
|
|
6
|
740.3701774-40
|
Кронштейн генератора
Модель: 740
Группа: Электрооборудование
Подгруппа: Генератор
Порядковый номер детали: 774
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
7
|
740.3701790
|
Планка крепления генератора
Модель: 740
Группа: Электрооборудование
Подгруппа: Генератор
Порядковый номер детали: 790
|
|
10
|
740.3701792
|
Проставка планки
Модель: 740
Группа: Электрооборудование
Подгруппа: Генератор
Порядковый номер детали: 792
|
|
12
|
1/60436/21
|
Болт М8-6gх25
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
14
|
1/59707/21
|
Болт М10х1,25-6gх25
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
16
|
1/13070/21
|
Болт М10х1,25-6gх40
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
17
|
1/55416/21
|
Болт М12х1,25-6gх100
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
18
|
1/05166/73
|
Шайба 8 пружинная
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
19
|
1/05168/73
|
Шайба 10 пружинная
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
20
|
1/05170/73
|
Шайба 12 пружинная
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
21
|
1/26468/01
|
Шайба плоская 10,2х25х2
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
23
|
1/05201/01
|
Шайба плоская 14,8х26х3
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
