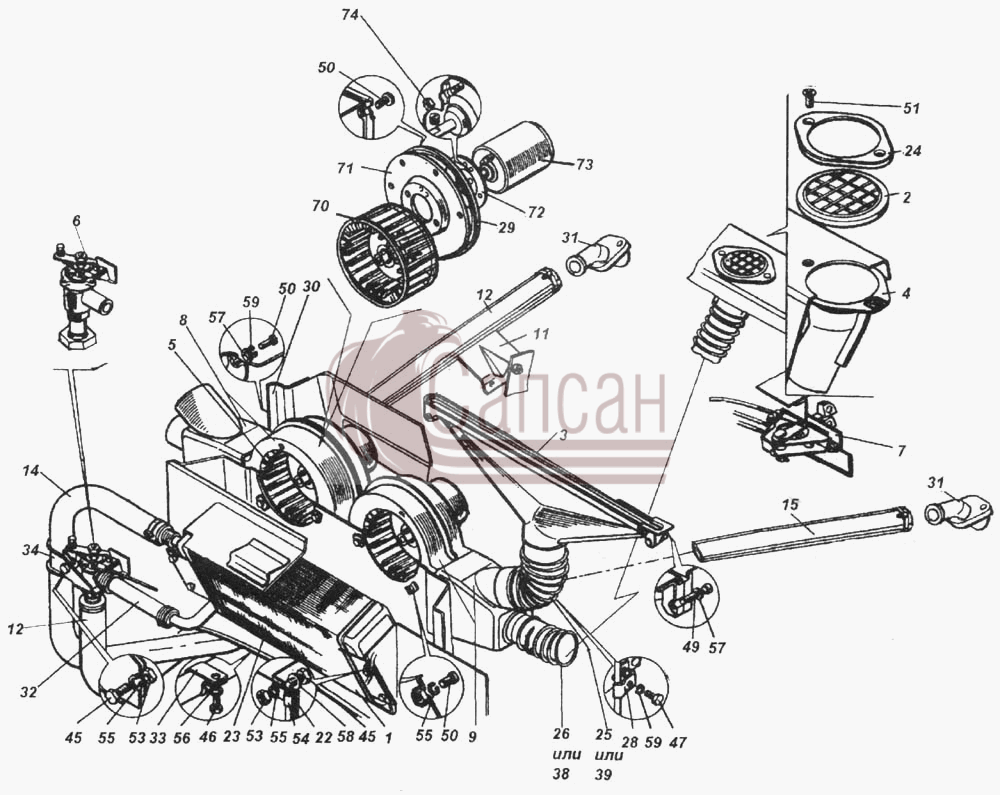

| № поз. |
Номер детали |
Наименование детали |
|
1
|
5320-8101060
|
Радиатор отопителя в сборе
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Отопитель (кузова)
Порядковый номер детали: 060
|
|
2
|
5320-8102026-01
|
Распределитель
Кол-во на "": 2
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Обогрев ветрового стекла
Порядковый номер детали: 026
|
|
3
|
5320-8102030
|
Сопло обдува в сборе
Кол-во на "": 2
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Обогрев ветрового стекла
Порядковый номер детали: 030
|
|
4
|
5320-8102050
|
Патрубок подводящий в сборе
Кол-во на "": 2
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Обогрев ветрового стекла
Порядковый номер детали: 050
|
|
5
|
5320-8118069
|
Колесо рабочее с электродвигателем в сборе
Кол-во на "": 2
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Вентиляторы
Порядковый номер детали: 069
|
|
6
|
5320-8105160
|
Кран отопления в сборе
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: 8105
Порядковый номер детали: 160
|
|
7
|
5320-8109020-10
|
Привод управления отоплением
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Управление отоплением и вентиляцией
Порядковый номер детали: 020
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
8
|
5320-8118026
|
Улитка с распределителем правая в сборе
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Вентиляторы
Порядковый номер детали: 026
|
|
9
|
5320-8118027
|
Улитка с распределителем левая в сборе
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Вентиляторы
Порядковый номер детали: 027
|
|
11
|
53205-8120030
|
Кронштейн поддерживающий
Кол-во на "": 1
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: Трубопроводы
Порядковый номер детали: 030
|
|
12
|
6460-8106057
|
Шланг отопителя подводящий в сборе
Кол-во на "": 1
Модель: 6460
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 057
|
|
14
|
6520-8120111
|
Рукав 18х27
Кол-во на "": 1
Модель: 6520
Группа: Отопление и вентиляция кабины
Подгруппа: Трубопроводы
Порядковый номер детали: 111
|
|
15
|
6520-8106066
|
Рукав
Кол-во на "": 1
Модель: 6520
Группа: Отопление и вентиляция кабины
Подгруппа: 8106
Порядковый номер детали: 066
|
|
22
|
5320-8101023
|
Уплотнитель кожуха
Кол-во на "": 2
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Отопитель (кузова)
Порядковый номер детали: 023
|
|
23
|
5320-8101079
|
Уплотнитель радиатора
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Отопитель (кузова)
Порядковый номер детали: 079
|
|
24
|
5320-8102047
|
Фланец крепления распределителя
Кол-во на "": 2
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Обогрев ветрового стекла
Порядковый номер детали: 047
|
|
25
|
5320-8102056-01
|
Шланг обдува ветрового стекла
Кол-во на "": 2
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Обогрев ветрового стекла
Порядковый номер детали: 056
|
|
26
|
5320-8102077
|
Шланг обдува бокового стекла
Кол-во на "": 2
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Обогрев ветрового стекла
Порядковый номер детали: 077
|
|
28
|
5320-8109365
|
Прижим троса
Кол-во на "": 2
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Управление отоплением и вентиляцией
Порядковый номер детали: 365
|
|
29
|
5320-8118093
|
Кольцо фланца
Кол-во на "": 2
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Вентиляторы
Порядковый номер детали: 093
|
|
30
|
5320-8118101-01
|
Кожух
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Вентиляторы
Порядковый номер детали: 101
|
|
31
|
53205-8120019
|
Патрубок
Кол-во на "": 2
Модель: 53205
Группа: Отопление и вентиляция кабины
Подгруппа: Трубопроводы
Порядковый номер детали: 019
|
|
32
|
5320-8120143
|
Шланг отопителя передний
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Трубопроводы
Порядковый номер детали: 143
|
|
33
|
5320-8120165
|
Скоба
Кол-во на "": 2
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Трубопроводы
Порядковый номер детали: 165
|
|
34
|
5320-8120167
|
Скоба отводящего шланга
Кол-во на "": 1
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Трубопроводы
Порядковый номер детали: 167
|
|
38
|
5320-8102077-01
|
Шланг обдува бокового стекла
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Обогрев ветрового стекла
Порядковый номер детали: 077
|
|
39
|
5320-8102056
|
Шланг обдува ветрового стекла
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Обогрев ветрового стекла
Порядковый номер детали: 056
|
|
45
|
1/09022/21
|
Болт М6-6gх16
Кол-во на "": 6
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
46
|
1/60431/21
|
Болт М8-6gх14
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
47
|
853013
|
Болт М5-6gх10
Кол-во на "": 3
Покрытие: без покрытия
|
|
49
|
1/03899/01
|
Винт М6-6gх25
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
50
|
1/32740/01
|
Винт М5-6gх12
Кол-во на "": 16
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
51
|
1/76805/01
|
Винт самонарезающий типа АВ
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
53
|
1/58962/11
|
Гайка М6-6Н
Кол-во на "": 6
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
54
|
1/04187/01
|
Закрытая скоба троса
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
55
|
1/05164/77
|
Шайба 6 пружинная
Кол-во на "": 12
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
56
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 3
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
57
|
1/05193/01
|
Шайба плоская 5,45х10х1
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
58
|
1/05194/01
|
Шайба плоская 6х12х1,5
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
59
|
1/11954/73
|
Шайба 5 пружинная
Кол-во на "": 6
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
70
|
5320-8118070
|
Колесо рабочее вентилятора-отопителя в сборе
Кол-во на "": 2
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Вентиляторы
Порядковый номер детали: 070
|
|
71
|
5320-8118092
|
Фланец крепления электродвигателя в сборе
Кол-во на "": 2
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Вентиляторы
Порядковый номер детали: 092
|
|
72
|
5320-8118085
|
Прокладка электродвигателя
Кол-во на "": 2
Модель: 5320
Группа: Отопление и вентиляция кабины
Подгруппа: Вентиляторы
Порядковый номер детали: 085
|
|
73
|
МЭ250-3730000ГЧ
|
Электродвигатель
Кол-во на "": 2
Модель: МЭ250
Группа: Электрооборудование
Подгруппа: Электродвигатели (электродвигатель отопителя) или розетка прицепа штепсельная
Порядковый номер детали: 000
Дополнительно: Взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
74
|
1/58964/11
|
Гайка М5-6Н
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
