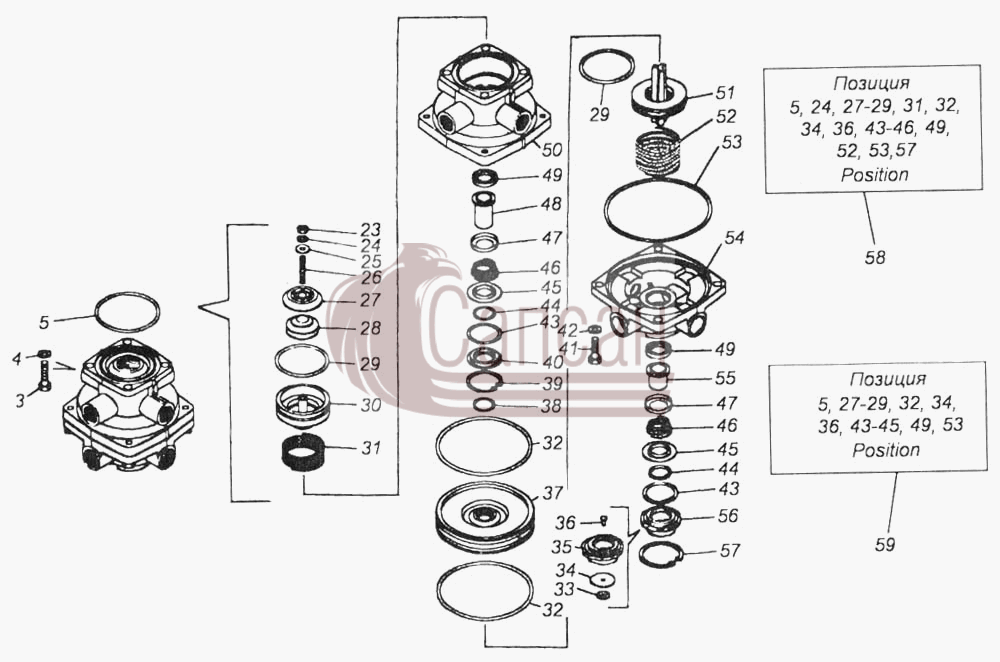

| № поз. |
Номер детали |
Наименование детали |
|
3
|
201460
|
Болт М8-6gх30
Покрытие: без покрытия
|
|
4
|
305890
|
Шайба 8 пружинная
Покрытие: без покрытия
|
|
5
|
100-3514013
|
Кольцо прокладочное
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 013
|
|
23
|
250508
|
Гайка М6-6Н
Покрытие: без покрытия
|
|
24
|
305887
|
Шайба 6 пружинная
Покрытие: без покрытия
|
|
25
|
305893
|
Шайба 6 плоская
Покрытие: без покрытия
|
|
26
|
302200
|
Винт
Покрытие: без покрытия
|
|
27
|
100-3514056
|
Тарелка пружины
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 056
|
|
28
|
100-3514055
|
Элемент уравновешивающий
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 055
|
|
29
|
100-3513035
|
Кольцо
Модель: 100
Группа: Тормоза
Подгруппа: Баллоны воздушные пневмотормозов
Порядковый номер детали: 035
|
|
30
|
100-3514052
|
Поршень верхний
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 052
|
|
31
|
100-3514050
|
Пружина
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 050
|
|
32
|
100-3514033
|
Кольцо
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 033
|
|
33
|
100-3514047
|
Шайба
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 047
|
|
34
|
100-3514046
|
Клапан
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 046
|
|
35
|
100-3514045
|
Корпус
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 045
|
|
36
|
100-3514048
|
Заклепка
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 048
|
|
37
|
100-3514032-01
|
Поршень большой
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 032
|
|
38
|
100-3514028
|
Кольцо
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 028
|
|
39
|
489306
|
Кольцо упорное
Покрытие: без покрытия
|
|
40
|
100-3514030
|
Обойма
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 030
|
|
41
|
201458
|
Болт М8-6gх25
Покрытие: без покрытия
|
|
42
|
305890
|
Шайба 8 пружинная
Покрытие: без покрытия
|
|
43
|
100-3514029
|
Кольцо
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 029
|
|
44
|
100-3514028
|
Кольцо
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 028
|
|
45
|
100-3514027
|
Кольцо опорное
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 027
|
|
46
|
100-3514026
|
Пружина
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 026
|
|
47
|
100-3514024
|
Колпачок
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 024
|
|
48
|
100-3514022
|
Корпус клапана
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 022
|
|
49
|
100-3514023
|
Кольцо
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 023
|
|
50
|
100-3514020
|
Корпус верхний
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 020
|
|
51
|
100-3514034
|
Поршень малый
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 034
|
|
52
|
100-3514036
|
Пружина
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 036
|
|
53
|
100-3514049
|
Кольцо
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 049
|
|
54
|
100-3514040
|
Корпус нижний
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 040
|
|
55
|
100-3514042
|
Корпус клапана
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 042
|
|
56
|
100-3514044
|
Окно выпускное в сборе
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 044
|
|
57
|
489310
|
Кольцо упорное
Покрытие: без покрытия
|
|
58
|
100-3514009
|
Комплект запасных частей
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 009
|
|
59
|
100-3514009-10
|
Комплект запасных частей
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 009
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
