Компрессор в сборе

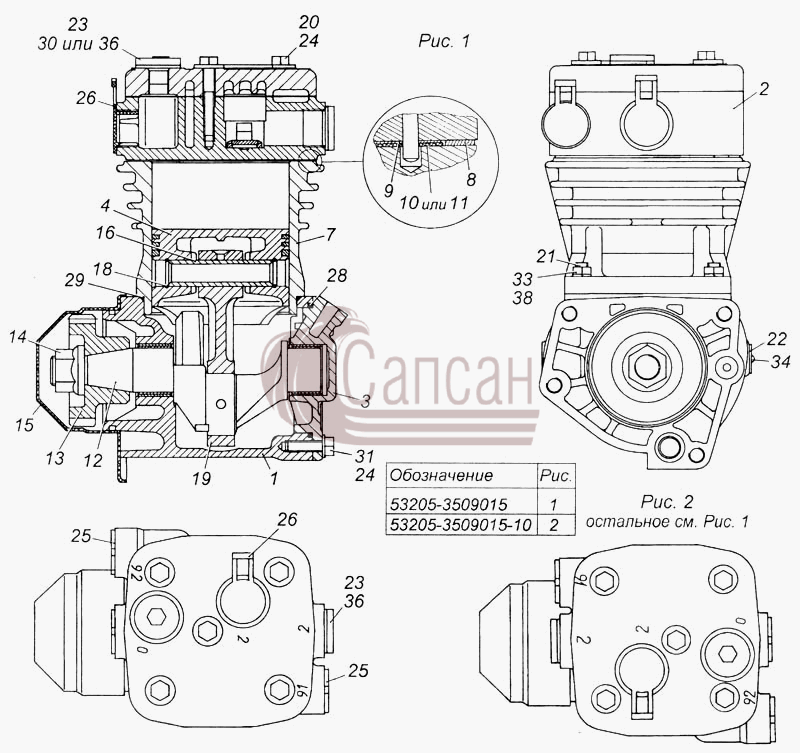

Компрессор в сбореКамАЗ 6540
Масштаб: - +  100%  Изображение целиком
№ поз. Номер детали Наименование детали
1 53205-3509018 Картер в сборе
2 53205-3509039 Головка цилиндра с крышкой в сборе
3 53205-3509088 Крышка задняя в сборе
4 53205-3509154 Поршень в сборе
7 53205-3509030 Цилиндр
8 53205-3509045 Прокладка головки
9 53205-3509056 Клапан всасывающий
10 53205-3509057 Прокладка клапана всасывающего
11 53205-3509057-10 Пружина волнистая
12 53205-3509110 Вал коленчатый
13 53205-3509130 Шестерня
14 53205-3509131 Гайка
15 53205-3509137 Крышка фланца транспортная
16 53205-3509170 Палец поршневой
18 53205-3509172 Стопор пальца поршневого
19 53205-3509180 Шатун
20 53205-3509203 Болт М8-6gх80
21 53205-3509204 Шпилька М8х27
22 53205-3509239 Табличка фирменная
23 53205-3509283 Пробка М26х1,5-6g
24 53205-3509206 Шайба 8х18
25 53205-3509301 Пробка транспортная М22х1,5
26 53205-3509302 Пробка транспортная М26х1,5
28 53205-3509304 Кольцо уплотнительное
29 53205-3509305 Кольцо уплотнительное
30 53205-3509306 Прокладка 26х32
31 1/60434/21 Болт М8-6gх20
32 Гайка М8-6g.8.016 ГОСТ 5927-70 Гайка М8-6g.8.016 ГОСТ 5927-70
33 1/61008/11 Гайка М8х1,25-6Н
34 1/05304/50 Заклепка 2х6,37
35 Заклепка 2.6,37 ГОСТ 10299-80 Заклепка 2.6,37 ГОСТ 10299-80
36 1/02646/60 Прокладка 26х32
38 1/05166/77 Шайба 8 пружинная
39 Шайба 8.65Г.019 ГОСТ 6402-70 Шайба 8.65Г.019 ГОСТ 6402-70
40 Болт М8-6gх20.88.35.019 ГОСТ 7796-70 Болт М8-6gх20.88.35.019 ГОСТ 7796-70
41 Шайба С8.04.019 ГОСТ 11371-78 Шайба С8.04.019 ГОСТ 11371-78
