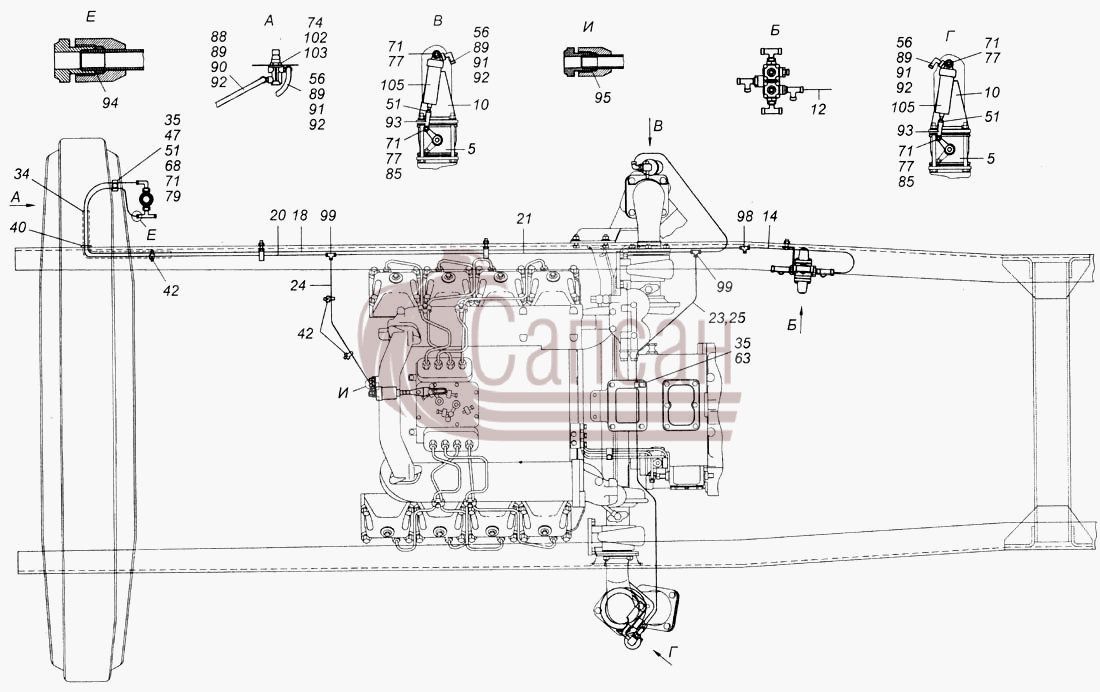

| № поз. |
Номер детали |
Наименование детали |
|
5
|
53205-3570014
|
Корпус вспомогательного тормоза с заслонкой в сборе
Модель: 53205
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 014
|
|
10
|
53205-3570100
|
Кронштейн цилиндра в сборе
Модель: 53205
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 100
|
|
12
|
53205-3506049
|
Трубка в сборе
Примечание:
Модель: 53205
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 049
|
|
14
|
53205-3506040
|
Трубка подвода воздуха
Модель: 53205
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 040
|
|
18
|
53205-3506327
|
Держатель пучка проводов
Примечание:
Модель: 53205
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 327
|
|
20
|
53205-3570230
|
Трубка в сборе
Примечание:
Модель: 53205
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 230
|
|
21
|
53205-3570107
|
Трубка в сборе
Примечание:
Модель: 53205
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 107
|
|
23
|
53205-3570120
|
Трубка в сборе
Примечание:
Модель: 53205
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 120
|
|
24
|
53205-3570160
|
Трубка в сборе
Примечание:
Модель: 53205
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 160
|
|
25
|
54115-3570194-16
|
Трубка в сборе
Примечание:
Модель: 54115
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 194
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
34
|
53205-3506433
|
Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93
Модель: 53205
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 433
|
|
35
|
53205-3506221
|
Втулка трубки
Примечание:
Модель: 53205
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 221
|
|
40
|
5320-3703301
|
Втулка проходная
Примечание:
Модель: 5320
Группа: Электрооборудование
Подгруппа: Батарея аккумуляторная
Порядковый номер детали: 301
|
|
42
|
53205-2401228
|
Хомут
Модель: 53205
Группа: Мост задний
Подгруппа: Картер заднего моста
Порядковый номер детали: 228
|
|
47
|
1/60434/21
|
Болт М8-6gх20
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
51
|
1/61008/11
|
Гайка М8х1,25-6Н
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
56
|
1/07912/11
|
Гайка низкая М12х1,5-6Н
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
63
|
1/04181/00
|
Скоба закрытая
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: без покрытия
|
|
68
|
1/05166/77
|
Шайба 8 пружинная
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
71
|
1/05196/01
|
Шайба плоская 8х17
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
74
|
1/05208/01
|
Шайба плоская 30х54
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
77
|
1/07963/01
|
Шплинт разводной 3х15
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
79
|
853920
|
Скоба крепления воздухоотводящей трубки
Покрытие: без покрытия
|
|
85
|
853784
|
Палец
Покрытие: без покрытия
|
|
88
|
864892
|
Тройник ввертный симметричный
Примечание:
Покрытие: без покрытия
|
|
89
|
861022
|
Шайба 10
Примечание:
Покрытие: без покрытия
|
|
90
|
853962
|
Переходник ввертный
Примечание:
Покрытие: без покрытия
|
|
91
|
861328
|
Угольник
Покрытие: без покрытия
|
|
92
|
864204
|
Кольцо уплотнительное
Покрытие: без покрытия
|
|
93
|
863400
|
Вилка
Покрытие: без покрытия
|
|
94
|
864221
|
Кольцо уплотнительное толкателя
Покрытие: без покрытия
|
|
95
|
864269
|
Кольцо уплотнительное
Покрытие: без покрытия
|
|
98
|
864919
|
Тройник проходной
Покрытие: без покрытия
|
|
99
|
864920
|
Тройник 6 проходной
Примечание:
Покрытие: без покрытия
|
|
102
|
100-3537110
|
Кран аварийного растормаживания в сборе
Модель: 100
Группа: Тормоза
Подгруппа: Краны тормозные с ручным управлением
Порядковый номер детали: 110
|
|
103
|
100-3537139
|
Гайка М26х1,5-6Н
Модель: 100
Группа: Тормоза
Подгруппа: Краны тормозные с ручным управлением
Порядковый номер детали: 139
|
|
105
|
100-3570210
|
Цилиндр управления заслонкой в сборе
Модель: 100
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 210
|
