| № поз. |
Номер детали |
Наименование детали |
|
|

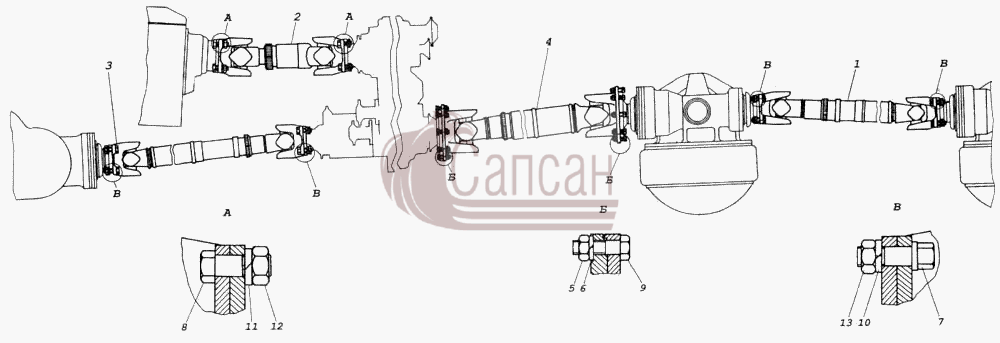

4310-2200001
|
Установка карданных валов
Модель: 4310
Группа: Валы карданные
Подгруппа: Валы карданные (карданная передача трансмиссии)
Порядковый номер детали: 001
|
|
1
|
5320-2201011
|
Вал карданный с карданами в сборе
Кол-во на "": 1
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 011
|
|
2
|
4310-2202011-02
|
Вал карданный основной
Кол-во на "": 1
Модель: 4310
Группа: Валы карданные
Подгруппа: Вал карданный основной (промежуточный)
Порядковый номер детали: 011
|
|
3
|
4310-2203011
|
Вал карданный переднего моста с карданами в сборе
Кол-во на "": 1
Модель: 4310
Группа: Валы карданные
Подгруппа: Вал карданный переднего моста
Порядковый номер детали: 011
|
|
4
|
4310-2205011-03
|
Вал карданный среднего моста
Кол-во на "": 1
Модель: 4310
Группа: Валы карданные
Подгруппа: Вал карданный среднего моста
Порядковый номер детали: 011
|
|
5
|
1/59709/31
|
Болт М10х1,25-6gх35
Кол-во на "": 16
Крепежная деталь: да
Материал: сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)
Покрытие: цинкование
|
|
6
|
1/21647/21
|
Гайка М10х1,25-6Н
Кол-во на "": 16
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
7
|
1/21640/11
|
Гайка М14х1,5-6Н
Кол-во на "": 16
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
8
|
1/21641/11
|
Гайка М16х1,5-6Н
Кол-во на "": 16
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
9
|
1/05168/77
|
Шайба 10 пружинная
Кол-во на "": 16
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
10
|
1/05171/77
|
Шайба 14 пружинная
Кол-во на "": 16
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
11
|
1/05172/77
|
Шайба 16 пружинная
Кол-во на "": 8
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
12
|
853025
|
Болт М16х1,5-6gх42
Кол-во на "": 8
Покрытие: без покрытия
|
|
13
|
853063
|
Болт фланцевый М14х1,5-6gх40
Кол-во на "": 16
Покрытие: без покрытия
|
