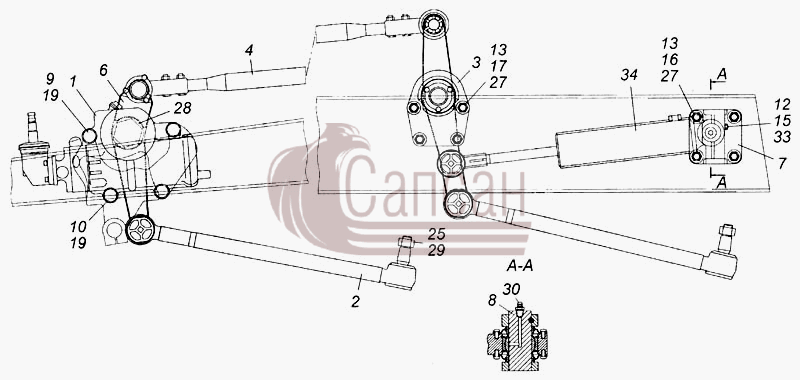

| № поз. |
Номер детали |
Наименование детали |
|
1
|
0500715-116(115-116)
|
Механизм рулевого управления в сборе
Подгруппа: 0500
Порядковый номер детали: 715
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
6540-3414010-60
|
Тяга сошки в сборе
Модель: 6540
Группа: Управление рулевое
Подгруппа: Тяги рулевые
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
6540-3414100-60
|
Опора задняя в сборе
Модель: 6540
Группа: Управление рулевое
Подгруппа: Тяги рулевые
Порядковый номер детали: 100
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
4
|
ЗЭ6540-3414130
|
Тяга промежуточная в сборе
Модель: ЗЭ6540
Группа: Управление рулевое
Подгруппа: Тяги рулевые
Порядковый номер детали: 130
|
|
6
|
6540-3401090-60
|
Сошка рулевого управления
Модель: 6540
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 090
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
7
|
ЗЭ6540-3409050
|
Кронштейн силового цилиндра
Модель: ЗЭ6540
Группа: Управление рулевое
Подгруппа: 3409
Порядковый номер детали: 050
|
|
8
|
6350-3409052
|
Ось крепления силового цилиндра
Модель: 6350
Группа: Управление рулевое
Подгруппа: 3409
Порядковый номер детали: 052
|
|
9
|
53212-3401094-64
|
Болт М20х1,5-6gх95
Модель: 53212
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 094
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
10
|
53212-3401095-64
|
Болт М20х1,5-6gх125
Примечание:
Модель: 53212
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 095
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
12
|
251645
|
Гайка М8-6Н ОСТ 37.001.197-75
Покрытие: без покрытия
|
|
13
|
251649
|
Гайка М16х1,5-6Н ОСТ 37.001.197-97
Покрытие: без покрытия
|
|
15
|
1/60446/21
|
Болт М8-6gх70
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
16
|
1/13905/21
|
Болт М16х1,25-6gх40
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
17
|
1/58405/31
|
Болт М16х1,5-6gх50
Крепежная деталь: да
Материал: сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)
Покрытие: цинкование
|
|
19
|
1/05174/77
|
Шайба 20 пружинная
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
25
|
853514
|
Гайка М24х1,5-6Н
Покрытие: без покрытия
|
|
27
|
1/05172/77
|
Шайба 16 пружинная
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
28
|
853631
|
Шайба
Покрытие: без покрытия
|
|
29
|
1/07350/01
|
Шплинт 4,7х50
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
30
|
864006
|
Масленка 1.3.Ц6хр.ГОСТ 19853-74
Покрытие: без покрытия
|
|
33
|
1/05166/73
|
Шайба 8 пружинная
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
34
|
ШНКФФ453429.070
|
Цилиндр
Покрытие: без покрытия
|
