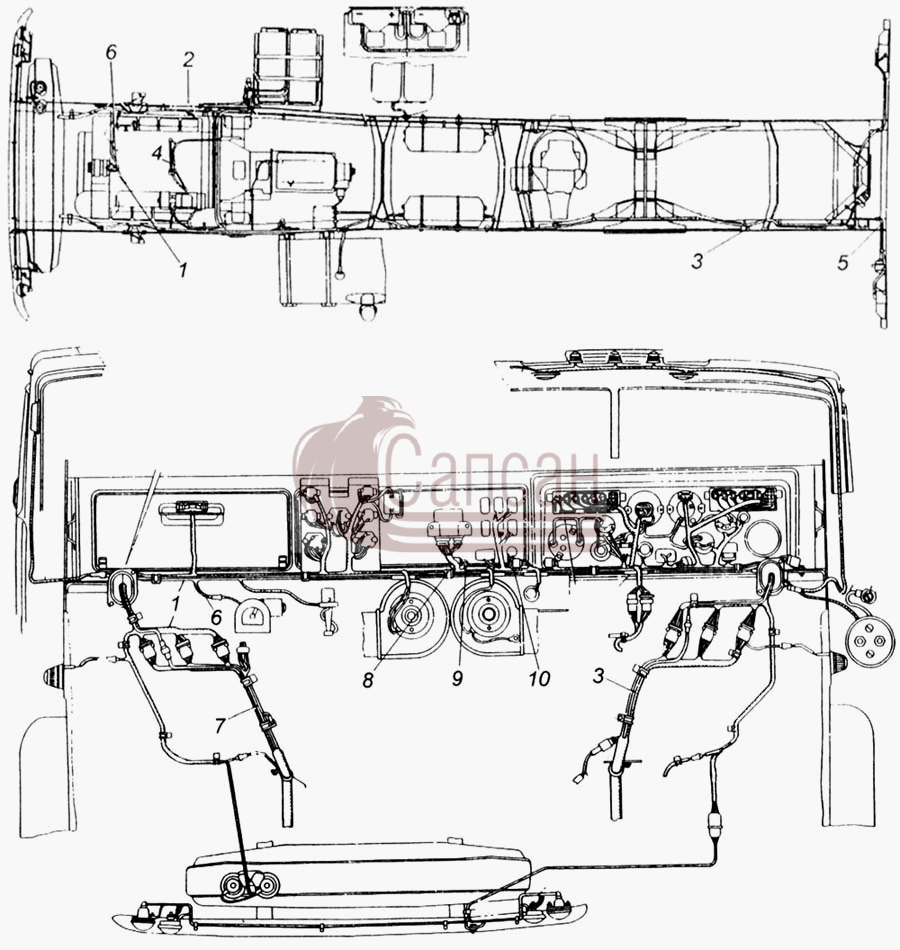

| № поз. |
Номер детали |
Наименование детали |
|
|
1/03894/01
|
Винт М5-6gх12
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 9
Кол-во на "": 9
Кол-во на "": 9
Кол-во на "": 9
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
|
1/05194/01
|
Шайба плоская 6х12х1,5
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
|
1/06158/71
|
Шайба зубчатая 12
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: цинкование
|
|
|
1/38322/01
|
Гайка М8-6Н
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
|
1/60436/21
|
Болт М8-6gх25
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Кол-во на "": 12
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 10
Кол-во на "": 10
Кол-во на "": 10
Кол-во на "": 10
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
|
1/61015/11
|
Гайка М12х1,25-6Н
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
|
5320-3703300
|
Втулка проходная проводов
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 5320
Группа: Электрооборудование
Подгруппа: Батарея аккумуляторная
Порядковый номер детали: 300
|
|
|
5320-3703301
|
Втулка проходная
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Модель: 5320
Группа: Электрооборудование
Подгруппа: Батарея аккумуляторная
Порядковый номер детали: 301
|
|
|
5320-3724014
|
Втулка проходная переднего пучка проводов
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 5320
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 014
|
|
|
5320-3724015
|
Рамка разрезной втулки
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 5320
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 015
|
|
|
5320-3724047
|
Втулка уплотнительная держателя пучков проводов
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 5320
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 047
|
|
|
5320-3724048
|
Держатель заднего правого пучка проводов
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 048
|
|
|
5320-3724049
|
Держатель заднего левого пучка проводов
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 049
|
|
|
5320-3724055
|
Колпачок защитный наконечника проводов
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Кол-во на "": 3
Модель: 5320
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 055
|
|
|
5320-3724092
|
Провод аккумуляторная батарея-стартер
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 092
|
|
|
5320-3724094
|
Провод-перемычка между аккумуляторными батареями
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 094
|
|
|
5320-3724096
|
Провод аккумуляторная батарея-выключатель массы
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 2
Модель: 5320
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 096
|
|
|
5320-3724100
|
Провод соединения «массы» кабины с рамой
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 100
|
|
|
5320-3724119
|
Прокладка защитная пучка проводов
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Модель: 5320
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 119
|
|
|
5320-3724200
|
Провод массы розетки переносной лампы
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 200
|
|
|
5320-3724204
|
Провод «массы» электродвигателя отопителя
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 204
|
|
|
5320-3724677
|
Хомут крепления провода
Кол-во на "": 27
Кол-во на "": 27
Кол-во на "": 27
Кол-во на "": 27
Модель: 5320
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 677
|
|
|
5320-3724680
|
Хомут крепления провода
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Модель: 5320
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 680
|
|
|
53205-3724038-10
|
Пучок проводов плафонный
Кол-во на "": 1
Кол-во на "": 1
Модель: 53205
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 038
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
53205-3724300-24
|
Провод цепи заряда АБ
Кол-во на "": 1
Модель: 53205
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 300
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
53215-3724086
|
Пучок проводов бокового повторителя указателя поворотов
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 53215
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 086
|
|
|
5350-3724300
|
Провод цепи заряда АКБ в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5350
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 300
|
|
|
5511-3724092
|
Провод аккумуляторная батарея-стартер
Кол-во на "": 1
Кол-во на "": 1
Модель: 5511
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 092
|
|
|
5511-3724098
|
Провод выключатель "массы"-рама
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5511
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 098
|
|
|
55111-3724038-10
|
Пучок проводов плафонный в сборе
Кол-во на "": 1
Кол-во на "": 1
Модель: 55111
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 038
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
853936
|
Штуцер проходной
Кол-во на "": 31
Кол-во на "": 31
Кол-во на "": 31
Кол-во на "": 31
Покрытие: без покрытия
|
|
|
853938
|
Скоба
Кол-во на "": 6
Кол-во на "": 6
Кол-во на "": 6
Кол-во на "": 6
Покрытие: без покрытия
|
|
|
864601
|
Скоба крепления трубопровода
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Покрытие: без покрытия
|
|
|
864606
|
Скоба
Кол-во на "": 7
Кол-во на "": 7
Кол-во на "": 7
Кол-во на "": 7
Покрытие: без покрытия
|
|
1
|
53215-3724010-24
|
Пучок проводов передний
Кол-во на "": 1
Модель: 53215
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
53215-3724010-26
|
Пучок проводов передний
Кол-во на "": 1
Кол-во на "": 1
Модель: 53215
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
53215-3724010-27
|
Пучок проводов передний
Кол-во на "": 1
Модель: 53215
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
53215-3724044-85
|
Пучок проводов задний правый
Кол-во на "": 1
Модель: 53215
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 044
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
54115-3724044-18
|
Пучок проводов задний правый
Кол-во на "": 1
Модель: 54115
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 044
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
55111-3724044-20
|
Пучок проводов задний правый
Кол-во на "": 1
Модель: 55111
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 044
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
65115-3724044
|
Пучок проводов задний правый
Кол-во на "": 1
Модель: 65115
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 044
|
|
3
|
53215-3724045-60
|
Пучок проводов задний левый
Кол-во на "": 1
Модель: 53215
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 045
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
54115-3724045-19
|
Пучок проводов задний левый
Кол-во на "": 1
Модель: 54115
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 045
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
55111-3724045
|
Пучок проводов задний левый
Кол-во на "": 1
Модель: 55111
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 045
|
|
3
|
65115-3724045-20
|
Пучок проводов задний левый
Кол-во на "": 1
Модель: 65115
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 045
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
4
|
43101-3724012
|
Пучок проводов цепи ЭФУ
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 43101
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 012
|
|
5
|
44108-3724078-20
|
Пучок проводов задних фонарей
Кол-во на "": 1
Модель: 44108
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 078
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
53215-3724078-39
|
Пучок проводов задних фонарей
Кол-во на "": 1
Модель: 53215
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 078
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
55111-3724078
|
Пучок проводов задних фонарей
Кол-во на "": 1
Модель: 55111
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 078
|
|
5
|
65115-3724078-04
|
Пучок проводов задних фонарей
Кол-во на "": 1
Модель: 65115
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 078
|
|
6
|
53215-3724019
|
Пучок проводов стеклоочистителя в сборе
Кол-во на "": 1
Модель: 53215
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 019
|
|
6
|
53215-3724019-10
|
Пучок проводов стеклоочистителя
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 53215
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 019
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
7
|
53215-3724014
|
Пучок проводов выключателя приборов и стартера
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 53215
Группа: Электрооборудование
Подгруппа: Электропровода
Порядковый номер детали: 014
|
|
8
|
ПР119-01
|
Предохранитель плавкий ПР119-01
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
|
|
9
|
РС493
|
Прерыватель контрольной лампы ручного тормоза РС493
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
|
|
10
|
3403.3747
|
Диод с защитным корпусом
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
|
