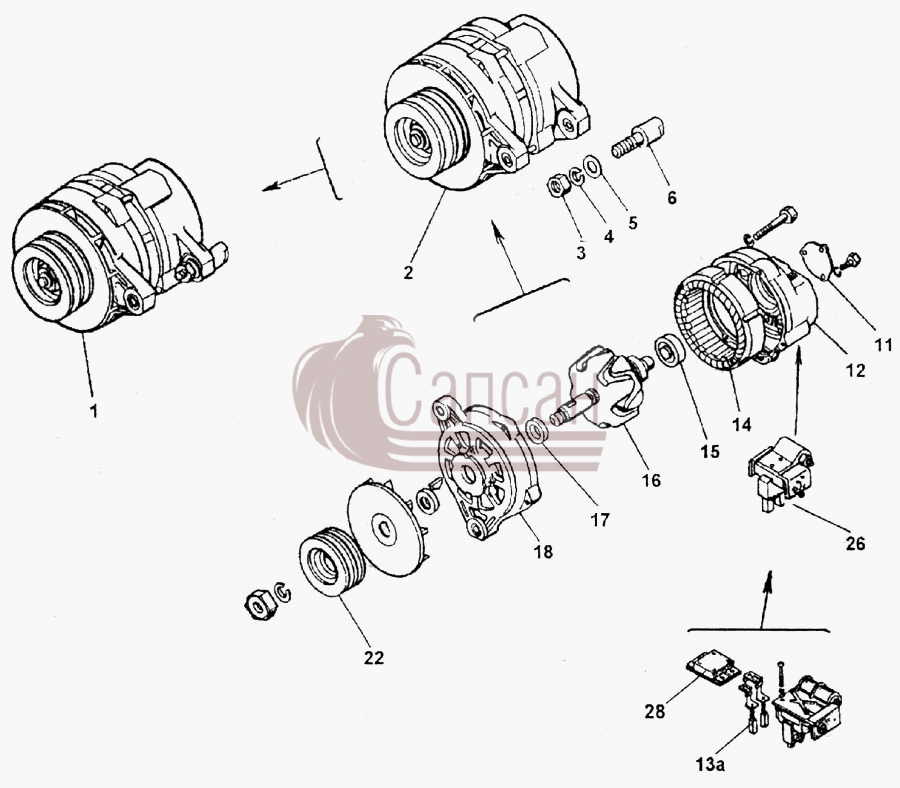

| № поз. |
Номер детали |
Наименование детали |
|
1
|
740.3701008-30
|
Генератор с пальцем в сборе
Кол-во на "": 1
Модель: 740
Группа: Электрооборудование
Подгруппа: Генератор
Порядковый номер детали: 008
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
3122.3771
|
Генератор
Кол-во на "": 1
|
|
3
|
1/21647/21
|
Гайка М10х1,25-6Н
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
4
|
1/05168/73
|
Шайба 10 пружинная
Кол-во на "": 1
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
5
|
1/26386/01
|
Шайба плоская 10,6х18х2
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
6
|
740.3701780
|
Палец
Кол-во на "": 1
Модель: 740
Группа: Электрооборудование
Подгруппа: Генератор
Порядковый номер детали: 780
|
|
11
|
Г288Е-3701060
|
Крышка подшипника
Кол-во на "": 1
Модель: Г288Е
Группа: Электрооборудование
Подгруппа: Генератор
Порядковый номер детали: 060
|
|
12
|
3102.3771300
|
Крышка со стороны контактных колец с конденсатором К73-21-6
Кол-во на "": 1
Примечание:
Модель: 3102
Группа: Электрооборудование
Подгруппа: 3771
Порядковый номер детали: 300
|
|
13
|
ИЛГТ.685211.1022-01
|
Щетка {а}
Кол-во на "": 1
Покрытие: без покрытия
|
|
14
|
5702.3701100
|
Статор
Кол-во на "": 1
Модель: 5702
Группа: Электрооборудование
Подгруппа: Генератор
Порядковый номер детали: 100
|
|
15
|
В6-180603К1С9
|
Подшипник
Кол-во на "": 1
Покрытие: воронение
|
|
16
|
5702.3701200
|
Ротор
Кол-во на "": 1
Модель: 5702
Группа: Электрооборудование
Подгруппа: Генератор
Порядковый номер детали: 200
|
|
17
|
В6-180304К1С9
|
Подшипник
Кол-во на "": 1
Покрытие: воронение
|
|
18
|
9002.3701400
|
Крышка со стороны привода
Кол-во на "": 1
Модель: 9002
Группа: Электрооборудование
Подгруппа: Генератор
Порядковый номер детали: 400
|
|
22
|
3812.3701051
|
Шкив
Кол-во на "": 1
Модель: 3812
Группа: Электрооборудование
Подгруппа: Генератор
Порядковый номер детали: 051
|
|
26
|
1312.3771080-10
|
Щеткодержатель с регулятором напряжения Я120М12И
Кол-во на "": 1
Примечание:
Модель: 1312
Группа: Электрооборудование
Подгруппа: 3771
Порядковый номер детали: 080
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
28
|
444.3702
|
Интегральное устройство
Кол-во на "": 1
Примечание:
|
|
28
|
Я120М12И
|
Интегральное устройство
Кол-во на "": 1
Примечание:
|
