| № поз. |
Номер детали |
Наименование детали |
|
|

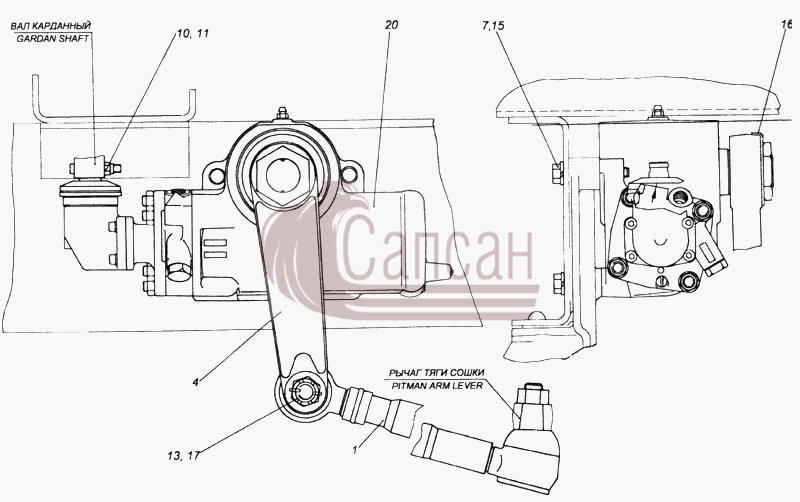

6520-3400012
|
Установка рулевого механизма
Модель: 6520
Группа: Управление рулевое
Подгруппа: Управление рулевое в сборе
Порядковый номер детали: 012
|
|
1
|
6520-3414010
|
Тяга сошки с наконечниками
Кол-во на "": 1
Модель: 6520
Группа: Управление рулевое
Подгруппа: Тяги рулевые
Порядковый номер детали: 010
|
|
4
|
6520-3401090
|
Сошка рулевого управления
Кол-во на "": 1
Модель: 6520
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 090
|
|
7
|
6520-3401099
|
Болт М20х1,5
Кол-во на "": 5
Модель: 6520
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 099
|
|
10
|
251646
|
Гайка М10х1,25-6Н ОСТ 37.001.197-75
Кол-во на "": 1
Покрытие: без покрытия
|
|
11
|
1/13438/31
|
Болт М10х1,25-6gх50
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)
Покрытие: цинкование
|
|
13
|
853514
|
Гайка М24х1,5-6Н
Кол-во на "": 2
Покрытие: без покрытия
|
|
15
|
1/05174/77
|
Шайба 20 пружинная
Кол-во на "": 5
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
16
|
853631
|
Шайба
Кол-во на "": 1
Покрытие: без покрытия
|
|
17
|
1/07350/01
|
Шплинт 4,7х50
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
20
|
717-110
|
Рулевой механизм С-700 VW 117-110
Кол-во на "": 1
|
