| № поз. |
Номер детали |
Наименование детали |
|
1
|
100-3570133
|
Втулка
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 133
|
|
2
|
100-3570130
|
Крышка цилиндра
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 130
|
|
3
|
100-3512099
|
Табличка
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Регулятор давления
Порядковый номер детали: 099
|
|
4
|
304183
|
Заклепка пустотелая
Кол-во на "": 2
Покрытие: без покрытия
|
|
5
|
100-3570110
|

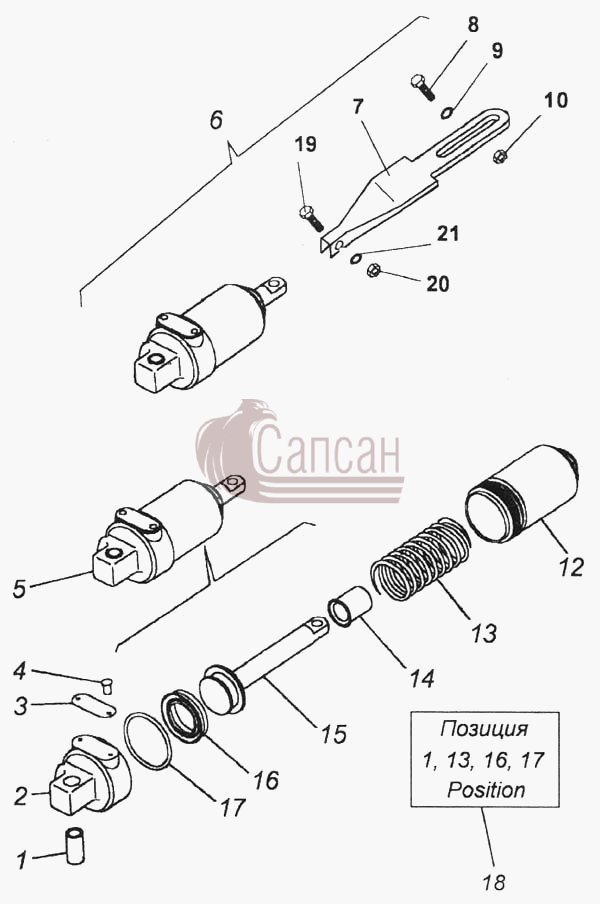

Цилиндр выключения подачи топлива пневматический
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 110
|
|
6
|
5320-3570074-10
|
Цилиндр пневматический 30х25 с тягой
Кол-во на "": 1
Модель: 5320
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 074
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
7
|
5320-3570086-10
|
Тяга выключения подачи топлива в сборе
Кол-во на "": 1
Модель: 5320
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 086
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
8
|
1/60434/21
|
Болт М8-6gх20
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
9
|
1/05196/01
|
Шайба плоская 8х17
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
10
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
12
|
100-3570120
|
Цилиндр
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 120
|
|
13
|
100-3570123
|
Пружина
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 123
|
|
14
|
100-3570127
|
Упор
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 127
|
|
15
|
100-3570124
|
Поршень в сборе
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 124
|
|
16
|
100-3570128
|
Кольцо уплотнительное
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 128
|
|
17
|
100-3570132
|
Кольцо
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 132
|
|
18
|
100-3570109
|
Комплект запасных частей
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 109
|
|
19
|
1/09024/21
|
Болт М6-6gх20
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
20
|
1/58962/11
|
Гайка М6-6Н
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
21
|
1/05164/77
|
Шайба 6 пружинная
Кол-во на "": 1
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
