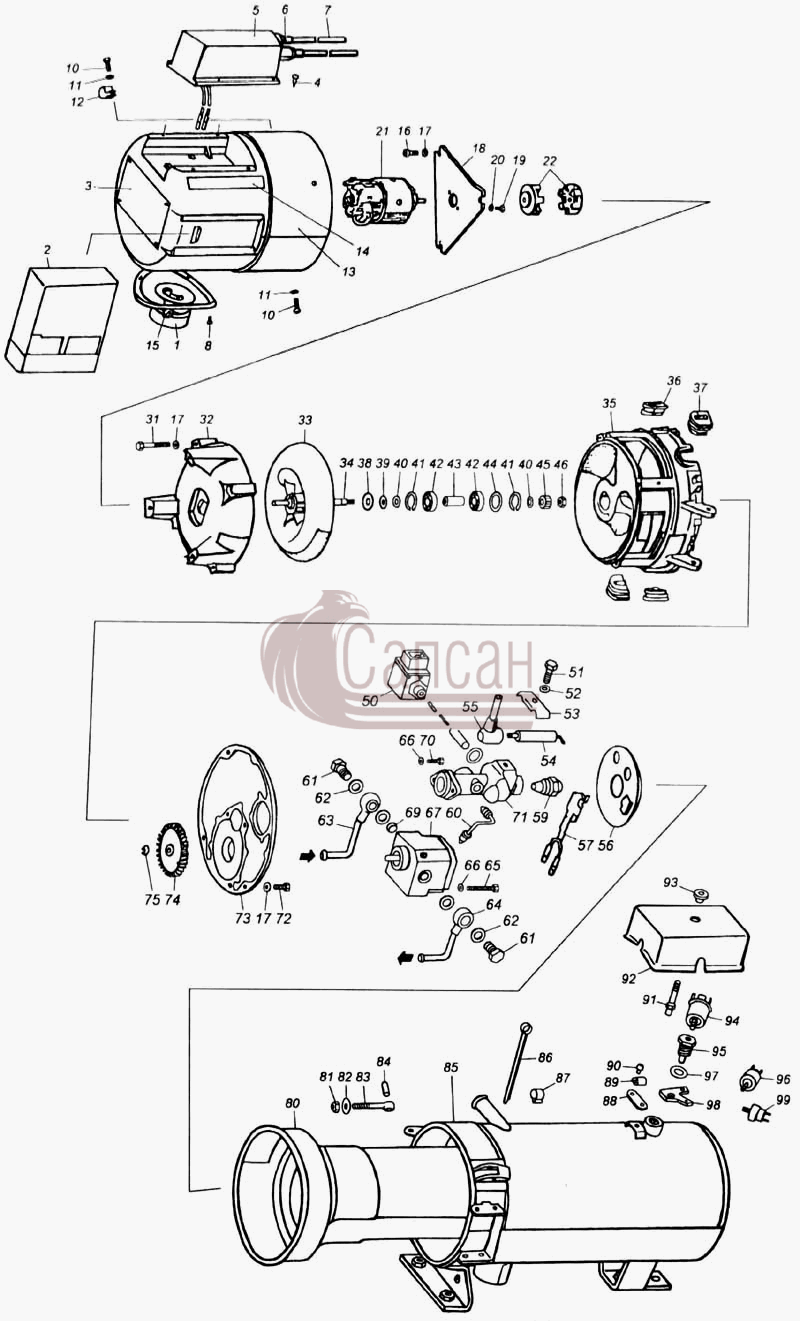

Подогреватель жидкостный в сборе

Подогреватель жидкостный в сбореКамАЗ 65115
Масштаб: - +  100%  Изображение целиком
№ поз. Номер детали Наименование детали
15.8106000-02 Подогреватель жидкостный в сборе
1 15.8106032-10 Воздухозаборник (сварка)
2 31.3761000 Блок управления 24В
3 15.8106055 Табличка
4 Шуруп 2-4х13 Шуруп 2-4х13
5 4001.3734000 Источник напряжения высоковольтный 24В
6 Уплотнение Уплотнение
7 ПВВ-ХЛ Уплотнение
8 Шуруп 2-4х13 Шуруп 2-4х13
10 Винт М4-6gх12 Винт М4-6gх12
11 Шайба 4 Шайба 4
12 15.8106007 Хомут
13 15.8106051 Кожух
14 15.8106056 Этикетка
15 Шуруп 2-4х13 Шуруп 2-4х13
16 Винт М5-6gх12 Винт М5-6gх12
17 Шайба 5 Шайба 5
18 14.8106311 Пластина
19 Винт М5-6gх14 Винт М5-6gх14
20 Шайба 4 Шайба 4
21 492.3730000 Электродвигатель 24В
22 14.8106301 Полумуфта
31 Винт М5-6gх12 Винт М5-6gх12
32 15.8106304 Корпус вентилятора
33 15.8106333 Крыльчатка
34 15.8106331 Вал
35 15.8106322 Корпус горелки
36 15.8106001 Уплотнение
37 15.8106002 Уплотнение
38 15.8106327 Пружина тарельчатая
39 15.8106327-01 Пружина тарельчатая
40 15.8106329 Шайба
41 Кольцо Б22 Кольцо Б22
42 6-80018С2 Подшипник шариковый однорядный в сборе
43 15.8106328 Втулка
44 14.8106324 Шайба компенсационная
45 14.8106323 Шестерня
46 14.8106350 Гайка
50 23.3741000 Электромагнит с запорным устройством в сборе
51 Болт М6-6gх16 Болт М6-6gх16
52 Шайба 6 Шайба 6
53 14.8106363 Скоба
54 37.3707000 Электрод запальный
55 Наконечник с пружиной Наконечник с пружиной
57 22.3741000 Индикатор пламени
58 Диск индикатора пламени Диск индикатора пламени
59 212.1112020 Форсунка в сборе1,25кг/час
60 14.8106380 Топливопровод в сборе
61 14.8106302 Штуцер
62 14.8106303 Шайба
63 15.8106390-01 Топливопровод (сварка)
64 15.8106390 Топливопровод (сварка)
65 Винт М4-6gх30 Винт М4-6gх30
66 Шайба 4 Шайба 4
67 18.1106010 Насос топливный в сборе
69 Фильтр (сетка) Фильтр (сетка)
70 Винт М4-6gх12 Винт М4-6gх12
71 14.8106371 Корпус форсунки
72 Винт М5-6gх12 Винт М5-6gх12
73 14.8106361 Крышка
74 14.8106362 Колесо зубчатое
75 14.8106365 Кольцо А6
80 15.8106200 Камера сгорания в сборе
81 Гайка М6-6Н Гайка М6-6Н
82 Шайба 6 Шайба 6
83 15.8106112 Болт
84 15.8106111 Штифт
85 15.8106100 Теплообменник в сборе
86 Шплинт 6,3х90 Шплинт 6,3х90
87 15.8106009 Хомут
88 14.8106102 Пластина
89 14.8106003 Хомут
90 Винт М4-6gх8 Винт М4-6gх8
91 14.8106120 Шпилька
92 14.8106004 Кожух
93 14.8106002 Гайка
94 19.3722000 Термопредохранитель
95 15.8106105 Штуцер
96 14.3828000 Датчик температуры 40° С
97 Шайба Шайба
98 15.8106104 Кронштейн
99 141.3828000 Датчик температуры 70° С
