| № поз. |
Номер детали |
Наименование детали |
|
|
152.1770010-80
|

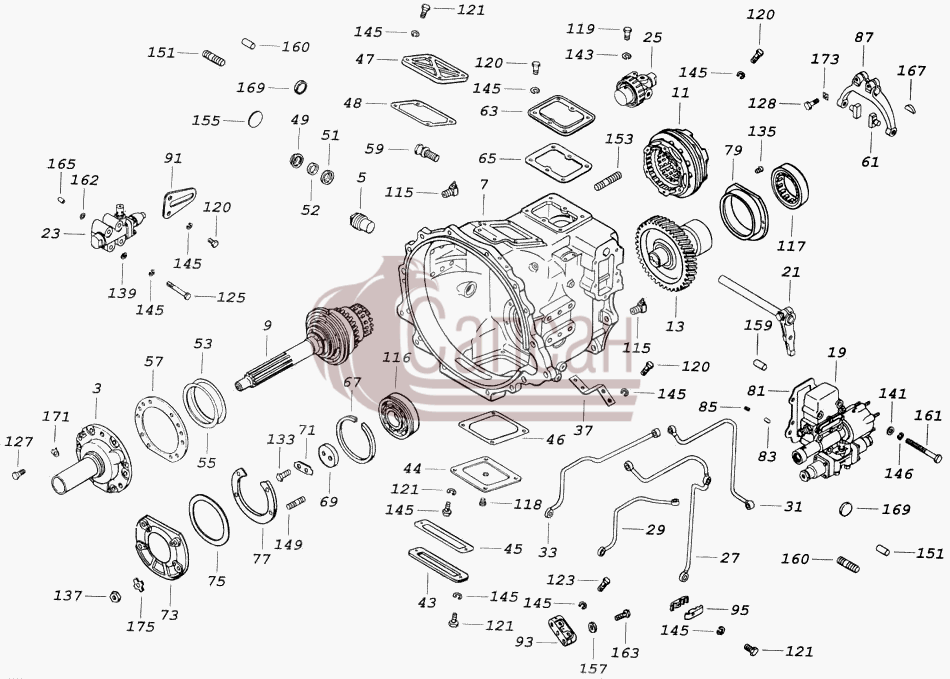

Делитель передач с управлением
Модель: 152
Группа: Коробка передач
Подгруппа: Делитель передач
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
14.1701039-40
|
Крышка подшипника первичного вала в сборе
Кол-во на "": 1
Модель: 14
Группа: Коробка передач
Подгруппа: Коробка передач
Порядковый номер детали: 039
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
14.1701306
|
Пробка сливная с магнитом в сборе
Кол-во на "": 1
Модель: 14
Группа: Коробка передач
Подгруппа: Коробка передач
Порядковый номер детали: 306
|
|
7
|
15.1770030-01
|
Картер делителя передач с втулками в сборе
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Делитель передач
Порядковый номер детали: 030
|
|
9
|
152.1770040
|
Вал первичный делителя передач в сборе
Кол-во на "": 1
Модель: 152
Группа: Коробка передач
Подгруппа: Делитель передач
Порядковый номер детали: 040
|
|
11
|
152.1770160
|
Синхронизатор делителя передач в сборе
Кол-во на "": 1
Модель: 152
Группа: Коробка передач
Подгруппа: Делитель передач
Порядковый номер детали: 160
|
|
13
|
15.1770210-01
|
Вал промежуточный делителя передач в сборе
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Делитель передач
Порядковый номер детали: 210
|
|
19
|
15.1771010
|
Механизм переключения делителя передач в сборе
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Механизм переключения делителя передач
Порядковый номер детали: 010
|
|
21
|
15.1771110
|
Валик вилки механизма переключения с рычагом в сборе
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Механизм переключения делителя передач
Порядковый номер детали: 110
|
|
23
|
15.1772040-01
|
Клапан включения делителя передач в сборе
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 040
|
|
25
|
15.1772100
|
Клапан редукционный управления механизмом в сборе
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 100
|
|
27
|
15.1772270-20
|
Воздухопровод от редукционного клапана к крану управления и клапану включения делителя
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 270
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
29
|
15.1772290
|
Воздухопровод от клапана включения к воздухораспределителю
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 290
|
|
31
|
15.1772300-20
|
Воздухопровод переднего цилиндра воздухораспределителя
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 300
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
33
|
15.1772320-20
|
Воздухопровод заднего цилиндра воздухораспределителя
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 320
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
37
|
15.1772327
|
Кронштейн крепления колодки
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 327
|
|
43
|
14.1601018-10
|
Крышка люка передняя
Кол-во на "": 1
Модель: 14
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 018
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
44
|
14.1601022-30
|
Крышка смотрового люка нижняя
Кол-во на "": 1
Модель: 14
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 022
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
45
|
14.1601025
|
Прокладка передняя
Кол-во на "": 1
Модель: 14
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 025
|
|
46
|
14.1601026
|
Прокладка крышки
Кол-во на "": 1
Модель: 14
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 026
|
|
47
|
14.1601030-20
|
Крышка картера сцепления верхняя
Кол-во на "": 1
Модель: 14
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 030
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
48
|
14.1601038
|
Прокладка крышки
Кол-во на "": 1
Модель: 14
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 038
|
|
49
|
14.1601240
|
Крышка сальника вала выключения сцепления
Кол-во на "": 1
Модель: 14
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 240
|
|
51
|
14.1601242
|
Кольцо уплотнительное сальника
Кол-во на "": 1
Модель: 14
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 242
|
|
52
|
14.1601244
|
Кольцо сальника ГОСТ 6308-71
Кол-во на "": 1
Модель: 14
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 244
|
|
53
|
14.1701035
|
Прокладка регулировочная
Кол-во на "": 5
Модель: 14
Группа: Коробка передач
Подгруппа: Коробка передач
Порядковый номер детали: 035
|
|
55
|
14.1701036
|
Прокладка регулировочная
Кол-во на "": 3
Модель: 14
Группа: Коробка передач
Подгруппа: Коробка передач
Порядковый номер детали: 036
|
|
57
|
14.1701042
|
Прокладка крышки первичного вала
Кол-во на "": 1
Модель: 14
Группа: Коробка передач
Подгруппа: Коробка передач
Порядковый номер детали: 042
|
|
59
|
14.1701350
|
Рым-болт
Кол-во на "": 1
Модель: 14
Группа: Коробка передач
Подгруппа: Коробка передач
Порядковый номер детали: 350
|
|
61
|
14.1702029
|
Сухарь вилки переключения второй и третьей передач
Кол-во на "": 2
Модель: 14
Группа: Коробка передач
Подгруппа: Механизм переключения передач
Порядковый номер детали: 029
|
|
63
|
15.1770036
|
Крышка люка картера делителя передач
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Делитель передач
Порядковый номер детали: 036
|
|
65
|
15.1770038
|
Крышка люка картера делителя передач
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Делитель передач
Порядковый номер детали: 038
|
|
67
|
15.1770236
|
Кольцо упорное переднего подшипника
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Делитель передач
Порядковый номер детали: 236
|
|
69
|
15.1770238
|
Шайба упорная
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Делитель передач
Порядковый номер детали: 238
|
|
71
|
15.1770239
|
Планка стопорная
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Делитель передач
Порядковый номер детали: 239
|
|
73
|
15.1770244
|
Крышка переднего подшипника промежуточного вала
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Делитель передач
Порядковый номер детали: 244
|
|
75
|
15.1770246
|
Кольцо уплотнительное крышки подшипника
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Делитель передач
Порядковый номер детали: 246
|
|
77
|
15.1770248
|
Прокладка крышки переднего подшипника промежуточного вала
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Делитель передач
Порядковый номер детали: 248
|
|
79
|
15.1770256
|
Гнездо заднего подшипника промежуточного вала
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Делитель передач
Порядковый номер детали: 256
|
|
81
|
15.1771026
|
Прокладка корпуса механизма переключения
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Механизм переключения делителя передач
Порядковый номер детали: 026
|
|
83
|
15.1771062
|
Фиксатор штока механизма переключения
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Механизм переключения делителя передач
Порядковый номер детали: 062
|
|
85
|
15.1771064
|
Пружина фиксатора штока
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Механизм переключения делителя передач
Порядковый номер детали: 064
|
|
87
|
15.1771094
|
Вилка механизма переключения делителя передач
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Механизм переключения делителя передач
Порядковый номер детали: 094
|
|
91
|
15.1772072
|
Направляющая упора клапана
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 072
|
|
93
|
15.1772326
|
Колодка крепления наконечников воздухопроводов
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 326
|
|
95
|
15.1772336
|
Скоба крепления воздухопроводов
Кол-во на "": 4
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 336
|
|
115
|
864009
|
Масленка 2.3.45 Ц6хр. ГОСТ 19853-74
Кол-во на "": 3
Покрытие: без покрытия
|
|
116
|
70-50409АК
|
Подшипник шариковый радиальный однорядный с канавкой на наружном кольце ГОСТ 520-89
Кол-во на "": 1
|
|
117
|
292213К1М
|
Подшипник роликовый
Кол-во на "": 1
Покрытие: без покрытия
|
|
118
|
262542
|
Пробка КГ1/4"
Кол-во на "": 1
Покрытие: без покрытия
|
|
119
|
1/09026/21
|
Болт М6-6gх25
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
120
|
1/60432/21
|
Болт М8-6gх16
Кол-во на "": 9
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
121
|
1/60436/21
|
Болт М8-6gх25
Кол-во на "": 12
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
123
|
1/60440/21
|
Болт М8-6gх40
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
125
|
1/60444/21
|
Болт М8-6gх60
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
127
|
1/13069/21
|
Болт М10х1,25-6gх30
Кол-во на "": 6
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
128
|
1/59709/21
|
Болт М10х1,25-6gх35
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
133
|
1/55404/33
|
Болт М12х1,25-6gх30
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)
Покрытие: фосфатирование
|
|
135
|
1/33013/01
|
Винт М6-6gх16
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
137
|
1/61015/11
|
Гайка М12х1,25-6Н
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
139
|
1/05196/01
|
Шайба плоская 8х17
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
141
|
1/26386/01
|
Шайба плоская 10,6х18х2
Кол-во на "": 5
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
143
|
1/05164/73
|
Шайба 6 пружинная
Кол-во на "": 2
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
145
|
1/05166/73
|
Шайба 8 пружинная
Кол-во на "": 27
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
146
|
1/05168/73
|
Шайба 10 пружинная
Кол-во на "": 5
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
149
|
1/35301/21
|
Шпилька М12х1,25х18х30
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
151
|
1/18004/31
|
Шпилька М16х1,5х22х35
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)
Покрытие: цинкование
|
|
153
|
1/18006/31
|
Шпилька картера М16х1,5х22х45
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)
Покрытие: цинкование
|
|
155
|
1/01592/06
|
Заглушка 28
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: оксидирование
|
|
157
|
1/02844/60
|
Прокладка уплотнительная 10х16х1,5
Кол-во на "": 18
Крепежная деталь: да
Материал: медь
Покрытие: без покрытия
|
|
159
|
1/03389/26
|
Штифт цилиндрический 10х25
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: оксидирование
|
|
160
|
1/04830/16
|
Штифт 12х35
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: оксидирование
|
|
161
|
853066
|
Болт М10х1,25-6gх75
Кол-во на "": 5
Покрытие: без покрытия
|
|
162
|
864210
|
Кольцо уплотнительное
Кол-во на "": 2
Покрытие: без покрытия
|
|
163
|
870007
|
Болт М10х1,25-6gх23
Кол-во на "": 9
Покрытие: без покрытия
|
|
165
|
870771
|
Штифт цилиндрический 8х16
Кол-во на "": 1
Покрытие: без покрытия
|
|
167
|
870812
|
Шпонка сегментная 5х10х25
Кол-во на "": 1
Покрытие: без покрытия
|
|
169
|
870833
|
Заглушка 43
Кол-во на "": 1
Покрытие: без покрытия
|
|
171
|
870851
|
Шайба замковая 10
Кол-во на "": 6
Покрытие: без покрытия
|
|
173
|
870855
|
Шайба специальная 10,5
Кол-во на "": 2
Покрытие: без покрытия
|
|
175
|
870856
|
Шайба замковая 12,3
Кол-во на "": 4
Покрытие: без покрытия
|
