| № поз. |
Номер детали |
Наименование детали |
|
|

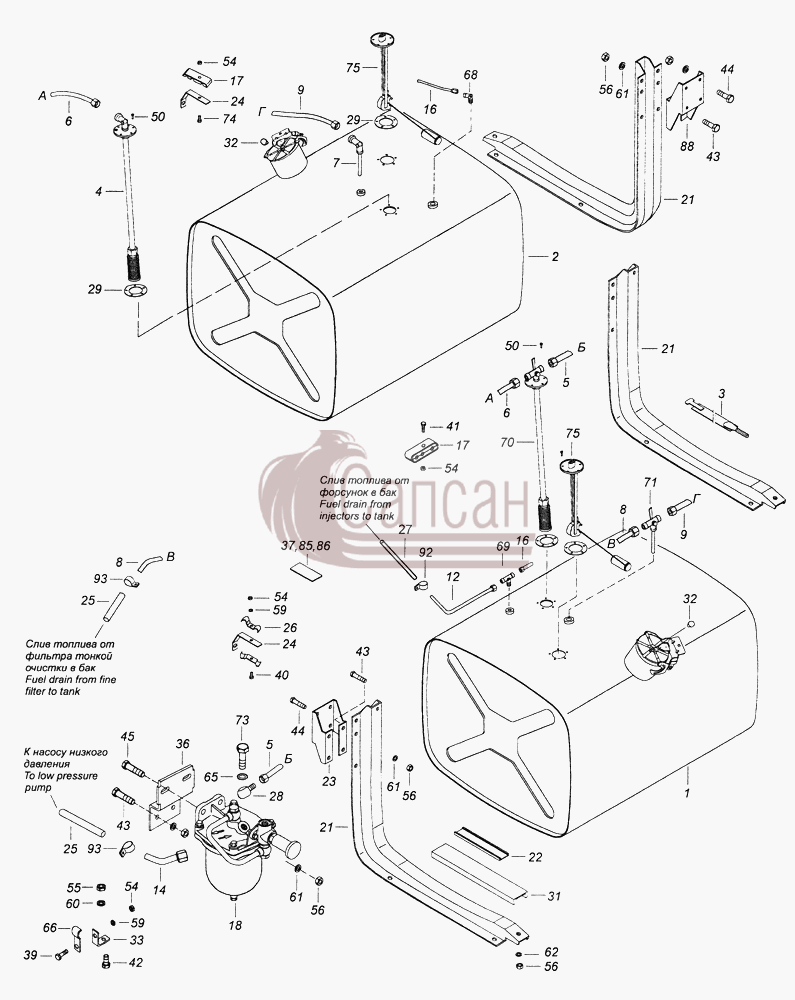

53228-1100005-31
|
Установка топливного бака, ФГОТ и топливопроводов
Примечание:
Модель: 53228
Группа: Cистема питания двигателя
Подгруппа: 1100
Порядковый номер детали: 005
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
53228-1100005-32
|
Установка топливного бака, ФГОТ и топливопроводов
Примечание:
Модель: 53228
Группа: Cистема питания двигателя
Подгруппа: 1100
Порядковый номер детали: 005
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
53228-1100005-33
|
Установка топливного бака, ФГОТ и топливопроводов
Примечание:
Модель: 53228
Группа: Cистема питания двигателя
Подгруппа: 1100
Порядковый номер детали: 005
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
53228-1100005-34
|
Установка топливного бака, ФГОТ и топливопроводов
Примечание:
Модель: 53228
Группа: Cистема питания двигателя
Подгруппа: 1100
Порядковый номер детали: 005
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
53228-1100005-35
|
Установка топливного бака, ФГОТ и топливопроводов
Примечание:
Модель: 53228
Группа: Cистема питания двигателя
Подгруппа: 1100
Порядковый номер детали: 005
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
53228-1100005-36
|
Установка топливного бака, ФГОТ и топливопроводов
Примечание:
Модель: 53228
Группа: Cистема питания двигателя
Подгруппа: 1100
Порядковый номер детали: 005
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
53228-1100005-37
|
Установка топливного бака, ФГОТ и топливопроводов
Примечание:
Модель: 53228
Группа: Cистема питания двигателя
Подгруппа: 1100
Порядковый номер детали: 005
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
53228-1100005-38
|
Установка топливного бака, ФГОТ и топливопроводов
Примечание:
Модель: 53228
Группа: Cистема питания двигателя
Подгруппа: 1100
Порядковый номер детали: 005
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
5410-1101010-10
|
Бак топливный в сборе
Кол-во на "": 1
Примечание:
Модель: 5410
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
5511-1101010-10
|
Бак топливный
Кол-во на "": 1
Примечание:
Модель: 5511
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
5320-1101110-20
|
Хомут крепления топливного бака
Кол-во на "": 4
Модель: 5320
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 110
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
4
|
5320-1104012
|
Трубка приемная с фильтром в сборе
Кол-во на "": 1
Модель: 5320
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 012
|
|
5
|
43114-1104025-30
|
Трубка
Кол-во на "": 1
Модель: 43114
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 025
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
6
|
43114-1104077-32
|
Трубка
Кол-во на "": 1
Модель: 43114
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 077
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
7
|
5320-1104136
|
Трубка слива топлива в бак с угольником в сборе
Кол-во на "": 1
Модель: 5320
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 136
|
|
8
|
43114-1104148-33
|
Трубка
Кол-во на "": 1
Модель: 43114
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 148
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
8
|
43114-1104148-34
|
Трубка
Кол-во на "": 1
Модель: 43114
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 148
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
8
|
43114-1104148-35
|
Трубка
Кол-во на "": 1
Модель: 43114
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 148
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
9
|
43114-1104152-32
|
Трубка
Кол-во на "": 1
Модель: 43114
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 152
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
12
|
43114-1104180-31
|
Трубка
Кол-во на "": 1
Модель: 43114
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 180
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
12
|
43114-1104180-32
|
Трубка
Модель: 43114
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 180
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
14
|
43101-1104260
|
Трубка
Кол-во на "": 1
Модель: 43101
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 260
|
|
16
|
43114-1104280-32
|
Трубка
Кол-во на "": 1
Модель: 43114
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 280
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
17
|
740.1104458
|
Скоба крепления топливных трубок
Кол-во на "": 7
Модель: 740
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 458
|
|
18
|
740.1105010-01
|
Фильтр грубой очистки топлива в сборе
Кол-во на "": 1
Модель: 740
Группа: Cистема питания двигателя
Подгруппа: Фильтр-отстойник топлива грубой очистки
Порядковый номер детали: 010
|
|
18
|
7406.1105010
|
Фильтр грубой очистки с насосом предпусковой прокачки топлива
Кол-во на "": 1
Модель: 7406
Группа: Cистема питания двигателя
Подгруппа: Фильтр-отстойник топлива грубой очистки
Порядковый номер детали: 010
|
|
21
|
5320-1101104-10
|
Кронштейн крепления топливного бака
Кол-во на "": 4
Модель: 5320
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 104
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
22
|
5320-1101113
|
Прокладка
Кол-во на "": 4
Модель: 5320
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 113
|
|
23
|
4310-1101106-10
|
Проставка
Кол-во на "": 2
Модель: 4310
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 106
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
24
|
5320-1104083
|
Кронштейн крепления топливных трубопроводов
Кол-во на "": 2
Модель: 5320
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 083
|
|
25
|
5320-1104102
|
Рукав соединительный топливопроводов
Кол-во на "": 2
Модель: 5320
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 102
|
|
26
|
5320-1104119
|
Скоба крепления топливопроводов
Кол-во на "": 2
Модель: 5320
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 119
|
|
27
|
5320-1104159
|
Шланг соединительный топливных трубопроводов
Кол-во на "": 1
Модель: 5320
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 159
|
|
28
|
740.1104429
|
Наконечник
Кол-во на "": 2
Модель: 740
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 429
|
|
29
|
5320-3827013
|
Прокладка датчика
Кол-во на "": 4
Модель: 5320
Группа: Приборы
Подгруппа: Датчик указателя уровня топлива
Порядковый номер детали: 013
|
|
31
|
55102-1101109
|
Прокладка кронштейна крепления топливного бака
Кол-во на "": 8
Модель: 55102
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 109
|
|
32
|
4310-1103080
|
Заглушка
Кол-во на "": 2
Модель: 4310
Группа: Cистема питания двигателя
Подгруппа: Пробка топливного бака
Порядковый номер детали: 080
|
|
33
|
43101-1104083
|
Кронштейн крепления топливных трубопроводов
Кол-во на "": 1
Модель: 43101
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 083
|
|
36
|
43114-1105019
|
Кронштейн
Кол-во на "": 1
Модель: 43114
Группа: Cистема питания двигателя
Подгруппа: Фильтр-отстойник топлива грубой очистки
Порядковый номер детали: 019
|
|
37
|
4310-3903030
|
Табличка инструкционная: о пользовании распределительного топливного крана
Кол-во на "": 1
Примечание:
Модель: 4310
Группа: Инструмент шоферский и принадлежности
Подгруппа: Таблички (инструкционные)
Порядковый номер детали: 030
|
|
39
|
1/60432/21
|
Болт М8-6gх16
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
40
|
1/60434/21
|
Болт М8-6gх20
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
41
|
1/60439/21
|
Болт М8-6gх35
Кол-во на "": 3
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
42
|
1/59707/21
|
Болт М10х1,25-6gх25
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
43
|
1/55404/21
|
Болт М12х1,25-6gх30
Кол-во на "": 18
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
44
|
1/55406/21
|
Болт М12х1,25-6gх40
Кол-во на "": 16
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
45
|
1/55405/21
|
Болт М12х1,25-6gх35
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
50
|
1/03893/01
|
Винт М5-6gх10
Кол-во на "": 10
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
54
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 6
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
55
|
1/21047/11
|
Гайка М10x1,25-6Н
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
56
|
1/61015/11
|
Гайка М12х1,25-6Н
Кол-во на "": 44
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
59
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 2
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
60
|
1/05168/77
|
Шайба 10 пружинная
Кол-во на "": 1
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
61
|
1/05170/77
|
Шайба 12 пружинная
Кол-во на "": 36
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
62
|
1/05200/01
|
Шайба плоская 12х22х3
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
65
|
1/02800/60
|
Прокладка уплотнительная 14х20х1,5
Кол-во на "": 4
Крепежная деталь: да
Материал: медь
Покрытие: без покрытия
|
|
66
|
853923
|
Скоба
Кол-во на "": 1
Покрытие: без покрытия
|
|
68
|
853965
|
Угольник 6 ввертный
Кол-во на "": 1
Покрытие: без покрытия
|
|
69
|
864869
|
Тройник 6 ввертный
Кол-во на "": 1
Покрытие: без покрытия
|
|
70
|
5410-1104012
|
Трубка приемная с фильтром в сборе
Кол-во на "": 1
Модель: 5410
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 012
|
|
71
|
5410-1104136
|
Трубка слива топлива в бак с угольником в сборе
Кол-во на "": 1
Модель: 5410
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 136
|
|
73
|
870005
|
Болт М14х1,5-6gх30
Кол-во на "": 2
Покрытие: без покрытия
|
|
74
|
1/60438/21
|
Болт М8-6gх30
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
75
|
4573824459
|
Датчик указателя уровня топлива СЯМИ 407611-114-01
Кол-во на "": 2
Группа: Лебедка
Подгруппа: 4573
Порядковый номер детали: 824
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
85
|
4310-3903030-03
|
Табличка инструкционная
Кол-во на "": 1
Примечание:
Модель: 4310
Группа: Инструмент шоферский и принадлежности
Подгруппа: Таблички (инструкционные)
Порядковый номер детали: 030
|
|
86
|
4310-3903030-10
|
Табличка инструкционная
Кол-во на "": 1
Примечание:
Модель: 4310
Группа: Инструмент шоферский и принадлежности
Подгруппа: Таблички (инструкционные)
Порядковый номер детали: 030
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
88
|
4310-1101106
|
Проставка
Кол-во на "": 2
Модель: 4310
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 106
|
|
92
|
45104998011390
|
Хомут ТОRRО 8-16/9-С7W1
Кол-во на "": 2
Группа: Лебедка
Подгруппа: 4510
Порядковый номер детали: 499
|
|
93
|
45104998011090
|
Хомут с червячной резьбой ТОRR0 12-22/9-С7W1
Кол-во на "": 4
Группа: Лебедка
Подгруппа: 4510
Порядковый номер детали: 499
|
