| № поз. |
Номер детали |
Наименование детали |
|
|

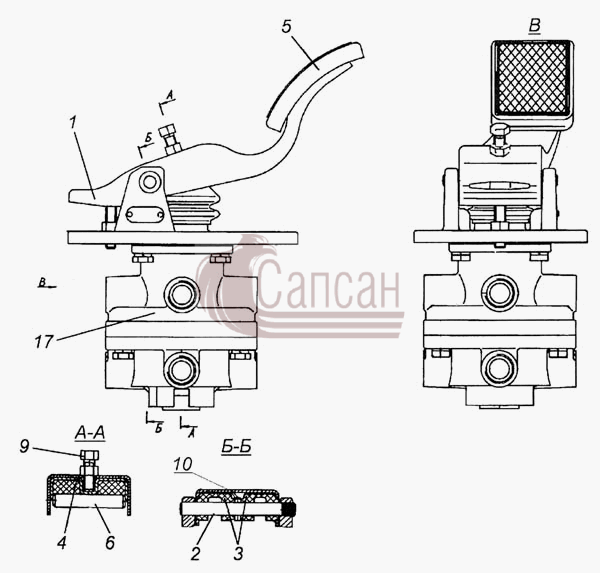

5320-3514108
|
Кран тормозной двухсекционный с педалью в сборе
Кол-во на "": 1
Модель: 5320
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 108
|
|
1
|
5320-3514012
|
Педаль
Кол-во на "": 1
Модель: 5320
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 012
|
|
2
|
5320-3514176
|
Ось
Кол-во на "": 1
Модель: 5320
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 176
|
|
3
|
5320-3514188
|
Элемент нажимной
Кол-во на "": 2
Модель: 5320
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 188
|
|
4
|
5320-3514190
|
Вставка
Кол-во на "": 1
Модель: 5320
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 190
|
|
5
|
5320-1602048
|
Накладка площадки педали сцепления
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 048
|
|
6
|
5320-3514192
|
Ролик
Кол-во на "": 1
Модель: 5320
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 192
|
|
9
|
1/60436/21
|
Болт М8-6gх25
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
10
|
1/26386/01
|
Шайба плоская 10,6х18х2
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
17
|
100-3514108-10
|
Кран тормозной двухсекционный с педалью
Кол-во на "": 1
Модель: 100
Группа: Тормоза
Подгруппа: Кран управления пневмотормозами (тормозной кран)
Порядковый номер детали: 108
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
