| № поз. |
Номер детали |
Наименование детали |
|
1
|
53215-1101010-15
|
Бак топливный
Кол-во на "": 1
Модель: 53215
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
53212-1101104
|
Кронштейн крепления топливного бака (сварка)
Кол-во на "": 3
Модель: 53212
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 104
|
|
7
|
53212-1101110
|
Хомут крепления топливного бака
Кол-во на "": 3
Модель: 53212
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 110
|
|
9
|
53215-1103001
|
Установка крышки топливного бака
Кол-во на "": 1
Модель: 53215
Группа: Cистема питания двигателя
Подгруппа: Пробка топливного бака
Порядковый номер детали: 001
|
|
15
|
5320-1104083
|
Кронштейн крепления топливных трубопроводов
Кол-во на "": 1
Модель: 5320
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 083
|
|
18
|
55102-1101109
|
Прокладка кронштейна крепления топливного бака
Кол-во на "": 6
Модель: 55102
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 109
|
|
20
|
541121-1101115
|
Прокладка хомута крепления топливного бака
Кол-во на "": 3
Модель: 541121
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 115
|
|
22
|
43118-1101119
|
Проставка
Кол-во на "": 3
Модель: 43118
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 119
|
|
24
|
6520-1101119-10
|
Проставка
Кол-во на "": 6
Модель: 6520
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 119
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
32
|
5320-3506432
|
Скоба
Кол-во на "": 1
Модель: 5320
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 432
|
|
34
|
53205-3706221
|
Втулка трубки
Кол-во на "": 1
Модель: 53205
Группа: Электрооборудование
Подгруппа: Датчик-распределитель
Порядковый номер детали: 221
|
|
44
|
1/60432/21
|
Болт М8-6gх16
Кол-во на "": 1
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
46
|
1/55406/21
|
Болт М12х1,25-6gх40
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
48
|
1/55409/21
|
Болт М12х1,25-6gх55
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
50
|
1/55411/21
|
Болт М12х1,25-6gх65
Кол-во на "": 6
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
54
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 1
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
58
|
1/61015/11
|
Гайка М12х1,25-6Н
Кол-во на "": 20
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
60
|
1/05200/01
|
Шайба плоская 12х22х3
Кол-во на "": 3
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
64
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 1
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
68
|
1/05170/77
|
Шайба 12 пружинная
Кол-во на "": 14
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
78
|
45104110403490
|
Топливозаборник ТХ3-525Н с электроподогревом
Кол-во на "": 1
Примечание:
Группа: Лебедка
Подгруппа: 4510
Порядковый номер детали: 411
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|

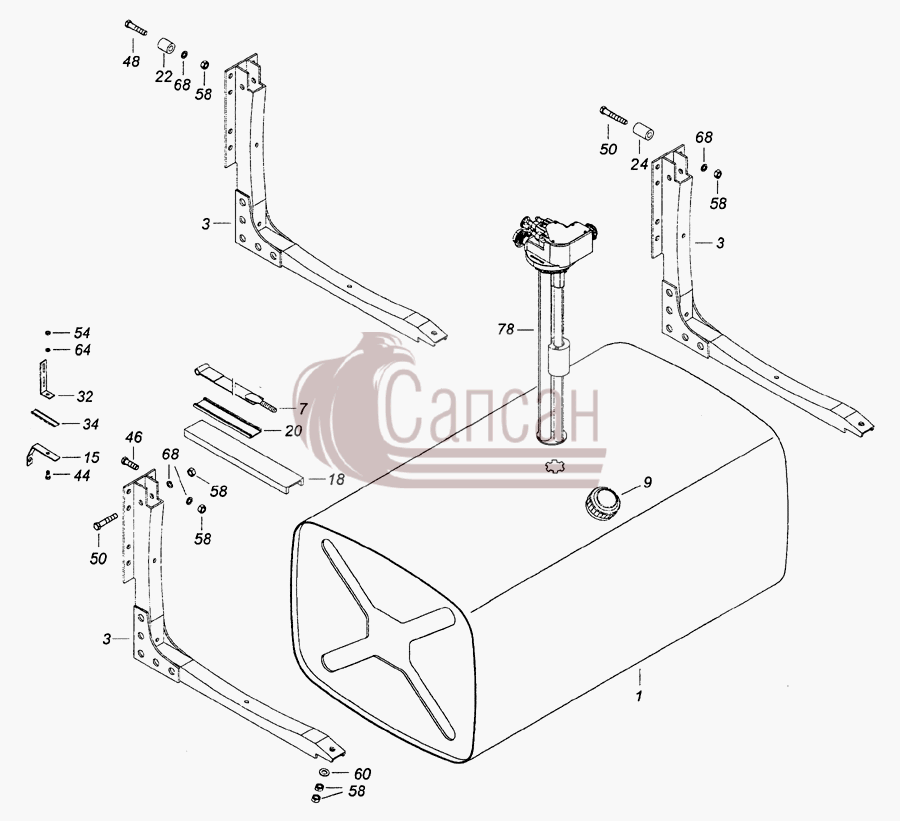

/119.gif.pagespeed.ce.fnP3KZJQgm.gif "6520-1100055 Установка топливного бакаКамАЗ 6522 (Euro-2, 3)")
