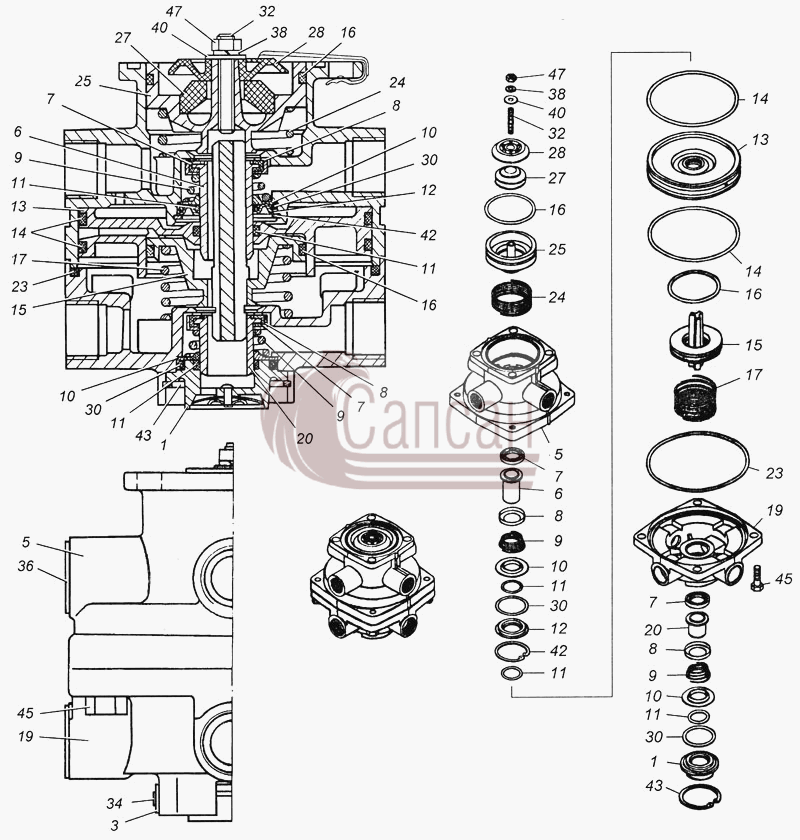

Кран тормозной двухсекционный в сборе 100-3514010

Кран тормозной двухсекционный в сборе 100-3514010КамАЗ 4308
Масштаб: - +  100%  Изображение целиком
№ поз. Номер детали Наименование детали
1 100-3514044 Окно выпускное в сборе
3 100-3512099 Табличка
5 100-3514020 Корпус верхний
6 100-3514022 Корпус клапана
7 100-3514023 Кольцо
8 100-3514024 Колпачок
9 100-3514026 Пружина
10 100-3514027 Кольцо опорное
11 100-3514028 Кольцо
12 100-3514030 Обойма
13 100-3514032 Поршень большой
14 100-3514033 Кольцо
15 100-3514034 Поршень малый
16 100-3514035 Кольцо
17 100-3514036 Пружина
19 100-3514040 Корпус нижний
20 100-3514042 Корпус клапана
23 100-3514049 Кольцо
24 100-3514050 Пружина
25 100-3514052 Поршень верхний
27 100-3514055 Элемент уравновешивающий
28 100-3514056 Тарелка пружины
30 100-3536029 Кольцо
32 302200 Винт
34 304183 Заклепка пустотелая
36 305133 Пробка
38 305887 Шайба 6 пружинная
40 305893 Шайба 6 плоская
42 489306-01 Кольцо упорное 38
43 489310 Кольцо упорное
45 201458 Болт М8-6gх25
47 250508 Гайка М6-6Н
