| № поз. |
Номер детали |
Наименование детали |
|
|

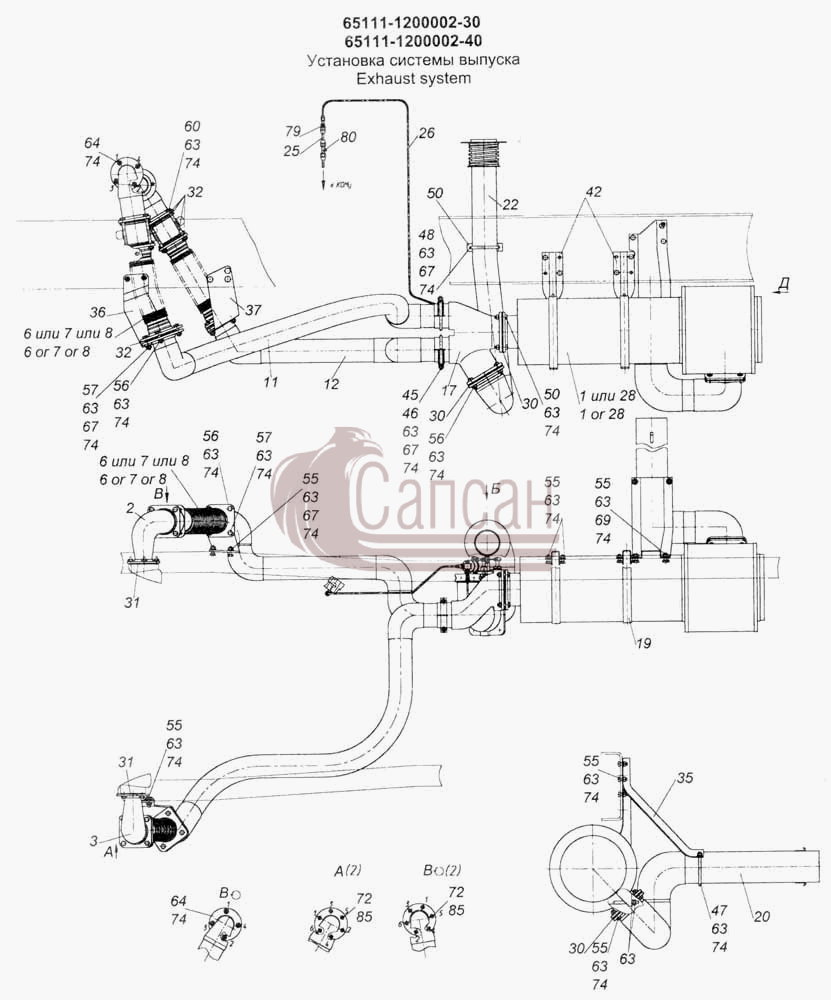

65111-1200002-30
|
Установка системы выпуска
Модель: 65111
Группа: Система выпуска газов двигателя
Подгруппа: 1200
Порядковый номер детали: 002
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
65111-1200002-40
|
Установка системы выпуска
Модель: 65111
Группа: Система выпуска газов двигателя
Подгруппа: 1200
Порядковый номер детали: 002
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
6520-1201010
|
Глушитель выпуска
Кол-во на "": 1
Примечание:
Модель: 6520
Группа: Система выпуска газов двигателя
Подгруппа: Глушитель
Порядковый номер детали: 010
|
|
2
|
54115-1203010-50
|
Патрубок приемный
Кол-во на "": 2
Модель: 54115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
6
|
54115-1203012-01
|
Металлорукав
Кол-во на "": 2
Примечание:
Модель: 54115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 012
|
|
7
|
54115-1203012-02
|
Металлорукав
Кол-во на "": 1
Примечание:
Модель: 54115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 012
|
|
8
|
54115-1203012-03
|
Металлорукав
Кол-во на "": 1
Примечание:
Модель: 54115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 012
|
|
11
|
4326-1203014-22
|
Труба левая
Кол-во на "": 1
Модель: 4326
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 014
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
12
|
4326-1203015-21
|
Труба правая
Кол-во на "": 1
Модель: 4326
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 015
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
17
|
65115-1203035-10
|
Коробка переключения газов
Кол-во на "": 1
Модель: 65115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 035
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
19
|
54115-1203047
|
Хомут
Кол-во на "": 2
Модель: 54115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 047
|
|
20
|
43114-1203048-31
|
Труба выпускная
Кол-во на "": 1
Модель: 43114
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 048
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
22
|
65111-1203048-10
|
Труба обогрева платформы
Кол-во на "": 1
Модель: 65111
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 048
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
25
|
65115-1203201
|
Трубка
Кол-во на "": 1
Модель: 65115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 201
|
|
26
|
65111-1203202
|
Трубка
Кол-во на "": 1
Модель: 65111
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 202
|
|
28
|
6520-1201010-01
|
Глушитель выпуска
Кол-во на "": 1
Примечание:
Модель: 6520
Группа: Система выпуска газов двигателя
Подгруппа: Глушитель
Порядковый номер детали: 010
|
|
29
|
5320-1203020
|
Прокладка фланца
Кол-во на "": 2
Модель: 5320
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 020
|
|
30
|
54115-1203020
|
Прокладка
Кол-во на "": 1
Модель: 54115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 020
|
|
31
|
53215-1203023
|
Прокладка
Кол-во на "": 2
Модель: 53215
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 023
|
|
32
|
54115-1203023
|
Прокладка
Кол-во на "": 10
Модель: 54115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 023
|
|
36
|
43114-1203030-31
|
Кронштейн левой трубы
Кол-во на "": 1
Модель: 43114
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 030
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
37
|
4326-1203031-10
|
Кронштейн правой трубы
Кол-во на "": 1
Модель: 4326
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 031
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
39
|
4326-1203033-01
|
Кронштейн выпускной трубы
Кол-во на "": 1
Модель: 4326
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 033
|
|
42
|
54115-1203041
|
Кронштейн
Кол-во на "": 2
Модель: 54115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 041
|
|
45
|
54115-1203060
|
Хомут
Кол-во на "": 2
Модель: 54115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 060
|
|
46
|
54115-1203061
|
Стремянка
Кол-во на "": 2
Модель: 54115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 061
|
|
47
|
6520-1203061
|
Стремянка
Кол-во на "": 1
Модель: 6520
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 061
|
|
48
|
65111-1203061
|
Стремянка
Кол-во на "": 1
Модель: 65111
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 061
|
|
50
|
65111-1203069
|
Проставка
Кол-во на "": 2
Модель: 65111
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 069
|
|
55
|
1/59709/21
|
Болт М10х1,25-6gх35
Кол-во на "": 16
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
56
|
1/13070/21
|
Болт М10х1,25-6gх40
Кол-во на "": 10
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
57
|
1/12347/21
|
Болт М10х1,25-6gх45
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
60
|
1/59724/31
|
Болт М10х1,25-6gх130
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)
Покрытие: цинкование
|
|
63
|
1/21647/11
|
Гайка М10х1,25-6Н
Кол-во на "": 50
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
64
|
1/21647/40
|
Гайка М10х1,25-6Н
Кол-во на "": 8
Крепежная деталь: да
Материал: латунь
Покрытие: без покрытия
|
|
67
|
1/26386/01
|
Шайба плоская 10,6х18х2
Кол-во на "": 13
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
69
|
1/26468/01
|
Шайба плоская 10,2х25х2
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
72
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 12
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
74
|
1/05168/77
|
Шайба 10 пружинная
Кол-во на "": 54
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
79
|
864866
|
Штуцер фланцевый проходной
Кол-во на "": 1
Покрытие: без покрытия
|
|
80
|
864892
|
Тройник ввертный симметричный
Кол-во на "": 1
Покрытие: без покрытия
|
|
85
|
853578
|
Гайка М8-6Н
Кол-во на "": 12
Покрытие: без покрытия
|
