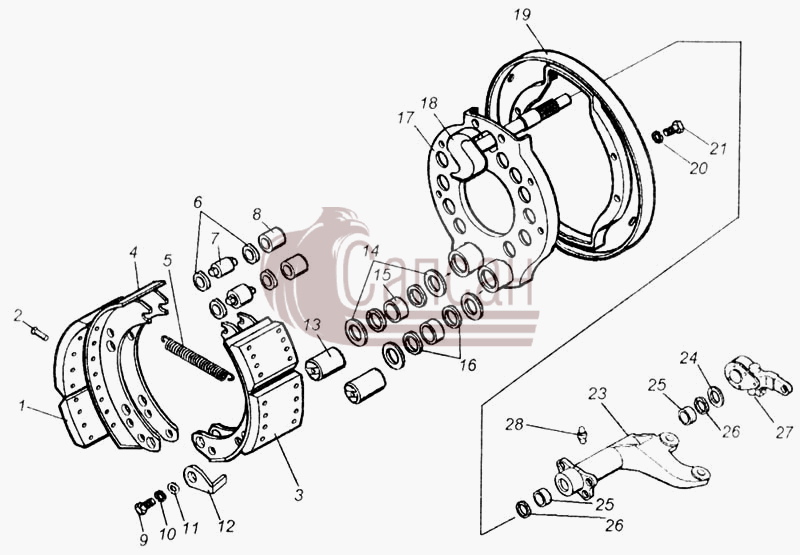

| № поз. |
Номер детали |
Наименование детали |
|
|
5320-3501015-10
|
Суппорт переднего тормоза левый
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Тормоза
Подгруппа: Тормоза рабочие передние ножные
Порядковый номер детали: 015
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
5320-3501110-10
|
Кулак разжимной правый
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Тормоза
Подгруппа: Тормоза рабочие передние ножные
Порядковый номер детали: 110
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
53229-3501153
|
Ось с фиксатором
Кол-во на "": 2
Кол-во на "": 2
Модель: 53229
Группа: Тормоза
Подгруппа: Тормоза рабочие передние ножные
Порядковый номер детали: 153
|
|
|
53229-3502237
|
Рычаг регулировочный тормоза левый в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 53229
Группа: Тормоза
Подгруппа: Тормоза рабочие задние ножные и тормозные барабаны
Порядковый номер детали: 237
|
|
|
5511-3502121-10
|
Кронштейн тормозной камеры и разжимного кулака тормоза левый в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5511
Группа: Тормоза
Подгруппа: Тормоза рабочие задние ножные и тормозные барабаны
Порядковый номер детали: 121
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
|
79365
|
Рычаг регулировочный в сборе левый
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
|
|
1
|
53205-3501105
|
Накладка фрикционная
Кол-во на "": 2
Модель: 53205
Группа: Тормоза
Подгруппа: Тормоза рабочие передние ножные
Порядковый номер детали: 105
|
|
1
|
53205-3501105-40
|
Накладка фрикционная колодки тормоза
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 53205
Группа: Тормоза
Подгруппа: Тормоза рабочие передние ножные
Порядковый номер детали: 105
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
853658
|
Заклепка 8х12
Кол-во на "": 16
Кол-во на "": 16
Кол-во на "": 16
Кол-во на "": 16
Покрытие: без покрытия
ОКПО класс: 45 Изделия автомобильной промышленности
ОКПО подкласс: 9 Унифицированные узлы, детали и крепежные изделия, применяемые в автомобильной промышленности, и ремонтно-эксплуатационные комплекты
Вид изделия: 90-99 - детали, соединяющие трубопроводы, резьбовые пробки
Вид покрытия: 5 - окисное (оксидирование (П15)
|
|
3
|
53205-3501090-40
|
Колодка переднего тормоза с накладками
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 53205
Группа: Тормоза
Подгруппа: Тормоза рабочие передние ножные
Порядковый номер детали: 090
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
53212-3501090-10
|
Колодка переднего тормоза с накладками
Кол-во на "": 2
Модель: 53212
Группа: Тормоза
Подгруппа: Тормоза рабочие передние ножные
Порядковый номер детали: 090
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
4
|
53212-3501095-10
|
Колодка тормоза
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 53212
Группа: Тормоза
Подгруппа: Тормоза рабочие передние ножные
Порядковый номер детали: 095
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
5320-3501035-10
|
Пружина оттяжная колодок
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Тормоза
Подгруппа: Тормоза рабочие передние ножные
Порядковый номер детали: 035
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
6
|
740.1003439
|
Кольцо уплотнительное
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Модель: 740
Группа: Двигатель
Подгруппа: Головка блока цилиндров
Порядковый номер детали: 439
|
|
7
|
5320-3501107-10
|
Ось ролика колодки тормоза
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 5320
Группа: Тормоза
Подгруппа: Тормоза рабочие передние ножные
Порядковый номер детали: 107
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
7
|
53229-3501107
|
Ось ролика
Кол-во на "": 2
Модель: 53229
Группа: Тормоза
Подгруппа: Тормоза рабочие передние ножные
Порядковый номер детали: 107
|
|
8
|
5320-350109-10
|
Ролик колодки
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: лужение
|
|
8
|
53229-3501109
|
Ролик колодки
Кол-во на "": 2
Модель: 53229
Группа: Тормоза
Подгруппа: Тормоза рабочие передние ножные
Порядковый номер детали: 109
|
|
9
|
853063
|
Болт фланцевый М14х1,5-6gх40
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: без покрытия
|
|
10
|
1/05168/77
|
Шайба 10 пружинная
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
11
|
1/21647/21
|
Гайка М10х1,25-6Н
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
12
|
5320-3501133-10
|
Фиксатор оси колодки
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Тормоза
Подгруппа: Тормоза рабочие передние ножные
Порядковый номер детали: 133
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
12
|
53229-3501159
|
Фиксатор
Кол-во на "": 1
Кол-во на "": 1
Модель: 53229
Группа: Тормоза
Подгруппа: Тормоза рабочие передние ножные
Порядковый номер детали: 159
|
|
13
|
53212-3501132-10
|
Ось колодки тормоза
Кол-во на "": 2
Кол-во на "": 2
Модель: 53212
Группа: Тормоза
Подгруппа: Тормоза рабочие передние ножные
Порядковый номер детали: 132
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
14
|
5320-351134-10
|
Шайба регулировочная (по потребности)
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Покрытие: лужение
|
|
15
|
5320-3501118-10
|
Втулка разжимного кулака
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 5320
Группа: Тормоза
Подгруппа: Тормоза рабочие передние ножные
Порядковый номер детали: 118
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
16
|
100-3522137
|
Кольцо уплотнительное
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Модель: 100
Группа: Тормоза
Подгруппа: Клапаны управления тормозами прицепа
Порядковый номер детали: 137
|
|
17
|
5320-3501014-10
|
Суппорт переднего тормоза правый
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Тормоза
Подгруппа: Тормоза рабочие передние ножные
Порядковый номер детали: 014
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
18
|
5320-3501111-10
|
Кулак разжимной левый
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Тормоза
Подгруппа: Тормоза рабочие передние ножные
Порядковый номер детали: 111
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
19
|
53212-3501030-12
|
Щиток переднего тормоза
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 53212
Группа: Тормоза
Подгруппа: Тормоза рабочие передние ножные
Порядковый номер детали: 030
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
20
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
21
|
1/60431/21
|
Болт М8-6gх14
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
23
|
5511-3502120-10
|
Кронштейн тормозной камеры и разжимного кулака тормоза правый в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5511
Группа: Тормоза
Подгруппа: Тормоза рабочие задние ножные и тормозные барабаны
Порядковый номер детали: 120
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
24
|
853642
|
Шайба регулировочная 38,5х56х1
Примечание:
Покрытие: без покрытия
|
|
25
|
5320-3501126
|
Втулка разжимного кулака
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 5320
Группа: Тормоза
Подгруппа: Тормоза рабочие передние ножные
Порядковый номер детали: 126
|
|
26
|
5320-3501117
|
Кольцо уплотнительное разжимного кулака переднего тормоза
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 5320
Группа: Тормоза
Подгруппа: Тормоза рабочие передние ножные
Порядковый номер детали: 117
|
|
27
|
53229-3502136
|
Рычаг регулировочный тормоза правый в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 53229
Группа: Тормоза
Подгруппа: Тормоза рабочие задние ножные и тормозные барабаны
Порядковый номер детали: 136
|
|
27
|
79364
|
Рычаг регулировочный в сборе правый
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
|
|
28
|
2.3.45Ц6
|
Масленка
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
|
