| № поз. |
Номер детали |
Наименование детали |
|

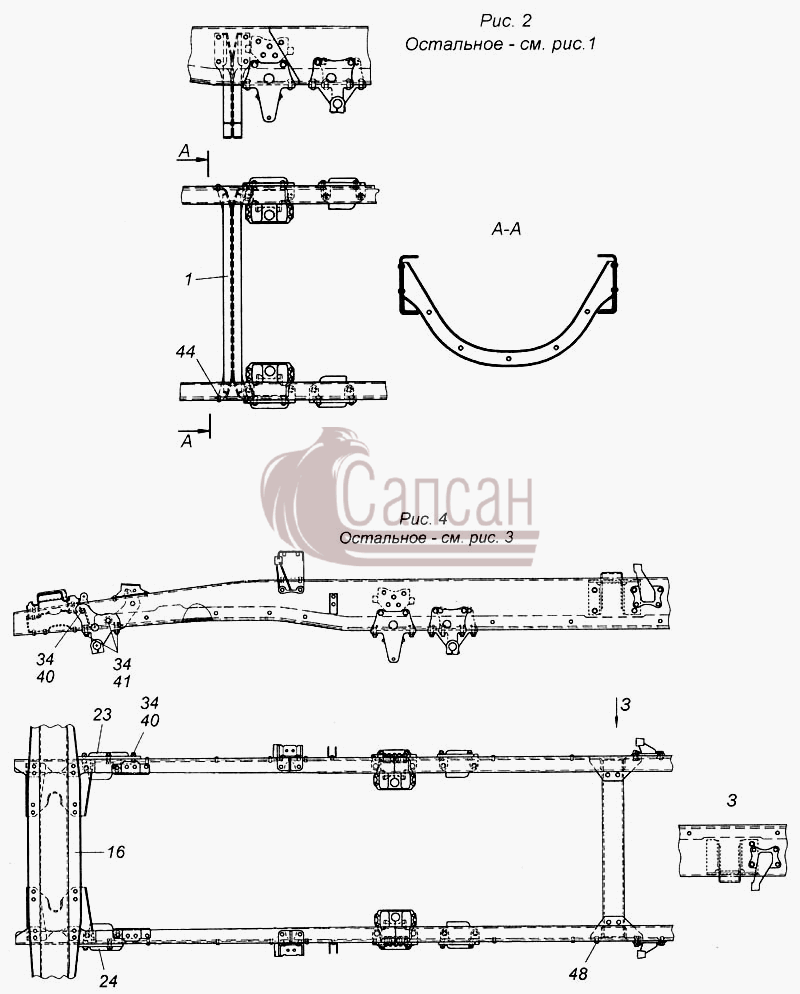

1
|
5320-2801100
|
Поперечина N 2 в сборе
Модель: 5320
Группа: Рама
Подгруппа: Рама
Порядковый номер детали: 100
|
|
2
|
4Э6540-2801130
|
Поперечина N 4 (сварка)
Модель: 4Э6540
Группа: Рама
Подгруппа: Рама
Порядковый номер детали: 130
|
|
4
|
ЗЭ6540-2801152-10
|
Поперечина N 3 (сварка)
Примечание:
Модель: ЗЭ6540
Группа: Рама
Подгруппа: Рама
Порядковый номер детали: 152
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
65115-2801184
|
Поперечина N5
Модель: 65115
Группа: Рама
Подгруппа: Рама
Порядковый номер детали: 184
|
|
6
|
5511-2801301-10
|
Поперечина рамы задняя в сборе
Модель: 5511
Группа: Рама
Подгруппа: Рама
Порядковый номер детали: 301
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
7
|
54115-1302078
|
Скоба подвески радиатора
Примечание:
Модель: 54115
Группа: Система охлаждения
Подгруппа: Подвеска радиатора
Порядковый номер детали: 078
|
|
8
|
54115-1302079
|
Скоба подвески радиатора
Модель: 54115
Группа: Система охлаждения
Подгруппа: Подвеска радиатора
Порядковый номер детали: 079
|
|
9
|
5320-1001048
|
Кронштейн задней опоры силового агрегата
Модель: 5320
Группа: Двигатель
Подгруппа: Подвеска двигателя (силового агрегата)
Порядковый номер детали: 048
|
|
10
|
4Э6540-2801020-20
|
Лонжерон правый
Примечание:
Модель: 4Э6540
Группа: Рама
Подгруппа: Рама
Порядковый номер детали: 020
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
11
|
4Э6540-2801021
|
Лонжерон левый
Модель: 4Э6540
Группа: Рама
Подгруппа: Рама
Порядковый номер детали: 021
|
|
11
|
4Э6540-2801021-20
|
Лонжерон левый
Модель: 4Э6540
Группа: Рама
Подгруппа: Рама
Порядковый номер детали: 021
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
12
|
4Э6540-2801032
|
Накладка наружная правая
Модель: 4Э6540
Группа: Рама
Подгруппа: Рама
Порядковый номер детали: 032
|
|
13
|
4Э6540-2801033
|
Накладка наружная левая
Примечание:
Модель: 4Э6540
Группа: Рама
Подгруппа: Рама
Порядковый номер детали: 033
|
|
14
|
4Э6540-2801038
|
Усилитель внутренний правый
Примечание:
Модель: 4Э6540
Группа: Рама
Подгруппа: Рама
Порядковый номер детали: 038
|
|
15
|
4Э6540-2801039
|
Усилитель внутренний левый
Модель: 4Э6540
Группа: Рама
Подгруппа: Рама
Порядковый номер детали: 039
|
|
16
|
6540-2801080
|
Поперечина N 1 (сварка)
Модель: 6540
Группа: Рама
Подгруппа: Рама
Порядковый номер детали: 080
|
|
17
|
5511-2801180
|
Косынка поперечины N 5 верхняя правая
Модель: 5511
Группа: Рама
Подгруппа: Рама
Порядковый номер детали: 180
|
|
18
|
5511-2801181
|
Косынка поперечины N 5 верхняя левая
Примечание:
Модель: 5511
Группа: Рама
Подгруппа: Рама
Порядковый номер детали: 181
|
|
19
|
5511-2801188
|
Косынка поперечины N 5 нижняя правая
Модель: 5511
Группа: Рама
Подгруппа: Рама
Порядковый номер детали: 188
|
|
20
|
5320-2801218
|
Раскос поперечины N1 правый
Примечание:
Модель: 5320
Группа: Рама
Подгруппа: Рама
Порядковый номер детали: 218
|
|
21
|
5320-2801219
|
Раскос поперечины N1 левый
Модель: 5320
Группа: Рама
Подгруппа: Рама
Порядковый номер детали: 219
|
|
22
|
5320-2902444
|
Кронштейн передней подвески передний правый
Модель: 5320
Группа: Подвеска автомобиля
Подгруппа: Рессоры передние (пружины передней подвески)
Порядковый номер детали: 444
|
|
23
|
5320-2902445
|
Кронштейн передней подвески передний левый
Модель: 5320
Группа: Подвеска автомобиля
Подгруппа: Рессоры передние (пружины передней подвески)
Порядковый номер детали: 445
|
|
23
|
5320-2902445-10
|
Кронштейн передней подвески левый
Модель: 5320
Группа: Подвеска автомобиля
Подгруппа: Рессоры передние (пружины передней подвески)
Порядковый номер детали: 445
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
24
|
5320-2902447
|
Кронштейн
Модель: 5320
Группа: Подвеска автомобиля
Подгруппа: Рессоры передние (пружины передней подвески)
Порядковый номер детали: 447
|
|
25
|
53205-2905540
|
Кронштейн заднего крепления кабины
Примечание:
Модель: 53205
Группа: Подвеска автомобиля
Подгруппа: Амортизаторы передние
Порядковый номер детали: 540
|
|
26
|
53205-2905541
|
Кронштейн заднего крепления кабины
Модель: 53205
Группа: Подвеска автомобиля
Подгруппа: Амортизаторы передние
Порядковый номер детали: 541
|
|
27
|
ЗЭ6540-2905540
|
Кронштейн амортизатора верхний правый
Примечание:
Модель: ЗЭ6540
Группа: Подвеска автомобиля
Подгруппа: Амортизаторы передние
Порядковый номер детали: 540
|
|
28
|
ЗЭ6540-2905541
|
Кронштейн амортизатора верхний левый
Модель: ЗЭ6540
Группа: Подвеска автомобиля
Подгруппа: Амортизаторы передние
Порядковый номер детали: 541
|
|
29
|
5320-5001077
|
Кронштейн амортизатора кабины
Модель: 5320
Группа: Кабина (Кузов)
Подгруппа: Крепление кабины (кузова)
Порядковый номер детали: 077
|
|
30
|
5511-8601052
|
Кронштейн надрамника боковой
Модель: 5511
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Надрамник платформы
Порядковый номер детали: 052
|
|
31
|
5511-8601059
|
Кронштейн стяжки надрамника нижний
Модель: 5511
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Надрамник платформы
Порядковый номер детали: 059
|
|
33
|
251647
|
Гайка М12х1,25-6Н ОСТ 37.001.197-97
Покрытие: без покрытия
|
|
34
|
251649
|
Гайка М16х1,5-6Н ОСТ 37.001.197-97
Покрытие: без покрытия
|
|
35
|
1/55405/21
|
Болт М12х1,25-6gх35
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
36
|
1/55406/21
|
Болт М12х1,25-6gх40
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
37
|
1/55407/21
|
Болт М12х1,25-6gх45
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
38
|
1/13762/21
|
Болт М16х1,5-6gх35
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
39
|
1/13905/21
|
Болт М16х1,25-6gх40
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
40
|
1/13915/21
|
Болт М16х1,5-6gх45
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
41
|
1/58405/31
|
Болт М16х1,5-6gх50
Крепежная деталь: да
Материал: сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)
Покрытие: цинкование
|
|
42
|
1/61015/11
|
Гайка М12х1,25-6Н
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
43
|
1/29982/00
|
Заклепка 12х30
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: без покрытия
|
|
44
|
1/29983/00
|
Заклепка 12х32
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: без покрытия
|
|
45
|
1/29984/00
|
Заклепка 12х35
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: без покрытия
|
|
46
|
1/29985/00
|
Заклепка 12х38
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: без покрытия
|
|
48
|
1/30228/00
|
Заклепка 16х40
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: без покрытия
|
|
49
|
1/30230/00
|
Заклепка 16х45
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: без покрытия
|
|
50
|
1/30232/00
|
Заклепка 16х50
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: без покрытия
|
|
51
|
1/05170/77
|
Шайба 12 пружинная
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
