| № поз. |
Номер детали |
Наименование детали |
|
|

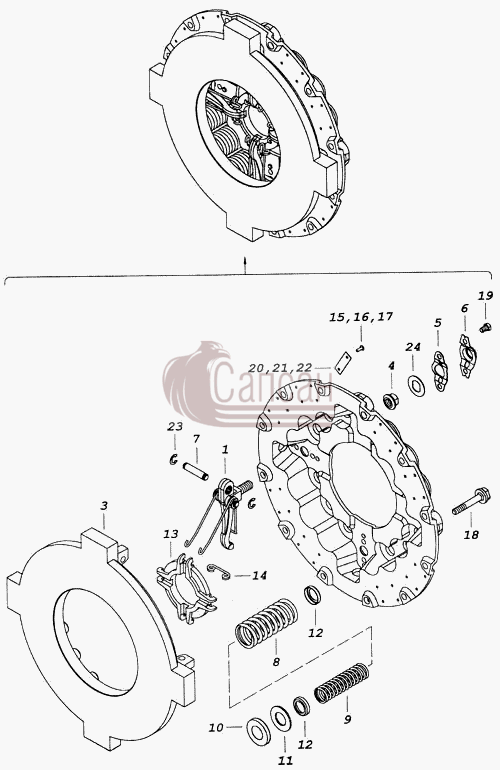

142.1601090
|
Диск нажимной сцепления с кожухом
Модель: 142
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 090
|
|
1
|
14.1601086
|
Рычаг оттяжной в сборе
Кол-во на "": 4
Модель: 14
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 086
|
|
2
|
14.1601122
|
Кожух с балансировочными пластинами в сборе
Кол-во на "": 1
Модель: 14
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 122
|
|
3
|
142.1601093
|
Диск нажимной сцепления
Кол-во на "": 1
Модель: 142
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 093
|
|
4
|
14.1601109
|
Гайка регулировочная
Кол-во на "": 4
Модель: 14
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 109
|
|
5
|
14.1601110
|
Пластина опорная регулировочной гайки
Кол-во на "": 4
Модель: 14
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 110
|
|
6
|
14.1601111
|
Пластина запорная
Кол-во на "": 4
Модель: 14
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 111
|
|
7
|
14.1601113
|
Ось рычага нажимного диска
Кол-во на "": 4
Модель: 14
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 113
|
|
8
|
14.1601115-10
|
Пружина нажимная
Кол-во на "": 12
Модель: 14
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 115
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
9
|
142.1601116
|
Пружина нажимная внутренняя
Кол-во на "": 12
Модель: 142
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 116
|
|
10
|
142.1601117
|
Шайба прокладки нажимной пружины
Кол-во на "": 12
Модель: 142
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 117
|
|
11
|
142.1601118
|
Прокладка нажимной пружины
Кол-во на "": 12
Модель: 142
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 118
|
|
12
|
142.1601119
|
Шайба центрирующая нажимной пружины
Кол-во на "": 24
Модель: 142
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 119
|
|
13
|
14.1601120
|
Кольцо упорное
Кол-во на "": 1
Модель: 14
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 120
|
|
14
|
14.1601275
|
Петля пружины
Кол-во на "": 4
Модель: 14
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 275
|
|
15
|
14.1601318
|
Пластина балансировочная
Примечание:
Модель: 14
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 318
|
|
16
|
14.1601318-10
|
Пластина балансировочная
Примечание:
Модель: 14
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 318
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
17
|
14.1601318-20
|
Пластина балансировочная
Примечание:
Модель: 14
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 318
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
18
|
14.1601340
|
Болт стяжной
Кол-во на "": 4
Примечание:
Модель: 14
Группа: Сцепление
Подгруппа: Сцепление
Порядковый номер детали: 340
|
|
19
|
1/60430/21
|
Болт М8-6gх12
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
20
|
1/05327/03
|
Заклепка
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: фосфатирование
|
|
21
|
1/05328/03
|
Заклепка 4х12
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: фосфатирование
|
|
22
|
1/05329/03
|
Заклепка 4х14
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: фосфатирование
|
|
23
|
1/10880/76
|
Шайба стопорная 9х18,5х1,1
Кол-во на "": 8
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: оксидирование
|
|
24
|
870865
|
Шайба стопорная 21х37х1,2
Кол-во на "": 4
Покрытие: без покрытия
|
