| № поз. |
Номер детали |
Наименование детали |
|
|

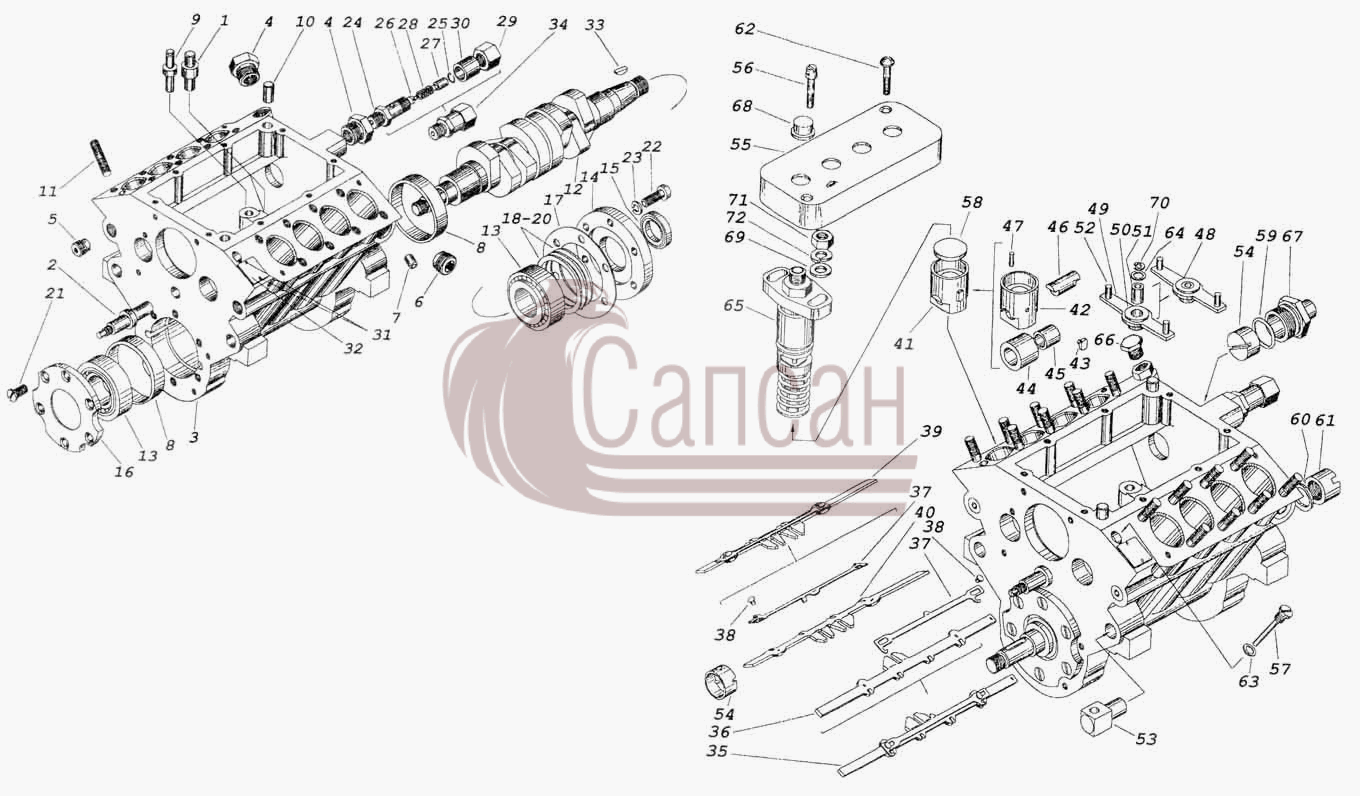

Корпус топливного насоса в сборе
|
Корпус топливного насоса в сборе
|
|
1
|
33.1110469
|
Ось рычага пружины
Кол-во на "": 1
Модель: 33
Группа: Cистема питания двигателя
Подгруппа: Ограничитель частоты вращения коленчатого вала двигателя
Порядковый номер детали: 469
|
|
2
|
333.1110676
|
Ось промежуточной шестерни
Кол-во на "": 1
Модель: 333
Группа: Cистема питания двигателя
Подгруппа: Ограничитель частоты вращения коленчатого вала двигателя
Порядковый номер детали: 676
|
|
3
|
337.1111025-10
|
Корпус топливного насоса
Кол-во на "": 1
Модель: 337
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 025
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
4
|
33.1111032
|
Ввертыш М14х1,5-М20х1,5
Кол-во на "": 2
Модель: 33
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 032
|
|
5
|
33.1111047-10
|
Пробка корпуса
Кол-во на "": 4
Модель: 33
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 047
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
6
|
33.1111049-20
|
Пробка топливного канала
Кол-во на "": 2
Модель: 33
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 049
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
7
|
33.1111079-01
|
Жиклер
Кол-во на "": 1
Модель: 33
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 079
|
|
8
|
78.1111097
|
Втулка
Кол-во на "": 2
Модель: 78
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 097
|
|
9
|
335.1111410
|
Ось рычага реек
Кол-во на "": 1
Модель: 335
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 410
|
|
10
|
1/03388/11
|
Штифт 10х22
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
11
|
1/35461/31
|
Шпилька М10х1,25х20х20
Кол-во на "": 16
Крепежная деталь: да
Материал: сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)
Покрытие: цинкование
|
|
12
|
337.1111055-10
|
Вал кулачковый
Кол-во на "": 1
Модель: 337
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 055
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
13
|
78.1111088
|
Подшипник 7506А
Кол-во на "": 2
Модель: 78
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 088
|
|
14
|
337.1111072-10
|
Крышка подшипника передняя
Кол-во на "": 1
Модель: 337
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 072
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
15
|
332.1111090-10
|
Манжета
Кол-во на "": 1
Модель: 332
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 090
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
16
|
337.1111074
|
Крышка подшипника задняя
Кол-во на "": 1
Модель: 337
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 074
|
|
17
|
337.1111076
|
Прокладка
Кол-во на "": 1
Модель: 337
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 076
|
|
18
|
78.1111077
|
Прокладка
Кол-во на "": 1
Модель: 78
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 077
|
|
19
|
78.1111078
|
Прокладка
Кол-во на "": 1
Модель: 78
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 078
|
|
20
|
78.1111079
|
Прокладка
Кол-во на "": 1
Модель: 78
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 079
|
|
21
|
320.88164
|
Винт М8-6g
Кол-во на "": 6
|
|
22
|
320.88145
|
Винт М8-6gх20
Кол-во на "": 6
|
|
23
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 6
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
24
|
338.1111142
|
Корпус клапана
Кол-во на "": 1
Модель: 338
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 142
|
|
25
|
338.1111143
|
Кольцо запорное
Кол-во на "": 1
Модель: 338
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 143
|
|
26
|
37.1111144
|
Клапан
Кол-во на "": 1
Модель: 37
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 144
|
|
27
|
338.111147
|
Упор
Кол-во на "": 1
Покрытие: без покрытия
|
|
28
|
37.1111148
|
Пружина
Кол-во на "": 1
Модель: 37
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 148
|
|
29
|
338.1111149
|
Гайка
Кол-во на "": 1
Модель: 338
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 149
|
|
30
|
33.1111306-01
|
Заглушка
Кол-во на "": 1
Модель: 33
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 306
|
|
31
|
33.1111910
|
Гвоздь нарезной
Кол-во на "": 2
Модель: 33
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 910
|
|
32
|
334.3904016-40
|
Табличка
Кол-во на "": 1
Модель: 334
Группа: Инструмент шоферский и принадлежности
Подгруппа: Таблички заводские
Порядковый номер детали: 016
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
33
|
320-88978
|
Шпонка 5х7,5
Кол-во на "": 1
|
|
34
|
338.1111400
|
Клапан перепускной
Кол-во на "": 1
Модель: 338
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 400
|
|
35
|
33.1111027-01
|
Рейка левая в сборе
Кол-во на "": 1
Модель: 33
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 027
|
|
36
|
33.1111039
|
Рейка левая
Кол-во на "": 1
Модель: 33
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 039
|
|
37
|
33.1111044-10
|
Фиксатор рейки
Кол-во на "": 1
Модель: 33
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 044
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
38
|
33.1111057-10
|
Ось рейки
Кол-во на "": 1
Модель: 33
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 057
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
39
|
33.1111031-01
|
Рейка правая в сборе
Кол-во на "": 1
Модель: 33
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 031
|
|
40
|
33.1111040
|
Рейка правая
Кол-во на "": 1
Модель: 33
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 040
|
|
41
|
337.1111110
|
Толкатель плунжера
Кол-во на "": 8
Модель: 337
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 110
|
|
42
|
337.1111114
|
Толкатель плунжера
Кол-во на "": 8
Модель: 337
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 114
|
|
43
|
33.1111117-01
|
Сухарь толкателя
Кол-во на "": 8
Модель: 33
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 117
|
|
44
|
337.1111118
|
Ролик
Кол-во на "": 8
Модель: 337
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 118
|
|
45
|
337.1111122-01
|
Втулка
Кол-во на "": 8
Модель: 337
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 122
|
|
46
|
337.1111124
|
Ось
Кол-во на "": 8
Модель: 337
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 124
|
|
47
|
320.88620
|
Штифт 2,9х13
Кол-во на "": 8
|
|
48
|
33.1111400
|
Рычаг реек в сборе
Кол-во на "": 1
Модель: 33
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 400
|
|
49
|
33.1111402
|
Рычаг реек
Кол-во на "": 1
Модель: 33
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 402
|
|
50
|
33.1111404
|
Втулка
Кол-во на "": 1
Модель: 33
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 404
|
|
51
|
33.1111406
|
Втулка внутренняя
Кол-во на "": 1
Модель: 33
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 406
|
|
52
|
33.1111408
|
Палец рычага реек
Кол-во на "": 2
Модель: 33
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 408
|
|
53
|
33.1111028
|
Палец
Кол-во на "": 4
Модель: 33
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 028
|
|
54
|
33.1111042
|
Втулка рейки
Кол-во на "": 4
Модель: 33
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 042
|
|
55
|
33.1111098
|
Кожух защитный
Кол-во на "": 2
Модель: 33
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 098
|
|
56
|
33.1111126
|
Винт крепления кожуха
Кол-во на "": 2
Модель: 33
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 126
|
|
57
|
33.1111418
|
Винт стопорный
Кол-во на "": 2
Модель: 33
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 418
|
|
58
|
33.1111575
|
Пята толкателя
Кол-во на "": 8
Модель: 33
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 575
|
|
59
|
33.1112342
|
Кольцо уплотнительное
Кол-во на "": 2
Модель: 33
Группа: Cистема питания двигателя
Подгруппа: Форсунка
Порядковый номер детали: 342
|
|
60
|
320-88753
|
Шайба 18 пружинная
Кол-во на "": 1
|
|
61
|
320.88340
|
Гайка кольцевая
Кол-во на "": 1
|
|
62
|
870355-П29
|
Винт М6-6gх32
Кол-во на "": 2
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
|
63
|
870455-П
|
Прокладка 8х12х1
Кол-во на "": 2
Покрытие: без покрытия
|
|
64
|
870615-П2
|
Шайба 7
Кол-во на "": 1
Покрытие: фосфатирование и промасливание
|
|
65
|
337.1111039-01
|
Секция топливного насоса
Кол-во на "": 8
Модель: 337
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 039
|
|
66
|
870885-П29
|
Пробка М14х1,5
Кол-во на "": 1
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
|
67
|
870890-П29
|
Пробка М27х1,5-6g
Кол-во на "": 2
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
|
68
|
870941-П
|
Заглушка штуцера
Кол-во на "": 8
Покрытие: без покрытия
|
|
69
|
1/26386/71
|
Шайба плоская 10х18
Кол-во на "": 16
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: цинкование
|
|
70
|
1/10877/76
|
Шайба стопорная 5х11х0,7
Кол-во на "": 1
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: оксидирование
|
|
71
|
1/21647/21
|
Гайка М10х1,25-6Н
Кол-во на "": 16
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
72
|
1/05168/77
|
Шайба 10 пружинная
Кол-во на "": 16
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
