| № поз. |
Номер детали |
Наименование детали |
|
|
7405-1111001
|

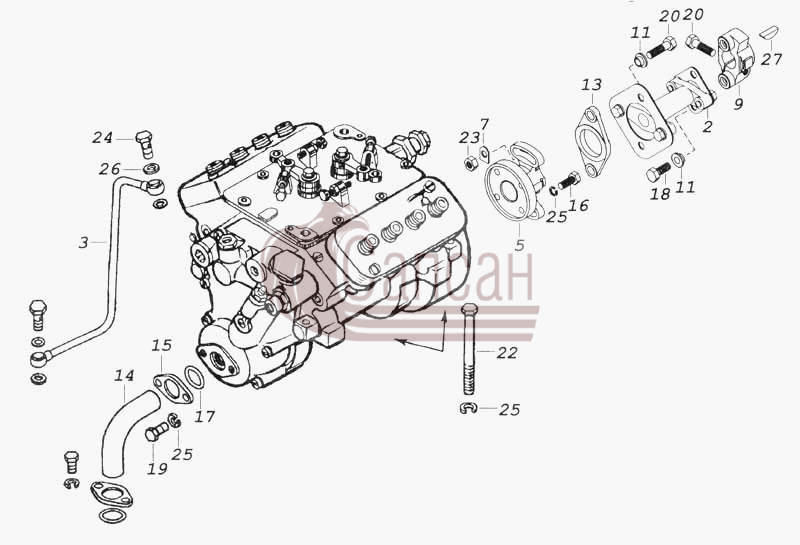

Установка и привод ТНВД
Модель: 7405
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 001
|
|
2
|
7405.1111050
|
Вал привода ТНВД в сборе
Кол-во на "": 1
Модель: 7405
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 050
|
|
3
|
740.1111568
|
Трубка подвода масла
Модель: 740
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 568
|
|
5
|
7405.1111051
|
Полумуфта ведомая
Кол-во на "": 1
Модель: 7405
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 051
|
|
7
|
7405.1111062
|
Шайба
Кол-во на "": 2
Модель: 7405
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 062
|
|
9
|
7406.1111054
|
Полумуфта ведущая
Кол-во на "": 1
Модель: 7406
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 054
|
|
11
|
7406.1111066
|
Втулка центрирующая
Кол-во на "": 4
Модель: 7406
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 066
|
|
13
|
7482.1111068
|
Фланец центрирующий
Кол-во на "": 1
Модель: 7482
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 068
|
|
14
|
740.1111570
|
Трубка отвода масла
Кол-во на "": 1
Модель: 740
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 570
|
|
15
|
740.1111572
|
Фланец трубы отвода масла
Кол-во на "": 2
Модель: 740
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 572
|
|
16
|
1/60434/21
|
Болт М8-6gх20
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
17
|
740.1111578
|
Кольцо уплотнительное крышки корпуса включателя
Кол-во на "": 2
Модель: 740
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 578
|
|
18
|
1/59707/21
|
Болт М10х1,25-6gх25
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
19
|
1/60432/21
|
Болт М8-6gх16
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
20
|
1/59709/21
|
Болт М10х1,25-6gх35
Кол-во на "": 3
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
22
|
1/60448/21
|
Болт М8-6gх80
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
23
|
1/21647/21
|
Гайка М10х1,25-6Н
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
24
|
870007
|
Болт М10х1,25-6gх23
Кол-во на "": 2
Покрытие: без покрытия
|
|
25
|
1/05166/73
|
Шайба 8 пружинная
Кол-во на "": 12
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
26
|
1/02844/60
|
Прокладка уплотнительная 10х16х1,5
Кол-во на "": 4
Крепежная деталь: да
Материал: медь
Покрытие: без покрытия
|
|
27
|
870813
|
Шпонка сегментная 6х9х22
Кол-во на "": 1
Покрытие: без покрытия
|
