Топливоподкачивающий насос PE8P120A290/5RS7525

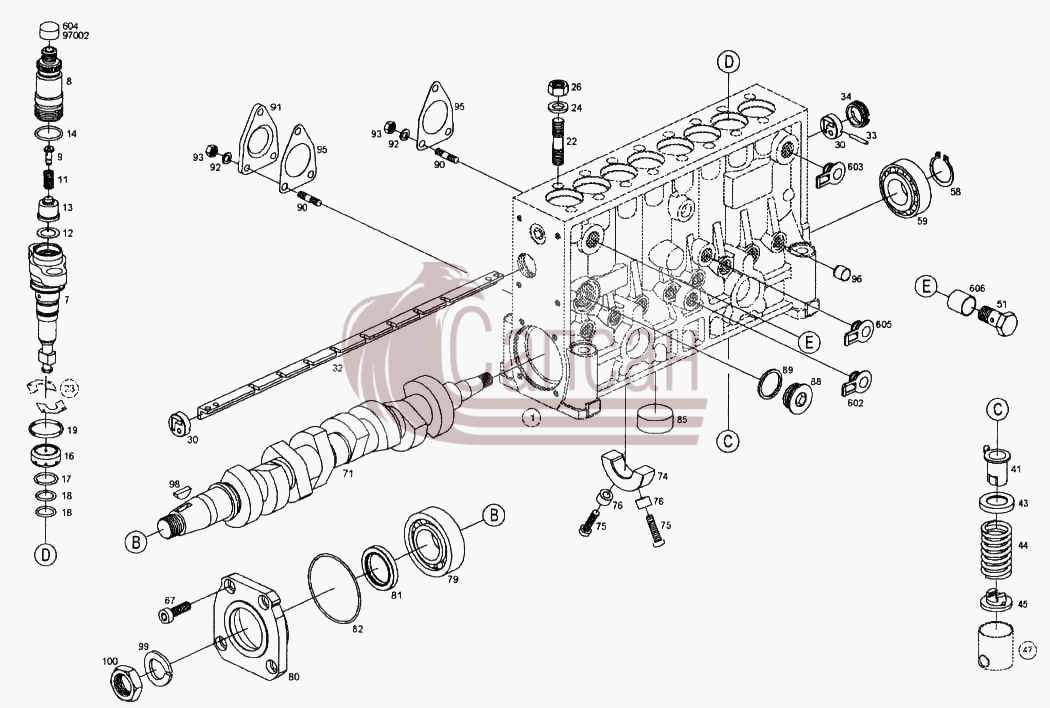

Топливоподкачивающий насос PE8P120A290/5RS7525КамАЗ 5460 (каталог 2005 г.)
Масштаб: - +  100%  Изображение целиком
№ поз. Номер детали Наименование детали
1 900 508 011 защитный колпак, RВВR
1 2 415158157 Картер насоса
7 2418455 727 Элемент насоса
8 2413371 243 Держ. нагнеетательного клапана
9 2410120 019 Тарелка пружины
11 2 414 612 005 Пружина сжатия
12 2410 101 014 Уплотнительная шайба
13 2418559 037 Вентиль пост. Давления
14 2410210 033 Кольцо с 0-сечением
16 2410500 031 Корпус
17 2 414 601 008 Пружинное стопорное кольцо
18 1410210 014 Кольцо с 0-сечением
19 2410206 008 Уплотнительное кольцо
22 2413502 023 Шпилька с резьбой
23 Группа выбора пластина Группа выбора пластина
24 2 410 101 008 Подкладочная шайба
26 1 413315010 Шестиреберная гайка
30 1 410 001 025 Направляющая втулка
32 2 416 058 050 Регулирующая рейка
33 2 413 201 003 Цилиндрический штифт
34 2 413 344 001 Резьбовое кольцо
41 2 410 422 013 Втулка регулятора
43 1 410 500 035 Тарелка пружины
44 2414619010 Пружина сжатия
45 2 410 516 002 Тарелка пружины
47 2 418 750 062 Роликовый толкатель
51 1 417 413 047 Перепускной клапан
58 2 916 650 017 Упорное кольцо 3егера, DIN 471-30х1,5-FSt
59 2 410 910 005 Самоустанавливающийся роликовый подшипник
67 2 914 552 148 Винт с внутрен. шестигранной головкой
71 2 416 158 237 Распределительный вал
74 2 415 800 020 Подшипник вала
75 2 914 552 177 Винт с цилиндрической головкой
76 2 410 300 065 Установочная гильза
79 2 410 914 001 Цилиндрический роликовый подшипник
80 2 415 552 019 Крышка подшипника
81 2 410 283 010 Сальник вала
82 2 410 210 065 Кольцо с 0-сечением
85 2 410 500 018 Корпус
88 2 413 461 000 Резьбовая пробка
89 2916710618 Плоское уплотняющее кольцо, DIN 7603-А24х29-Сu
90 1 413 502 000 Шпилька с резьбой
91 1 411 072 010 Предохранительная крышка
92 2 916 699 132 Пружинное кольцо, DIN 128-Аб-FSt
93 2 915 012 007 Шестиреберная гайка, ISО 4032-М6-8-А
95 1 411 073 004 Уплотняющая пластина
96 2 410 505 007 Корпус
98 1 900 023 011 Упругий шайбовый элемент. DIN 6888-5х7.5-С 45 К
99 2 916 699 091 Пружинное кольцо, DIN 128-А20-FSI
100 2 915 032 031 Шестиреберная гайка, DIN 439-ВМ20х1,5-06
602 2 410 508 007 Защитный колпак
603 2 410 508 007 Защитный колпак
604 1410 508 010 Защитный колпак
605 2 410 508 005 Защитный колпак
606 1 410 407 003 Защитная втулка
