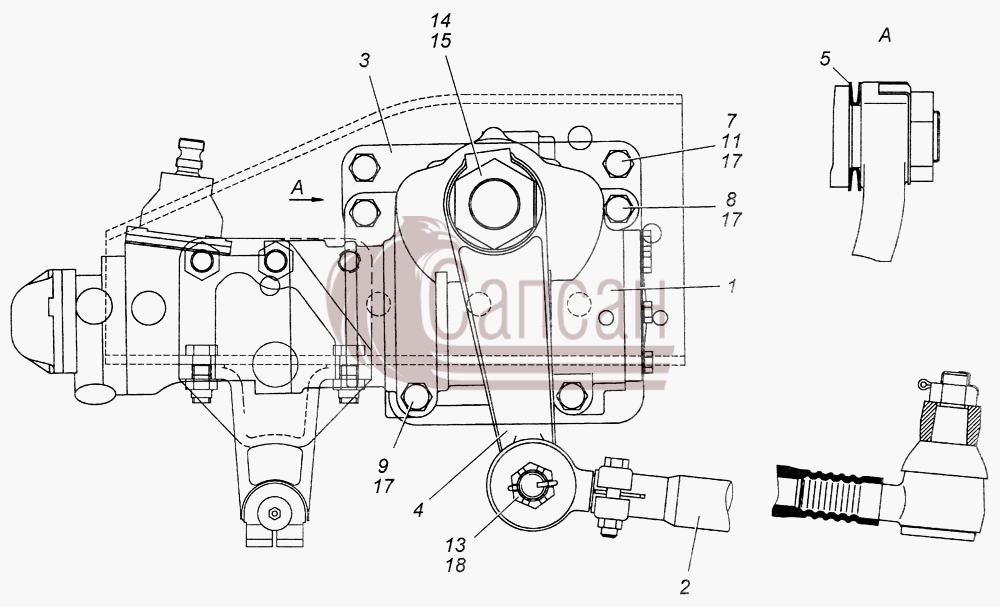

| № поз. |
Номер детали |
Наименование детали |
|
1
|
4310-3400020
|
Механизм рулевого управления в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 4310
Группа: Управление рулевое
Подгруппа: Управление рулевое в сборе
Порядковый номер детали: 020
|
|
2
|
4308-3414010-10
|
Тяга сошки рулевого управления в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 4308
Группа: Управление рулевое
Подгруппа: Тяги рулевые
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
4308-3400003-10
|
Кронштейн механизма ГУР
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 4308
Группа: Управление рулевое
Подгруппа: Управление рулевое в сборе
Порядковый номер детали: 003
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
4
|
53212-3401090
|
Сошка рулевого управления
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 53212
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 090
|
|
5
|
4310-3401092
|
Накладка защитная
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 4310
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 092
|
|
7
|
1/58405/31
|
Болт М16х1,5-6gх50
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)
Покрытие: цинкование
|
|
8
|
1/59811/21
|
Болт М16х1,5-6gх60
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
9
|
1/59821/21
|
Болт М16х1,5-6gх140
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
11
|
1/21641/21
|
Гайка М16х1,5-6Н
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
13
|
853514
|
Гайка М24х1,5-6Н
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: без покрытия
|
|
14
|
853567
|
Гайка
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
|
15
|
853631
|
Шайба
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
|
17
|
1/05172/77
|
Шайба 16 пружинная
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
18
|
1/07350/01
|
Шплинт 4,7х50
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
