| № поз. |
Номер детали |
Наименование детали |
|
|
6520-1600006
|

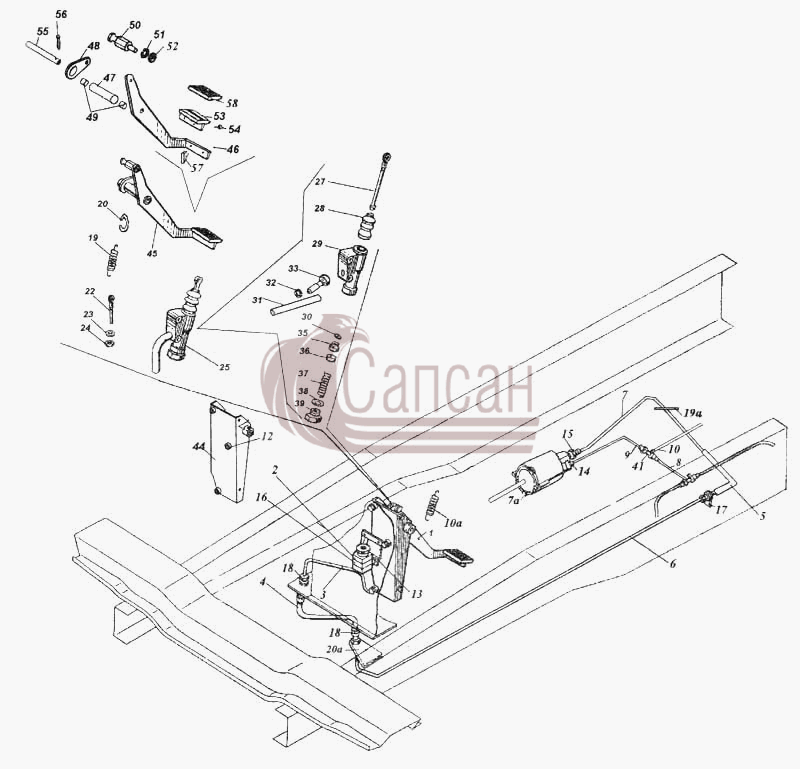

Установка педали и привода выключения сцепления
Модель: 6520
Группа: Сцепление
Подгруппа: 1600
Порядковый номер детали: 006
|
|
1
|
6520-1602008
|
Педаль сцепления с кронштейном и главным цилиндром
Кол-во на "": 1
Модель: 6520
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 008
|
|
2
|
5320-1602560
|
Бачок главного цилиндра в сборе
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 560
|
|
3
|
5320-1602588
|
Трубка от главного цилиндра в сборе
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 588
|
|
4
|
53215-1602590
|
Шланг гибкий привода управления сцеплением
Кол-во на "": 1
Модель: 53215
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 590
|
|
5
|
53215-1602590-10
|
Шланг гибкий привода управления сцепления
Кол-во на "": 1
Модель: 53215
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 590
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
6
|
6520-1602592
|
Трубка привода управления сцеплением
Кол-во на "": 1
Модель: 6520
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 592
|
|
7
|
6520-1602595
|
Трубка
Кол-во на "": 1
Модель: 6520
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 595
|
|
7
|
9700512040
|
ПГУ в сборе (WАВСО) {а}
Кол-во на "": 1
Подгруппа: 9700
Порядковый номер детали: 512
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
8
|
53205-3506041
|
Трубка
Кол-во на "": 1
Модель: 53205
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 041
|
|
9
|
53205-3506050
|
Трубка
Кол-во на "": 1
Модель: 53205
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 050
|
|
10
|
5320-1602034
|
Пружина оттяжная педали сцепления
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 034
|
|
10
|
53205-3506101
|
Трубка
Кол-во на "": 1
Модель: 53205
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 101
|
|
12
|
5320-1602074
|
Уплотнитель
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 074
|
|
13
|
5320-1602076
|
Кронштейн бачка
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 076
|
|
14
|
6460-1602532
|
Штуцер
Кол-во на "": 1
Модель: 6460
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 532
|
|
15
|
6460-1609613
|
Штуцер
Кол-во на "": 1
Модель: 6460
Группа: Сцепление
Подгруппа: Усилитель привода управления сцеплением
Порядковый номер детали: 613
|
|
16
|
5320-1602563
|
Хомут крепления бачка
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 563
|
|
17
|
5320-1602601
|
Скоба шланга привода управления сцеплением
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 601
|
|
18
|
5320-1602603
|
Штуцер соединительный
Кол-во на "": 3
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 603
|
|
19
|
53205-1602098
|
Пружина
Кол-во на "": 1
Модель: 53205
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 098
|
|
19
|
6460-1602601
|
Скоба шланга привода управления сцеплением {а}
Кол-во на "": 1
Модель: 6460
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 601
|
|
20
|
53205-1602095
|
Серьга
Кол-во на "": 1
Модель: 53205
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 095
|
|
20
|
53205-1602146
|
Кронштейн крепления шланга {а}
Кол-во на "": 1
Модель: 53205
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 146
|
|
21
|
864210
|
Кольцо уплотнительное
Кол-во на "": 1
Покрытие: без покрытия
|
|
22
|
53205-1602085
|
Стержень натяжной
Кол-во на "": 1
Модель: 53205
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 085
|
|
23
|
1/26467/01
|
Шайба плоская 8х20х2
Кол-во на "": 2
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
24
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 2
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
25
|
5320-1602510-10
|
Главный цилиндр управления сцеплением в сборе
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 510
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
27
|
5320-1602568
|
Толкатель поршня в сборе
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 568
|
|
28
|
5320-1602543
|
Чехол защитный главного цилиндра
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 543
|
|
29
|
5320-1602513-10
|
Главный цилиндр управления сцеплением
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 513
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
30
|
862810
|
Кольцо упорное
Кол-во на "": 1
Покрытие: без покрытия
|
|
31
|
5320-1602575
|
Шланг гибкий
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 575
|
|
32
|
5320-1602579
|
Шайба стопорная
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 579
|
|
33
|
2101-1602552
|
Штуцер гибкого шланга
Кол-во на "": 1
Модель: 2101
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 552
|
|
35
|
5320-1602515
|
Поршень главного цилиндра управления сцеплением
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 515
|
|
36
|
5320-1602517
|
Манжета поршня главного цилиндра управления сцеплением
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 517
|
|
37
|
5320-1602518
|
Пружина главного цилиндра управления сцеплением в сборе
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 518
|
|
38
|
5320-1602531
|
Прокладка пробки главного цилиндра управления сцеплением
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 531
|
|
39
|
5320-1602529
|
Пробка главного цилиндра управления сцепением
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 529
|
|
44
|
53205-1602063
|
Кронштейн оси педали сцепления (сварка)
Кол-во на "": 1
Модель: 53205
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 063
|
|
45
|
53205-1602010
|
Педаль сцепления в сборе
Кол-во на "": 1
Модель: 53205
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 010
|
|
46
|
53205-1602015
|
Педаль сцепления
Кол-во на "": 1
Модель: 53205
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 015
|
|
47
|
5320-1602016
|
Ступица педали сцепления
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 016
|
|
48
|
5320-1602021
|
Рычаг толкателя педали сцепления
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 021
|
|
49
|
5320-1602072
|
Втулка оси педали сцепления
Кол-во на "": 2
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 072
|
|
50
|
53205-1602030
|
Палец пружины
Кол-во на "": 1
Модель: 53205
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 030
|
|
51
|
1/05170/77
|
Шайба 12 пружинная
Кол-во на "": 1
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
52
|
1/61015/11
|
Гайка М12х1,25-6Н
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
53
|
5320-1602042
|
Площадка педали сцепления
Кол-во на "": 2
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 042
|
|
54
|
1/05357/00
|
Заклепка площадки педали сцепления
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: без покрытия
|
|
55
|
5320-1602055
|
Ось педали сцепления
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 055
|
|
56
|
1/07350/01
|
Шплинт 4,7х50
Кол-во на "": 1
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
57
|
6460-1602073-10
|
Кронштейн регулировочного болта
Кол-во на "": 1
Модель: 6460
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 073
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
58
|
5320-1602048
|
Накладка площадки педали сцепления
Кол-во на "": 1
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 048
|
