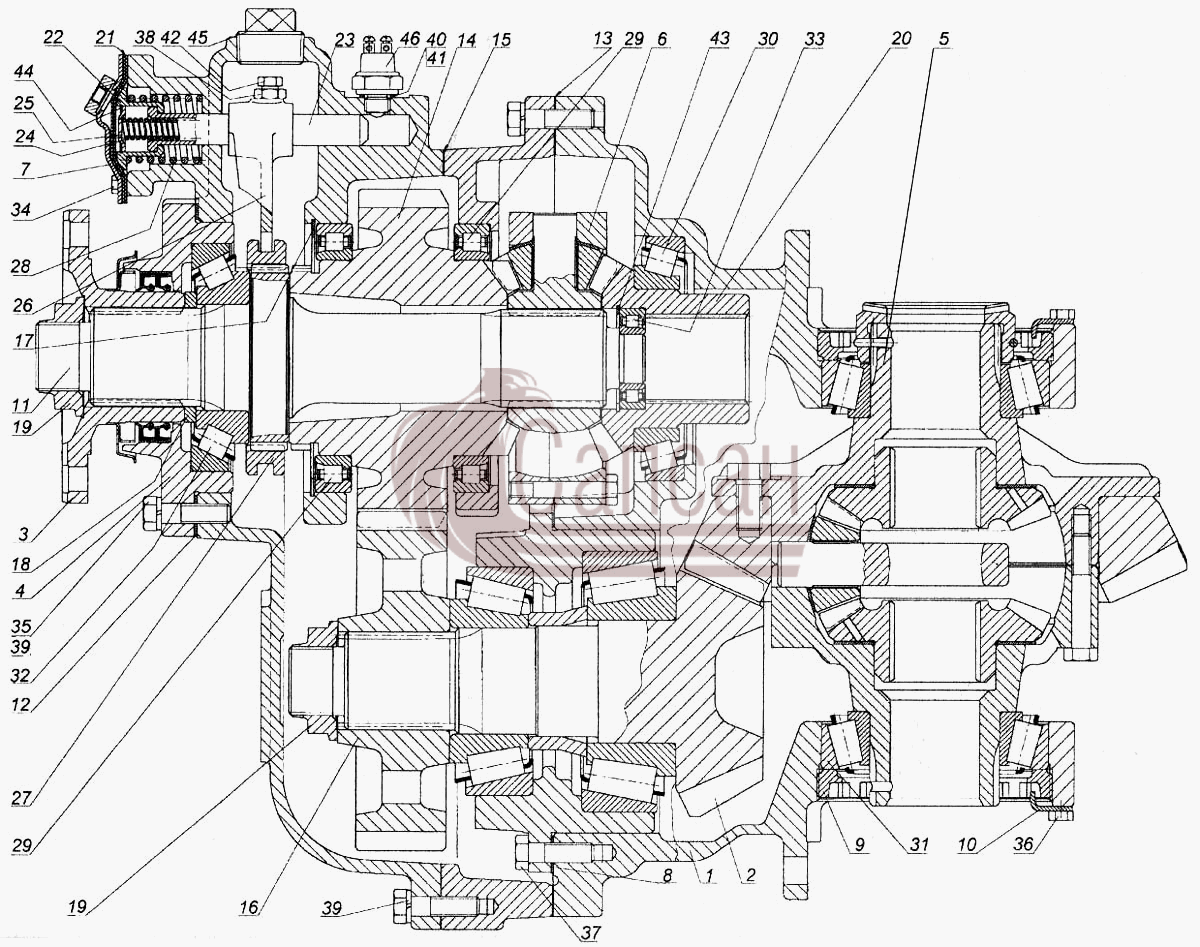

| № поз. |
Номер детали |
Наименование детали |
|
1
|
6520-2502015
|
Картер редуктора среднего моста
Кол-во на "": 1
Модель: 6520
Группа: Мост средний
Подгруппа: Редуктор среднего моста (главная передача)
Порядковый номер детали: 015
|
|
2
|
6520-2502021-10
|
Шестерня ведущая коническая
Кол-во на "": 1
Модель: 6520
Группа: Мост средний
Подгруппа: Редуктор среднего моста (главная передача)
Порядковый номер детали: 021
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
6520-2502036
|
Фланец ведущий среднего моста
Кол-во на "": 1
Модель: 6520
Группа: Мост средний
Подгруппа: Редуктор среднего моста (главная передача)
Порядковый номер детали: 036
|
|
4
|
6520-2502050
|
Крышка подшипника в сборе
Кол-во на "": 1
Модель: 6520
Группа: Мост средний
Подгруппа: Редуктор среднего моста (главная передача)
Порядковый номер детали: 050
|
|
5
|
6520-2503011-10
|
Дифференциал моста среднего
Кол-во на "": 1
Модель: 6520
Группа: Мост средний
Подгруппа: Дифференциал и полуоси среднего моста
Порядковый номер детали: 011
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
6
|
6520-2506010
|
Дифференциал межосевой среднего моста
Кол-во на "": 1
Модель: 6520
Группа: Мост средний
Подгруппа: Дифференциал межосевой
Порядковый номер детали: 010
|
|
7
|
5320-2509024
|
Крышка корпуса механизма блокировки (сварка)
Кол-во на "": 1
Модель: 5320
Группа: Мост средний
Подгруппа: Механизм блокировки межосевого дифференциала
Порядковый номер детали: 024
|
|
8
|
6520-2402096
|
Прокладка регулировочная
Примечание:
Модель: 6520
Группа: Мост задний
Подгруппа: Редуктор заднего моста (главная передача)
Порядковый номер детали: 096
|
|
8
|
6520-2402097
|
Прокладка регулировочная
Примечание:
Модель: 6520
Группа: Мост задний
Подгруппа: Редуктор заднего моста (главная передача)
Порядковый номер детали: 097
|
|
8
|
6520-2402098
|
Прокладка регулировочная
Примечание:
Модель: 6520
Группа: Мост задний
Подгруппа: Редуктор заднего моста (главная передача)
Порядковый номер детали: 098
|
|
8
|
6520-2402099
|
Прокладка регулировочная
Примечание:
Модель: 6520
Группа: Мост задний
Подгруппа: Редуктор заднего моста (главная передача)
Порядковый номер детали: 099
|
|
8
|
6520-2402100
|
Прокладка регулировочная
Примечание:
Модель: 6520
Группа: Мост задний
Подгруппа: Редуктор заднего моста (главная передача)
Порядковый номер детали: 100
|
|
9
|
53205-2403040
|
Гайка подшипника
Кол-во на "": 2
Модель: 53205
Группа: Мост задний
Подгруппа: Дифференциал и полуоси заднего моста
Порядковый номер детали: 040
|
|
10
|
6520-2403043
|
Стопор гайки подшипника
Кол-во на "": 2
Модель: 6520
Группа: Мост задний
Подгруппа: Дифференциал и полуоси заднего моста
Порядковый номер детали: 043
|
|
11
|
6520-2502024
|
Вал ведущий среднего моста
Кол-во на "": 1
Модель: 6520
Группа: Мост средний
Подгруппа: Редуктор среднего моста (главная передача)
Порядковый номер детали: 024
|
|
12
|
6520-2502052
|
Прокладка регулировочная
Кол-во на "": 8
Модель: 6520
Группа: Мост средний
Подгруппа: Редуктор среднего моста (главная передача)
Порядковый номер детали: 052
|
|
13
|
6520-2502101
|
Прокладка картера
Кол-во на "": 1
Модель: 6520
Группа: Мост средний
Подгруппа: Редуктор среднего моста (главная передача)
Порядковый номер детали: 101
|
|
14
|
6520-2502110
|
Шестерня ведущая привода среднего моста
Кол-во на "": 1
Модель: 6520
Группа: Мост средний
Подгруппа: Редуктор среднего моста (главная передача)
Порядковый номер детали: 110
|
|
15
|
6520-2502115
|
Прокладка картера редуктора среднего моста
Кол-во на "": 1
Модель: 6520
Группа: Мост средний
Подгруппа: Редуктор среднего моста (главная передача)
Порядковый номер детали: 115
|
|
16
|
6520-2502120
|
Шестерня ведомая цилиндрическая привода среднего моста
Кол-во на "": 1
Модель: 6520
Группа: Мост средний
Подгруппа: Редуктор среднего моста (главная передача)
Порядковый номер детали: 120
|
|
17
|
6520-2502142
|
Кольцо стопорное
Кол-во на "": 1
Модель: 6520
Группа: Мост средний
Подгруппа: Редуктор среднего моста (главная передача)
Порядковый номер детали: 142
|
|
18
|
6520-2502175
|
Шайба
Кол-во на "": 1
Модель: 6520
Группа: Мост средний
Подгруппа: Редуктор среднего моста (главная передача)
Порядковый номер детали: 175
|
|
19
|
6520-2402269
|
Гайка подшипника
Кол-во на "": 2
Модель: 6520
Группа: Мост задний
Подгруппа: Редуктор заднего моста (главная передача)
Порядковый номер детали: 269
|
|
20
|
6520-2506126
|
Шестерня привода заднего моста
Кол-во на "": 1
Модель: 6520
Группа: Мост средний
Подгруппа: Дифференциал межосевой
Порядковый номер детали: 126
|
|
21
|
5320-2509017
|
Диафрагма механизма блокировки межосевого дифференциала
Кол-во на "": 1
Модель: 5320
Группа: Мост средний
Подгруппа: Механизм блокировки межосевого дифференциала
Порядковый номер детали: 017
|
|
22
|
5320-2509019
|
Стакан механизма блокировки
Кол-во на "": 1
Модель: 5320
Группа: Мост средний
Подгруппа: Механизм блокировки межосевого дифференциала
Порядковый номер детали: 019
|
|
23
|
6520-2509020
|
Стержень механизма блокировки
Кол-во на "": 1
Модель: 6520
Группа: Мост средний
Подгруппа: Механизм блокировки межосевого дифференциала
Порядковый номер детали: 020
|
|
24
|
5320-2509023
|
Пружина возвратная
Кол-во на "": 1
Модель: 5320
Группа: Мост средний
Подгруппа: Механизм блокировки межосевого дифференциала
Порядковый номер детали: 023
|
|
25
|
5320-2509025
|
Крышка стакана механизма блокировки
Кол-во на "": 1
Модель: 5320
Группа: Мост средний
Подгруппа: Механизм блокировки межосевого дифференциала
Порядковый номер детали: 025
|
|
26
|
5320-2509049
|
Вилка блокировки
Кол-во на "": 1
Модель: 5320
Группа: Мост средний
Подгруппа: Механизм блокировки межосевого дифференциала
Порядковый номер детали: 049
|
|
27
|
5320-2509053
|
Муфта блокировки межосевого дифференциала
Кол-во на "": 1
Модель: 5320
Группа: Мост средний
Подгруппа: Механизм блокировки межосевого дифференциала
Порядковый номер детали: 053
|
|
28
|
5320-2509065
|
Пружина нажимная
Кол-во на "": 1
Модель: 5320
Группа: Мост средний
Подгруппа: Механизм блокировки межосевого дифференциала
Порядковый номер детали: 065
|
|
29
|
1042924К1М
|
Подшипник роликовый радиальный с короткими цилиндрическими роликами
Кол-во на "": 2
Группа: Двигатель
Подгруппа: 1042
Порядковый номер детали: 924
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
30
|
6-7217А
|
Подшипник роликовый конический однорядный
Кол-во на "": 1
|
|
31
|
6-7516А1
|
Подшипник роликовый конический однорядный ГОСТ 520-89
Кол-во на "": 2
|
|
32
|
27313А
|
Подшипник роликовый конический однорядный
Кол-во на "": 1
|
|
33
|
42206АКМ
|
Подшипник роликовый радиальный с короткими цилиндрическими роликами
Кол-во на "": 1
|
|
34
|
1/09020/21
|
Болт М6-6gх12
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
35
|
1/55407/21
|
Болт М12х1,25-6gх45
Кол-во на "": 10
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
36
|
1/42376/21
|
Болт М8-6gх12
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
37
|
1/42747/31
|
Болт самоконтрящийся М12х1,25-6gх40
Кол-во на "": 10
Крепежная деталь: да
Материал: сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)
Покрытие: цинкование
|
|
38
|
1/07910/11
|
Гайка М10х1,25-6Н
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
39
|
1/05170/77
|
Шайба 12 пружинная
Кол-во на "": 10
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
40
|
1/02785/50
|
Прокладка регулировочная 16х22х0,5
Кол-во на "": 2
Крепежная деталь: да
Материал: легкие сплавы
Покрытие: без покрытия
|
|
41
|
1/02813/80
|
Прокладка уплотнительная 16х22х1
Кол-во на "": 1
Крепежная деталь: да
Материал: неметаллические материалы
Покрытие: без покрытия
|
|
42
|
853350
|
Винт установочный М10х1,25-6gх25
Кол-во на "": 1
Покрытие: без покрытия
|
|
43
|
862806
|
Кольцо Б 62 ГОСТ 13943-68
Кол-во на "": 1
Покрытие: без покрытия
|
|
44
|
862810
|
Кольцо упорное
Кол-во на "": 1
Покрытие: без покрытия
|
|
45
|
262515
|
Пробка КГ 1/4" ОСТ 37.001.178-82
Кол-во на "": 1
Покрытие: без покрытия
|
|
46
|
ВК403Б
|
Выключатель света заднего хода
Кол-во на "": 1
|
