| № поз. |
Номер детали |
Наименование детали |
|
|

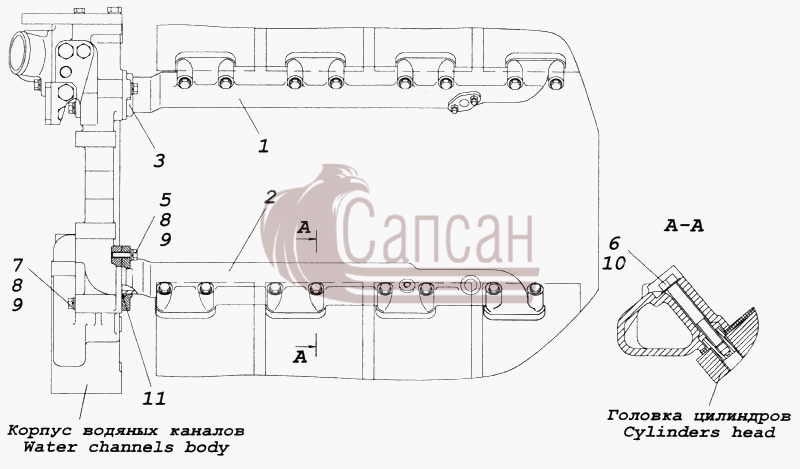

7406.1303002
|
Установка водяных труб
Модель: 7406
Группа: Система охлаждения
Подгруппа: Трубопроводы и шланги системы охлаждения
Порядковый номер детали: 002
|
|
1
|
7406.1303100-10
|
Труба водяная правая
Кол-во на "": 1
Модель: 7406
Группа: Система охлаждения
Подгруппа: Трубопроводы и шланги системы охлаждения
Порядковый номер детали: 100
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
7406.1303101-10
|
Труба водяная левая
Кол-во на "": 1
Модель: 7406
Группа: Система охлаждения
Подгруппа: Трубопроводы и шланги системы охлаждения
Порядковый номер детали: 101
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
7406.1303016
|
Фланец соединительный
Кол-во на "": 2
Модель: 7406
Группа: Система охлаждения
Подгруппа: Трубопроводы и шланги системы охлаждения
Порядковый номер детали: 016
|
|
5
|
1/60438/21
|
Болт М8-6gх30
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
6
|
1/60443/21
|
Болт М8-6gх55
Кол-во на "": 16
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
7
|
1/60448/21
|
Болт М8-6gх80
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
8
|
1/05196/73
|
Шайба плоская 8х17
Кол-во на "": 4
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
9
|
1/05166/73
|
Шайба 8 пружинная
Кол-во на "": 4
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
10
|
1/26013/73
|
Шайба 8 волнистая
Кол-во на "": 16
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
11
|
050-060-58-2-2
|
Кольцо уплотнительное
Кол-во на "": 2
|
