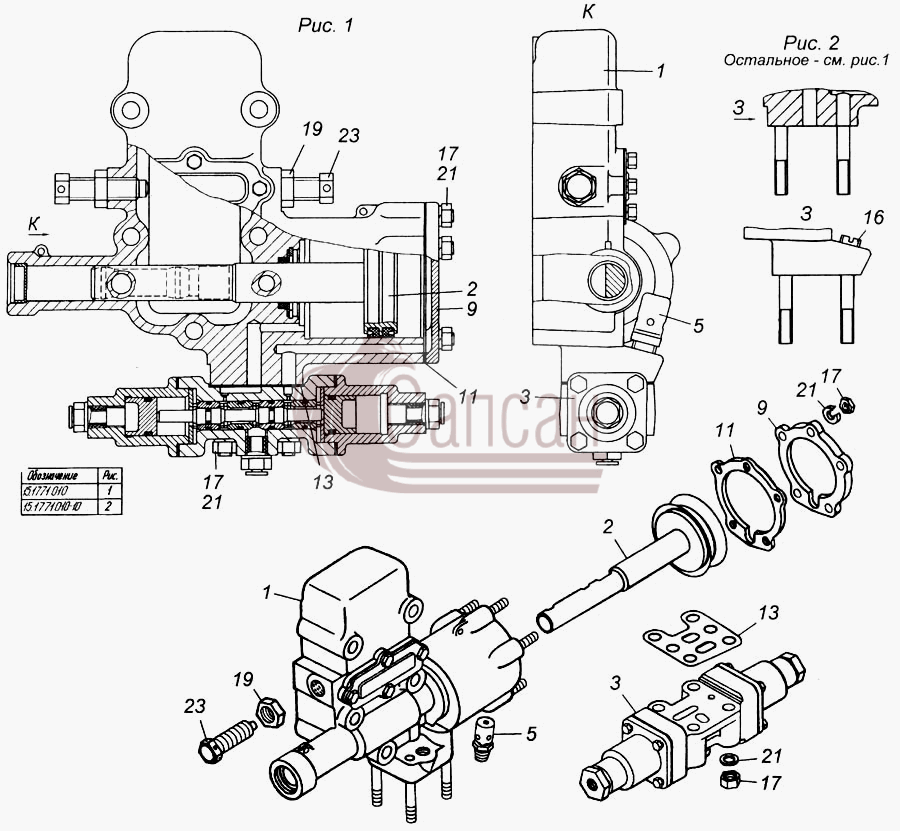

| № поз. |
Номер детали |
Наименование детали |
|
1
|
15.1771020
|
Корпус механизма переключения делителя передач в сборе
Модель: 15
Группа: Коробка передач
Подгруппа: Механизм переключения делителя передач
Порядковый номер детали: 020
|
|
2
|
15.1771050
|
Поршень цилиндра механизма переключения с манжетами в сборе
Модель: 15
Группа: Коробка передач
Подгруппа: Механизм переключения делителя передач
Порядковый номер детали: 050
|
|
3
|
15.1772010
|
Воздухораспределитель механизма переключения в сборе
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 010
|
|
5
|
15.1772370
|
Сапун с клапаном в сборе
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 370
|
|
9
|
15.1771074
|
Крышка цилиндра
Модель: 15
Группа: Коробка передач
Подгруппа: Механизм переключения делителя передач
Порядковый номер детали: 074
|
|
11
|
15.1771076
|
Прокладка крышки цилиндра
Модель: 15
Группа: Коробка передач
Подгруппа: Механизм переключения делителя передач
Порядковый номер детали: 076
|
|
13
|
15.1772026
|
Прокладка корпуса воздухораспределителя
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 026
|
|
17
|
1/61008/11
|
Гайка М8х1,25-6Н
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
19
|
1/07913/11
|
Гайка низкая М14х1,5-6Н
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
21
|
1/05166/73
|
Шайба 8 пружинная
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
23
|
870013
|
Болт установочный М14х1,5-6Нх50
Покрытие: без покрытия
|
