| № поз. |
Номер детали |
Наименование детали |
|
|

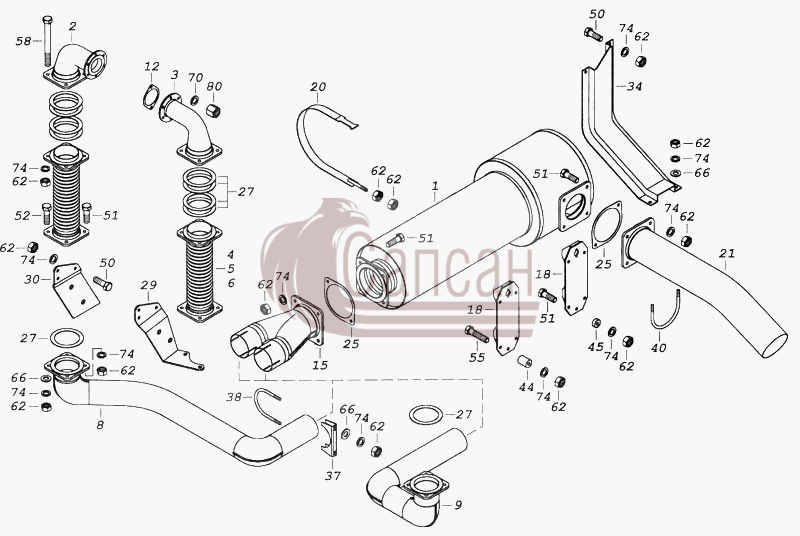

6460-1200001-11
|
Установка системы выпуска
Модель: 6460
Группа: Система выпуска газов двигателя
Подгруппа: 1200
Порядковый номер детали: 001
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
6520-1201010
|
Глушитель выпуска
Кол-во на "": 1
Модель: 6520
Группа: Система выпуска газов двигателя
Подгруппа: Глушитель
Порядковый номер детали: 010
|
|
2
|
54115-1203011-10
|
Патрубок приемный
Кол-во на "": 1
Модель: 54115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 011
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
54115-1203011-20
|
Патрубок приемный
Кол-во на "": 1
Модель: 54115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 011
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
4
|
54115-1203012-01
|
Металлорукав
Кол-во на "": 2
Примечание:
Модель: 54115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 012
|
|
5
|
54115-1203012-02
|
Металлорукав
Кол-во на "": 2
Примечание:
Модель: 54115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 012
|
|
6
|
54115-1203012-03
|
Металлорукав
Кол-во на "": 2
Примечание:
Модель: 54115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 012
|
|
8
|
6460-1203013-10
|
Труба правая
Кол-во на "": 1
Модель: 6460
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 013
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
9
|
6460-1203014-10
|
Труба левая
Кол-во на "": 1
Модель: 6460
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 014
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
12
|
54115-1203023-20
|
Прокладка
Кол-во на "": 2
Модель: 54115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 023
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
15
|
6350-1203035
|
Тройник
Кол-во на "": 1
Модель: 6350
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 035
|
|
18
|
6460-1203041-10
|
Кронштейн глушителя
Кол-во на "": 2
Модель: 6460
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 041
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
20
|
54115-1203047
|
Хомут
Кол-во на "": 2
Модель: 54115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 047
|
|
21
|
6460-1203048-20
|
Труба выпускная
Кол-во на "": 1
Модель: 6460
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 048
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
25
|
54115-1203020
|
Прокладка
Кол-во на "": 2
Модель: 54115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 020
|
|
27
|
54115-1203023
|
Прокладка
Кол-во на "": 10
Модель: 54115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 023
|
|
29
|
54115-1203030-50
|
Кронштейн левой трубы
Кол-во на "": 1
Модель: 54115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 030
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
30
|
54115-1203031-40
|
Кронштейн правой трубы
Кол-во на "": 1
Модель: 54115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 031
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
34
|
6460-1203053-10
|
Кронштейн
Кол-во на "": 1
Модель: 6460
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 053
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
37
|
54115-1203060
|
Хомут
Кол-во на "": 2
Модель: 54115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 060
|
|
38
|
54115-1203061
|
Стремянка
Кол-во на "": 2
Модель: 54115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 061
|
|
40
|
6350-1203061
|
Стремянка
Кол-во на "": 1
Модель: 6350
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 061
|
|
44
|
6460-1203080-10
|
Проставка
Кол-во на "": 4
Модель: 6460
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 080
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
45
|
54115-1203083
|
Проставка
Кол-во на "": 4
Модель: 54115
Группа: Система выпуска газов двигателя
Подгруппа: Трубы и подвеска глушителя
Порядковый номер детали: 083
|
|
50
|
1/59709/21
|
Болт М10х1,25-6gх35
Кол-во на "": 9
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
51
|
1/13070/21
|
Болт М10х1,25-6gх40
Кол-во на "": 16
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
52
|
1/12347/21
|
Болт М10х1,25-6gх45
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
55
|
853066
|
Болт М10х1,25-6gх75
Кол-во на "": 4
Примечание:
Покрытие: без покрытия
|
|
58
|
1/59724/31
|
Болт М10х1,25-6gх130
Кол-во на "": 8
Примечание:
Крепежная деталь: да
Материал: сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)
Покрытие: цинкование
|
|
62
|
1/21647/11
|
Гайка М10х1,25-6Н
Кол-во на "": 54
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
66
|
1/26386/01
|
Шайба плоская 10,6х18х2
Кол-во на "": 10
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
70
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 12
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
74
|
1/05168/77
|
Шайба 10 пружинная
Кол-во на "": 50
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
80
|
853578
|
Гайка М8-6Н
Кол-во на "": 12
Покрытие: без покрытия
|
