| № поз. |
Номер детали |
Наименование детали |
|
|

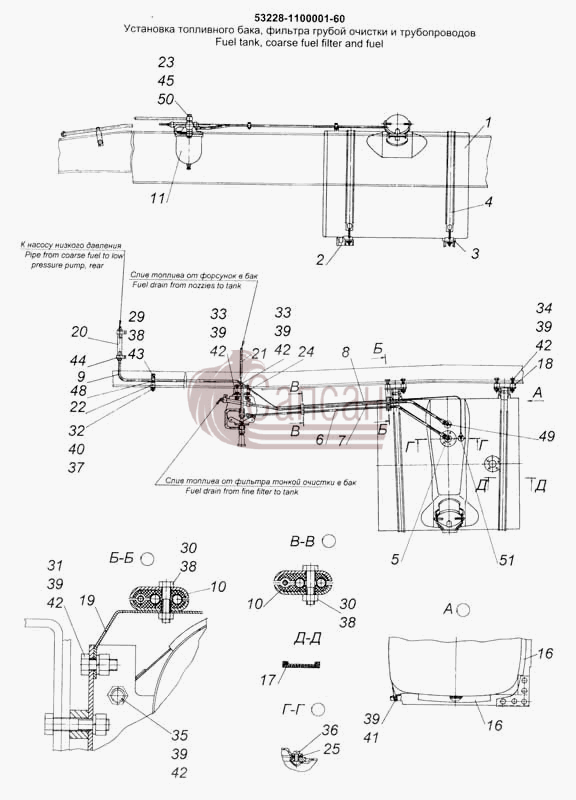

53228-1100001-60
|
Установка топливного бака, фильтра грубой очистки и трубопроводов
Модель: 53228
Группа: Cистема питания двигателя
Подгруппа: 1100
Порядковый номер детали: 001
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
541121-1101010
|
Бак топливный в сборе
Кол-во на "": 1
Модель: 541121
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 010
|
|
2
|
43118-1101104
|
Кронштейн крепления топливного бака
Кол-во на "": 2
Модель: 43118
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 104
|
|
3
|
53212-1101104
|
Кронштейн крепления топливного бака (сварка)
Кол-во на "": 1
Модель: 53212
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 104
|
|
4
|
53212-1101110
|
Хомут крепления топливного бака
Кол-во на "": 2
Модель: 53212
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 110
|
|
5
|
53212-1104012
|
Трубка приемная с фильтром в сборе
Кол-во на "": 1
Модель: 53212
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 012
|
|
6
|
53228-1104025-60
|
Трубка
Кол-во на "": 1
Модель: 53228
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 025
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
7
|
53228-1104148-60
|
Трубка
Кол-во на "": 1
Модель: 53228
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 148
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
8
|
53228-1104180-60
|
Трубка
Кол-во на "": 1
Модель: 53228
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 180
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
9
|
43101-1104260
|
Трубка
Кол-во на "": 1
Модель: 43101
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 260
|
|
10
|
740.1104458
|
Скоба крепления топливных трубок
Кол-во на "": 4
Модель: 740
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 458
|
|
11
|
7406.1105010
|
Фильтр грубой очистки с насосом предпусковой прокачки топлива
Кол-во на "": 1
Модель: 7406
Группа: Cистема питания двигателя
Подгруппа: Фильтр-отстойник топлива грубой очистки
Порядковый номер детали: 010
|
|
16
|
55102-1101109
|
Прокладка кронштейна крепления топливного бака
Кол-во на "": 4
Модель: 55102
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 109
|
|
17
|
541121-1101115
|
Прокладка хомута крепления топливного бака
Кол-во на "": 2
Модель: 541121
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 115
|
|
18
|
43118-1101119
|
Проставка
Кол-во на "": 8
Модель: 43118
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 119
|
|
19
|
5320-1104083
|
Кронштейн крепления топливных трубопроводов
Кол-во на "": 1
Модель: 5320
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 083
|
|
20
|
5320-1104102
|
Рукав соединительный топливопроводов
Кол-во на "": 2
Модель: 5320
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 102
|
|
21
|
5320-1104159
|
Шланг соединительный топливных трубопроводов
Кол-во на "": 1
Модель: 5320
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 159
|
|
22
|
43101-1104083
|
Кронштейн крепления топливных трубопроводов
Кол-во на "": 1
Модель: 43101
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 083
|
|
23
|
740.1104429
|
Наконечник
Кол-во на "": 2
Модель: 740
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 429
|
|
24
|
43114-1105019
|
Кронштейн
Кол-во на "": 1
Модель: 43114
Группа: Cистема питания двигателя
Подгруппа: Фильтр-отстойник топлива грубой очистки
Порядковый номер детали: 019
|
|
25
|
5320-3827013
|
Прокладка датчика
Кол-во на "": 1
Модель: 5320
Группа: Приборы
Подгруппа: Датчик указателя уровня топлива
Порядковый номер детали: 013
|
|
29
|
1/60432/21
|
Болт М8-6gх16
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
30
|
1/60439/21
|
Болт М8-6gх35
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
31
|
1/55403/21
|
Болт М12х1,25-6gх25
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
32
|
1/59707/21
|
Болт М10х1,25-6gх25
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
33
|
1/55405/21
|
Болт М12х1,25-6gх35
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
34
|
1/55406/21
|
Болт М12х1,25-6gх40
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
35
|
1/55411/21
|
Болт М12х1,25-6gх65
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
36
|
1/03893/01
|
Винт М5-6gх10
Кол-во на "": 5
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
37
|
1/05168/77
|
Шайба 10 пружинная
Кол-во на "": 1
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
38
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 3
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
39
|
1/61015/11
|
Гайка М12х1,25-6Н
Кол-во на "": 19
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
40
|
1/21647/11
|
Гайка М10х1,25-6Н
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
41
|
1/05200/01
|
Шайба плоская 12х22х3
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
42
|
1/05170/77
|
Шайба 12 пружинная
Кол-во на "": 15
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
43
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 1
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
44
|
1/01688/90
|
Хомут 19 в сборе
Кол-во на "": 4
Крепежная деталь: да
Материал: смешанные материалы (сборка)
Покрытие: без покрытия
|
|
45
|
1/02800/60
|
Прокладка уплотнительная 14х20х1,5
Кол-во на "": 4
Крепежная деталь: да
Материал: медь
Покрытие: без покрытия
|
|
48
|
853923
|
Скоба
Кол-во на "": 1
Покрытие: без покрытия
|
|
49
|
864857
|
Угольник ввертный
Кол-во на "": 1
Покрытие: без покрытия
|
|
50
|
870005
|
Болт М14х1,5-6gх30
Кол-во на "": 2
Покрытие: без покрытия
|
|
51
|
853965
|
Угольник 6 ввертный
Кол-во на "": 1
Покрытие: без покрытия
|
