| № поз. |
Номер детали |
Наименование детали |
|
|

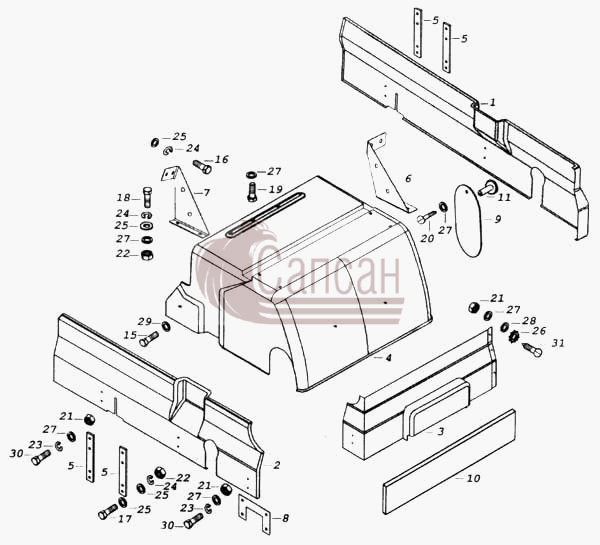

6460-5614200
|
Установка шумоизоляционного экрана
Модель: 6460
Группа: Задок кабины (задок кузова)
Подгруппа: 5614
Порядковый номер детали: 200
|
|
1
|
6460-5614214
|
Панель защитного экрана правая
Кол-во на "": 1
Модель: 6460
Группа: Задок кабины (задок кузова)
Подгруппа: 5614
Порядковый номер детали: 214
|
|
2
|
6460-5614217
|
Панель защитного экрана левая
Кол-во на "": 1
Модель: 6460
Группа: Задок кабины (задок кузова)
Подгруппа: 5614
Порядковый номер детали: 217
|
|
3
|
6460-5614220
|
Панель защитного экрана задняя
Кол-во на "": 1
Модель: 6460
Группа: Задок кабины (задок кузова)
Подгруппа: 5614
Порядковый номер детали: 220
|
|
4
|
6460-5614330
|
Панель защитного экрана верхняя
Кол-во на "": 1
Модель: 6460
Группа: Задок кабины (задок кузова)
Подгруппа: 5614
Порядковый номер детали: 330
|
|
5
|
55111-5614231
|
Пластина
Кол-во на "": 4
Модель: 55111
Группа: Задок кабины (задок кузова)
Подгруппа: 5614
Порядковый номер детали: 231
|
|
6
|
6460-5614232
|
Кронштейн верхний правый
Кол-во на "": 1
Модель: 6460
Группа: Задок кабины (задок кузова)
Подгруппа: 5614
Порядковый номер детали: 232
|
|
7
|
6460-5614233
|
Кронштейн верхний левый
Кол-во на "": 1
Модель: 6460
Группа: Задок кабины (задок кузова)
Подгруппа: 5614
Порядковый номер детали: 233
|
|
8
|
6460-5614234
|
Кронштейн задний
Кол-во на "": 1
Модель: 6460
Группа: Задок кабины (задок кузова)
Подгруппа: 5614
Порядковый номер детали: 234
|
|
9
|
6460-5614335
|
Крышка
Кол-во на "": 1
Модель: 6460
Группа: Задок кабины (задок кузова)
Подгруппа: 5614
Порядковый номер детали: 335
|
|
10
|
54115-5614337
|
Термошумоизоляция нижней панели задка
Кол-во на "": 1
Модель: 54115
Группа: Задок кабины (задок кузова)
Подгруппа: 5614
Порядковый номер детали: 337
|
|
11
|
55111-5614344
|
Кнопка крепежная
Кол-во на "": 1
Модель: 55111
Группа: Задок кабины (задок кузова)
Подгруппа: 5614
Порядковый номер детали: 344
|
|
15
|
1/38251/11
|
Болт с пружинной шайбой М6-6gх50
Кол-во на "": 2
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
16
|
1/60434/21
|
Болт М8-6gх20
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
17
|
1/60438/21
|
Болт М8-6gх30
Кол-во на "": 8
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
18
|
1/60439/21
|
Болт М8-6gх35
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
19
|
1/60442/21
|
Болт М8-6gх50
Кол-во на "": 4
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
20
|
1/56142/01
|
Винт 10х12,7
Кол-во на "": 1
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
21
|
1/58962/11
|
Гайка М6-6Н
Кол-во на "": 16
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
22
|
1/61023/11
|
Гайка М8-6Н низкая
Кол-во на "": 12
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
23
|
1/05164/77
|
Шайба 6 пружинная
Кол-во на "": 12
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
24
|
1/05166/01
|
Шайба пружинная 8
Кол-во на "": 16
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
25
|
1/05196/01
|
Шайба плоская 8х17
Кол-во на "": 24
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
26
|
1/26053/71
|
Шайба 6 зубчатая
Кол-во на "": 3
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: цинкование
|
|
27
|
1/26420/01
|
Шайба плоская 8,45х25х1,5
Кол-во на "": 24
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
28
|
1/26427/01
|
Шайба плоская 8,45х12х1
Кол-во на "": 3
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
29
|
1/26444/01
|
Шайба плоская 6х15х1
Кол-во на "": 2
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
30
|
853065
|
Болт М6-6gх30
Кол-во на "": 12
Покрытие: без покрытия
|
|
31
|
870355
|
Винт М6-6gх32
Кол-во на "": 3
Покрытие: без покрытия
|
