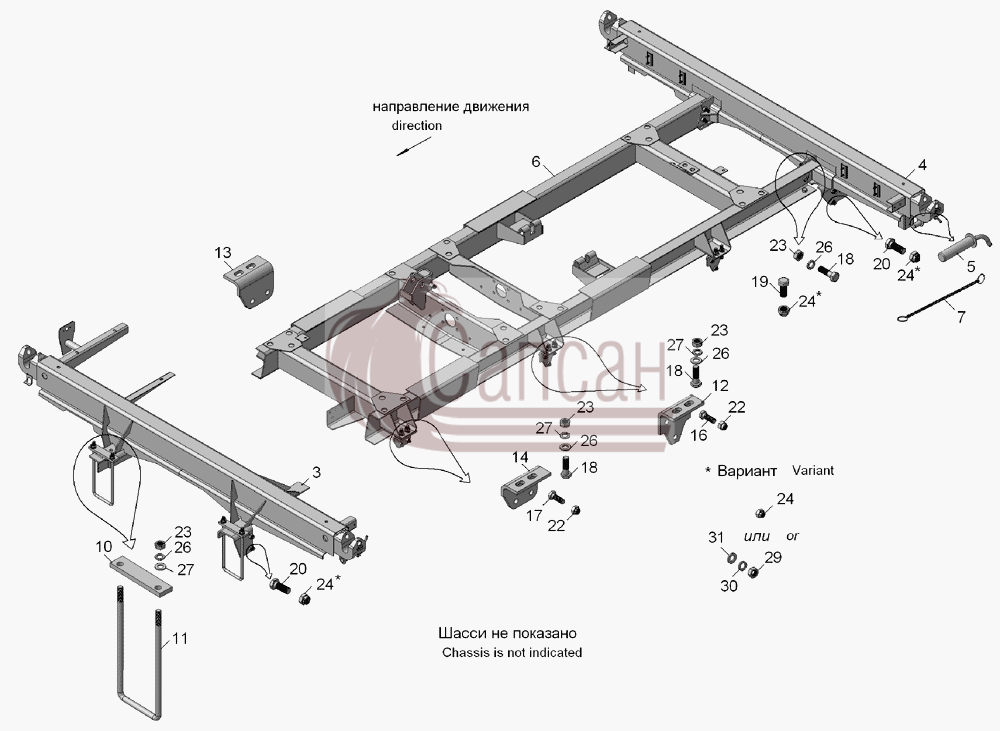

| № поз. |
Номер детали |
Наименование детали |
|
3
|
45143-8521206
|
Опора платформы передняя
Кол-во на "": 1
Модель: 45143
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 206
|
|
4
|
45143-8521207
|
Опора платформы задняя
Кол-во на "": 1
Модель: 45143
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 207
|
|
5
|
55102-8521260
|
Палец
Кол-во на "": 4
Модель: 55102
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 260
|
|
6
|
45143-8601010
|
Надрамник
Кол-во на "": 1
Модель: 45143
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Надрамник платформы
Порядковый номер детали: 010
|
|
7
|
5320-3513038
|
Цепочка в сборе
Кол-во на "": 4
Модель: 5320
Группа: Тормоза
Подгруппа: Баллоны воздушные пневмотормозов
Порядковый номер детали: 038
|
|
10
|
55102-8521208
|
Накладка
Кол-во на "": 3
Модель: 55102
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 208
|
|
11
|
55102-8521236
|
Хомут
Кол-во на "": 4
Модель: 55102
Группа: Платформа
Подгруппа: Крепление платформы
Порядковый номер детали: 236
|
|
12
|
55102-8601060
|
Кронштейн
Кол-во на "": 4
Модель: 55102
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Надрамник платформы
Порядковый номер детали: 060
|
|
13
|
55102-8601072
|
Кронштейн крепления надрамника правый
Кол-во на "": 1
Примечание:
Модель: 55102
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Надрамник платформы
Порядковый номер детали: 072
|
|
14
|
55102-8601073
|
Кронштейн крепления надрамника левый
Кол-во на "": 1
Модель: 55102
Группа: Механизм опрокидывающий платформы автомобиля-самосвала
Подгруппа: Надрамник платформы
Порядковый номер детали: 073
|
|
16
|
1/55405/21
|
Болт М12х1,25-6gх35
Кол-во на "": 12
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
17
|
1/55407/21
|
Болт М12х1,25-6gх45
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
18
|
1/13943/21
|
Болт М14х1,5-6gх45
Кол-во на "": 17
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
19
|
1/13762/21
|
Болт М16х1,5-6gх35
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
20
|
1/13905/21
|
Болт М16х1,25-6gх40
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
22
|
251647
|
Гайка М12х1,25-6Н ОСТ 37.001.197-97
Кол-во на "": 16
Покрытие: без покрытия
|
|
23
|
1/21640/11
|
Гайка М14х1,5-6Н
Кол-во на "": 23
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
24
|
251649
|
Гайка М16х1,5-6Н ОСТ 37.001.197-97
Кол-во на "": 13
Покрытие: без покрытия
|
|
26
|
1/05171/77
|
Шайба 14 пружинная
Кол-во на "": 23
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
27
|
1/05201/01
|
Шайба плоская 14,8х26х3
Кол-во на "": 31
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
29
|
250561
|
Гайка М16х1,5-6Н
Кол-во на "": 13
Примечание:
Покрытие: без покрытия
|
|
30
|
252139
|
Шайба 16х1,5ОТ 65Г.066 ОСТ 37.001.115-75
Кол-во на "": 13
Примечание:
Покрытие: без покрытия
|
|
31
|
1/05202/01
|
Шайба плоская 16,8х28х3
Кол-во на "": 11
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
