| № поз. |
Номер детали |
Наименование детали |
|
|
5460-1100010
|

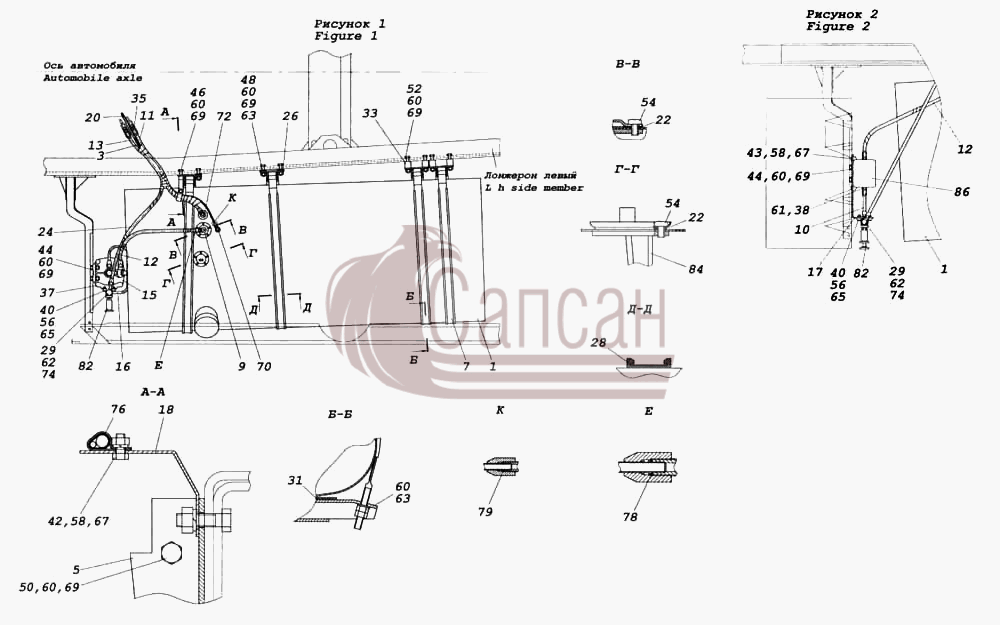

Установка топливных баков, ФГОТ и топливопроводов
Модель: 5460
Группа: Cистема питания двигателя
Подгруппа: 1100
Порядковый номер детали: 010
|
|
|
5460-1100013
|
Установка топливных баков, ФГОТ и топливопроводов
Модель: 5460
Группа: Cистема питания двигателя
Подгруппа: 1100
Порядковый номер детали: 013
|
|
1
|
53215-1101010-21
|
Бак топливный
Кол-во на "": 1
Модель: 53215
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
54115-3570060
|
Трубка
Кол-во на "": 1
Модель: 54115
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 060
|
|
5
|
53212-1101104
|
Кронштейн крепления топливного бака (сварка)
Кол-во на "": 4
Модель: 53212
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 104
|
|
7
|
53212-1101110
|
Хомут крепления топливного бака
Кол-во на "": 4
Модель: 53212
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 110
|
|
9
|
45104110400200
|
Заборник топлива с электроподогревом 7508.451128.000-06
Кол-во на "": 1
Группа: Лебедка
Подгруппа: 4510
Порядковый номер детали: 411
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
9
|
65116-1104012
|
Трубка приемная с фильтром
Кол-во на "": 1
Модель: 65116
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 012
|
|
10
|
53215-3506011
|
Трубка
Кол-во на "": 1
Модель: 53215
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 011
|
|
11
|
53215-3506080
|
Трубка
Кол-во на "": 1
Модель: 53215
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 080
|
|
12
|
53215-3506050
|
Трубка
Кол-во на "": 1
Модель: 53215
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 050
|
|
13
|
53215-3506055
|
Трубка
Кол-во на "": 1
Модель: 53215
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 055
|
|
15
|
740.11-1105010
|
Фильтр грубой очистки топлива с подогревателем
Кол-во на "": 1
Модель: 740.11
Группа: Cистема питания двигателя
Подгруппа: Фильтр-отстойник топлива грубой очистки
Порядковый номер детали: 010
|
|
16
|
7406.1105166-20
|
Трубка подводящая насоса предпусковой прокачки топлива в сборе
Кол-во на "": 1
Модель: 7406
Группа: Cистема питания двигателя
Подгруппа: Фильтр-отстойник топлива грубой очистки
Порядковый номер детали: 166
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
17
|
65117-1105019
|
Кронштейн
Кол-во на "": 1
Модель: 65117
Группа: Cистема питания двигателя
Подгруппа: Фильтр-отстойник топлива грубой очистки
Порядковый номер детали: 019
|
|
18
|
5320-1104083
|
Кронштейн крепления топливных трубопроводов
Кол-во на "": 1
Модель: 5320
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 083
|
|
20
|
5320-1104159
|
Шланг соединительный топливных трубопроводов
Кол-во на "": 1
Модель: 5320
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 159
|
|
22
|
5320-3827013
|
Прокладка датчика
Кол-во на "": 2
Модель: 5320
Группа: Приборы
Подгруппа: Датчик указателя уровня топлива
Порядковый номер детали: 013
|
|
24
|
53205-3506433
|
Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93
Кол-во на "": 4
Модель: 53205
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 433
|
|
26
|
53212-1101101
|
Проставка
Кол-во на "": 1
Модель: 53212
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 101
|
|
28
|
541121-1101115
|
Прокладка хомута крепления топливного бака
Кол-во на "": 4
Модель: 541121
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 115
|
|
29
|
541121-1104274
|
Наконечник
Кол-во на "": 2
Модель: 541121
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 274
|
|
31
|
55102-1101109
|
Прокладка кронштейна крепления топливного бака
Кол-во на "": 8
Модель: 55102
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 109
|
|
33
|
55105-1101119
|
Проставка
Кол-во на "": 8
Модель: 55105
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 119
|
|
35
|
6520-1104018-14
|
Штуцер
Кол-во на "": 2
Модель: 6520
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 018
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
37
|
7406.1105002
|
Кронштейн
Кол-во на "": 1
Модель: 7406
Группа: Cистема питания двигателя
Подгруппа: Фильтр-отстойник топлива грубой очистки
Порядковый номер детали: 002
|
|
38
|
6520-1104018-20
|
Штуцер
Кол-во на "": 2
Модель: 6520
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 018
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
40
|
1/09024/21
|
Болт М6-6gх20
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
42
|
1/60432/21
|
Болт М8-6gх16
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
43
|
1/60434/21
|
Болт М8-6gх20
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
44
|
1/55405/21
|
Болт М12х1,25-6gх35
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
46
|
1/55406/21
|
Болт М12х1,25-6gх40
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
48
|
1/55407/21
|
Болт М12х1,25-6gх45
Кол-во на "": 6
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
50
|
1/55411/21
|
Болт М12х1,25-6gх65
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
52
|
1/55413/21
|
Болт М12х1,25-6gх75
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
54
|
1/03893/01
|
Винт М5-6gх10
Кол-во на "": 10
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
56
|
1/58962/11
|
Гайка М6-6Н
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
58
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
60
|
1/61015/11
|
Гайка М12х1,25-6Н
Кол-во на "": 30
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
61
|
1/02570/60
|
Прокладка 16,2х22х1,5
Кол-во на "": 2
Крепежная деталь: да
Материал: медь
Покрытие: без покрытия
|
|
62
|
1/02800/60
|
Прокладка уплотнительная 14х20х1,5
Кол-во на "": 4
Крепежная деталь: да
Материал: медь
Покрытие: без покрытия
|
|
63
|
1/05200/01
|
Шайба плоская 12х22х3
Кол-во на "": 10
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
65
|
1/05164/73
|
Шайба 6 пружинная
Кол-во на "": 2
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
67
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 1
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
69
|
1/05170/77
|
Шайба 12 пружинная
Кол-во на "": 22
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
70
|
853965
|
Угольник 6 ввертный
Кол-во на "": 1
Покрытие: без покрытия
|
|
72
|
864857
|
Угольник ввертный
Кол-во на "": 1
Покрытие: без покрытия
|
|
74
|
870005
|
Болт М14х1,5-6gх30
Кол-во на "": 2
Покрытие: без покрытия
|
|
76
|
853890
|
Хомут специальный
Кол-во на "": 1
Покрытие: без покрытия
|
|
78
|
864204
|
Кольцо уплотнительное
Кол-во на "": 6
Покрытие: без покрытия
|
|
79
|
864269
|
Кольцо уплотнительное
Кол-во на "": 1
Покрытие: без покрытия
|
|
82
|
4571325151
|
Насос предпусковой прокачки топлива 37.1141010
Кол-во на "": 1
Группа: Лебедка
Подгруппа: 4571
Порядковый номер детали: 325
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
84
|
4573824460
|
Датчик указателя уровня топлива СЯМИ 407611-114-02 ТУ 4573-002-12258598-93
Кол-во на "": 1
Группа: Лебедка
Подгруппа: 4573
Порядковый номер детали: 824
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
86
|
45104110500490
|
Sераr 2000/5/50, Фильтр грубой очистки топлива
Кол-во на "": 1
Группа: Лебедка
Подгруппа: 4510
Порядковый номер детали: 411
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
