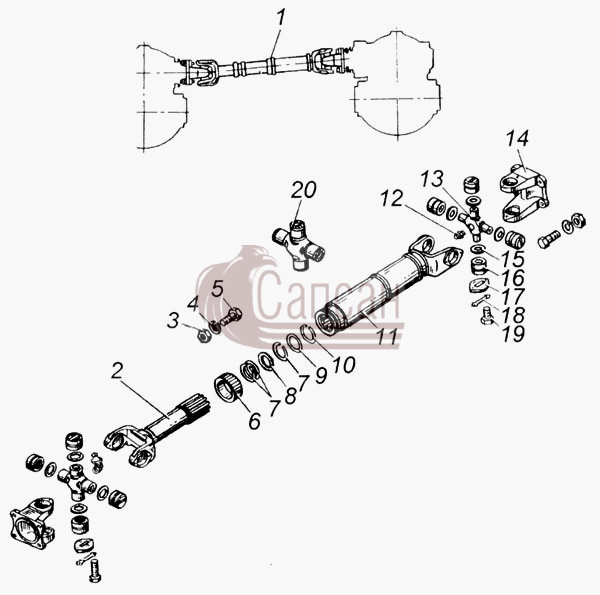

| № поз. |
Номер детали |
Наименование детали |
|
1
|
5320-2201011
|
Вал карданный с карданами в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 011
|
|
2
|
5320-2201048
|
Вилка скользящая
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 048
|
|
3
|
1/21640/11
|
Гайка М14х1,5-6Н
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
4
|
1/05171/77
|
Шайба 14 пружинная
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
5
|
853063
|
Болт фланцевый М14х1,5-6gх40
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Покрытие: без покрытия
|
|
6
|
5320-2201217-01
|
Гайка крепления сальника
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 217
|
|
7
|
5320-2201219-01
|
Шайба разрезная
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 219
|
|
8
|
5320-2201221
|
Кольцо сальника
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 221
|
|
9
|
864219
|
Кольцо уплотнительное
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
|
10
|
5320-2201227
|
Шайба разрезная резинового сальника
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 227
|
|
11
|
5320-2201015
|
Вал карданный в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 015
|
|
12
|
864006
|
Масленка 1.3.Ц6хр.ГОСТ 19853-74
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Покрытие: без покрытия
|
|
13
|
5320-2201030
|
Крестовина карданного вала
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 030
|
|
14
|
5320-2201023
|
Вилка-фланец
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 023
|
|
15
|
5320-2201043
|
Уплотнение подшипника торцовое в сборе
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 043
|
|
16
|
У-804805К1
|
Подшипник роликовый игольчатый
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Покрытие: окраска в черный цвет
|
|
17
|
5320-2201050
|
Пластина опорная
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 050
|
|
18
|
5320-2201051
|
Пластина стопорная
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 051
|
|
19
|
1/60432/21
|
Болт М8-6gх16
Кол-во на "": 16
Кол-во на "": 16
Кол-во на "": 16
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
20
|
5320-2201025
|
Крестовина карданного вала (комплект)
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный основной заднего моста
Порядковый номер детали: 025
|
