| № поз. |
Номер детали |
Наименование детали |
|
|

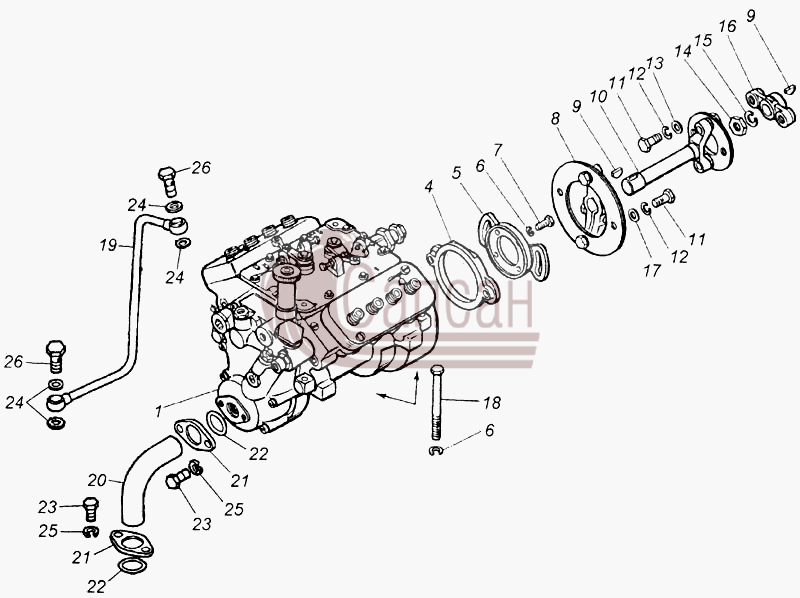

Установка насоса топливного высокого давления
|
Установка насоса топливного высокого давления
|
|
1
|
334.1111005
|
Топливный насос высокого давления в сборе
Кол-во на "": 1
Модель: 334
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 005
|
|
4
|
740.1029286
|
Полумуфта ведомая топливного насоса
Кол-во на "": 1
Модель: 740
Группа: Двигатель
Подгруппа: Привод агрегатов
Порядковый номер детали: 286
|
|
5
|
740.1029288
|
Фланец ведомой полумуфты привода топливного насоса
Кол-во на "": 1
Модель: 740
Группа: Двигатель
Подгруппа: Привод агрегатов
Порядковый номер детали: 288
|
|
6
|
1/05166/73
|
Шайба 8 пружинная
Кол-во на "": 8
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
7
|
1/60434/21
|
Болт М8-6gх20
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
8
|
740.1029262
|
Фланец передний в сборе
Кол-во на "": 1
Модель: 740
Группа: Двигатель
Подгруппа: Привод агрегатов
Порядковый номер детали: 262
|
|
9
|
870810
|
Шпонка сегментная 5х7,5х19
Кол-во на "": 2
Покрытие: без покрытия
|
|
10
|
740.1029260
|
Полумуфта ведущая в сборе
Кол-во на "": 1
Модель: 740
Группа: Двигатель
Подгруппа: Привод агрегатов
Порядковый номер детали: 260
|
|
11
|
1/59707/31
|
Болт М10х1,25-6gх25
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 100 (сталь с пределом прочности на разрыв 980-1176 (100-120) МПа (кг/мм2)
Покрытие: цинкование
|
|
12
|
1/05168/73
|
Шайба 10 пружинная
Кол-во на "": 4
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
13
|
1/26386/01
|
Шайба плоская 10,6х18х2
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
14
|
1/07913/11
|
Гайка низкая М14х1,5-6Н
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
15
|
1/05171/77
|
Шайба 14 пружинная
Кол-во на "": 1
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
16
|
740.1029270
|
Фланец ведущей полумуфты задний
Кол-во на "": 1
Модель: 740
Группа: Двигатель
Подгруппа: Привод агрегатов
Порядковый номер детали: 270
|
|
17
|
1/26468/01
|
Шайба плоская 10,2х25х2
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
18
|
1/60448/21
|
Болт М8-6gх80
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
19
|
740.1111568
|
Трубка подвода масла
Кол-во на "": 1
Модель: 740
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 568
|
|
20
|
740.1111570
|
Трубка отвода масла
Кол-во на "": 1
Модель: 740
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 570
|
|
21
|
740.1111572
|
Фланец трубы отвода масла
Кол-во на "": 2
Модель: 740
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 572
|
|
22
|
740.1111578
|
Кольцо уплотнительное крышки корпуса включателя
Кол-во на "": 2
Модель: 740
Группа: Cистема питания двигателя
Подгруппа: Насос топливный высокого давления
Порядковый номер детали: 578
|
|
23
|
1/60432/21
|
Болт М8-6gх16
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
24
|
1/02844/60
|
Прокладка уплотнительная 10х16х1,5
Кол-во на "": 4
Крепежная деталь: да
Материал: медь
Покрытие: без покрытия
|
|
25
|
1/05166/73
|
Шайба 8 пружинная
Кол-во на "": 12
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
26
|
870007
|
Болт М10х1,25-6gх23
Кол-во на "": 2
Покрытие: без покрытия
|
