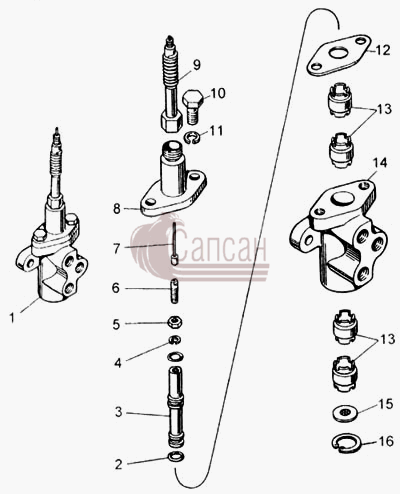

| № поз. |
Номер детали |
Наименование детали |
|
1
|
15.1772132
|
Кран управления делителем передач с тросом в сборе
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 132
|
|
2
|
15.1772034
|
Кольцо уплотнительное золотника
Кол-во на "": 2
Кол-во на "": 2
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 034
|
|
3
|
15.1772164
|
Золотник крана
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 164
|
|
4
|
1/11954/73
|
Шайба 5 пружинная
Кол-во на "": 1
Кол-во на "": 1
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
5
|
870515
|
Гайка кольцевая М5-6Н
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
|
6
|
15.1772176
|
Наконечник троса
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 176
|
|
7
|
15.1772183
|
Трос крана со втулкой в сборе
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 183
|
|
8
|
15.1772172
|
Крышка
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 172
|
|
9
|
15.1772174
|
Оболочка направляющая с гайками в сборе
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 174
|
|
10
|
1/60434/21
|
Болт М8-6gх20
Кол-во на "": 2
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
11
|
1/05166/73
|
Шайба 8 пружинная
Кол-во на "": 2
Кол-во на "": 2
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
12
|
15.1772173
|
Прокладка крышки крана
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 173
|
|
13
|
15.1772166
|
Гнездо золотника
Кол-во на "": 4
Кол-во на "": 4
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 166
|
|
14
|
15.1772144
|
Корпус крана
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 144
|
|
15
|
15.1772168
|
Фильтр крана в сборе
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 168
|
|
16
|
15.1772150
|
Кольцо упорное
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 150
|
