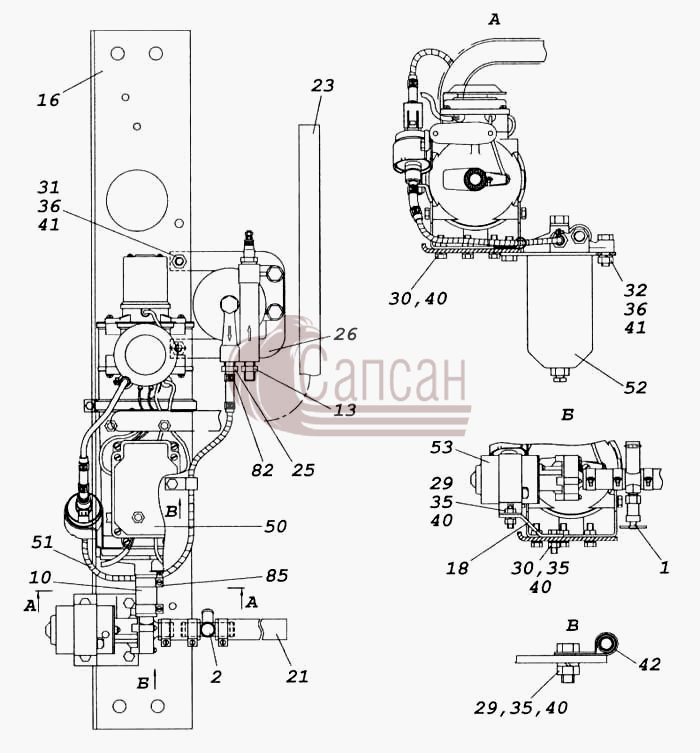

Установка подогревателя, электродвигателя с насосом и топливного фильтра

Установка подогревателя, электродвигателя с насосом и топливного фильтраКамАЗ 5460 (каталог 2005 г.)
Масштаб: - +  100%  Изображение целиком
№ поз. Номер детали Наименование детали
1 5320-8105010 Кран сливной в сборе
2 6520-8106025 Крестовина
10 53205-8106056 Рукав
13 53205-8106422 Штуцер
16 6460-8106020 Плита
18 65201-8106046 Кронштейн насоса
21 6460-8106057 Шланг отопителя подводящий в сборе
23 6460-8106059 Рукав
25 5350-1015421 Штуцер
26 65201-8106815 Кронштейн фильтра
29 1/60434/21 Болт М8-6gх20
30 1/60436/21 Болт М8-6gх25
31 1/59707/21 Болт М10х1,25-6gх25
32 1/59709/21 Болт М10х1,25-6gх35
35 1/61008/11 Гайка М8х1,25-6Н
36 1/21647/11 Гайка М10х1,25-6Н
40 1/05166/73 Шайба 8 пружинная
41 1/05168/73 Шайба 10 пружинная
42 870920 Кляммер 13
50 45104810645115 Нагреватель 14ТС451.01.00.00.000-10 в сборе с блоком управления, кронштейнами, топливным насосом, топливопроводами и разрезной втулкой
51 45104810645117 Топливопровод 10ТС451.08.00.00.000-10
52 433101-1015630-01 Фильтр тонкой очистки топлива жидкостного подогревателя
53 4573753936 Электродвигатель с насосом НО 472.3780 АДИГ.062511.001-02
82 45104998010990 Хомут ТОRRО 8-12/9-С7W1
85 45104998010890 Хомут ТОRRО20-32/12-С7W1
