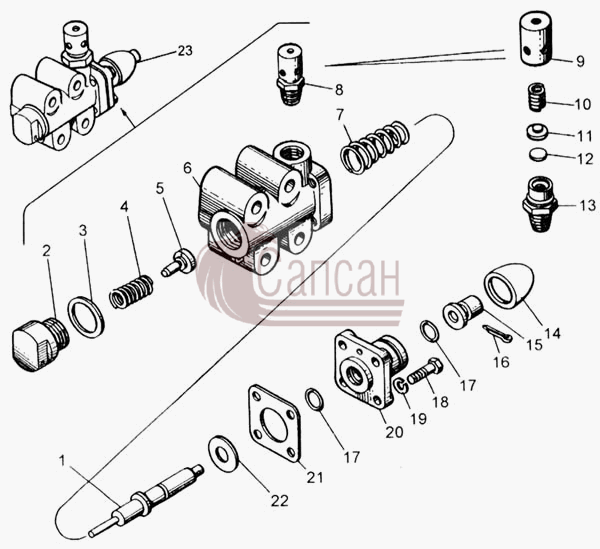

| № поз. |
Номер детали |
Наименование детали |
|
1
|
15.1772046
|
Шток клапана
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 046
|
|
2
|
15.1772122
|
Корпус пружины впускного клапана
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 122
|
|
3
|
1/02795/60
|
Прокладка прямоугольного сечения 22х28х1
Кол-во на "": 1
Кол-во на "": 1
Крепежная деталь: да
Материал: медь
Покрытие: без покрытия
|
|
4
|
15.1772124
|
Пружина впускного клапана
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 124
|
|
5
|
15.1772050
|
Клапан впускной в сборе
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 050
|
|
6
|
15.1772044-01
|
Корпус клапана включения делителя передач
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 044
|
|
7
|
15.1772048
|
Пружина штока клапана
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 048
|
|
8
|
15.1772370
|
Сапун с клапаном в сборе
Кол-во на "": 2
Кол-во на "": 2
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 370
|
|
9
|
15.1772373
|
Колпак корпуса сапуна
Кол-во на "": 2
Кол-во на "": 2
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 373
|
|
10
|
15.1772376
|
Пружина
Кол-во на "": 2
Кол-во на "": 2
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 376
|
|
11
|
15.1772375
|
Шайба клапана
Кол-во на "": 2
Кол-во на "": 2
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 375
|
|
12
|
15.1772374
|
Клапан сапуна
Кол-во на "": 2
Кол-во на "": 2
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 374
|
|
13
|
15.1772372
|
Корпус
Кол-во на "": 2
Кол-во на "": 2
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 372
|
|
14
|
15 1772068
|
Пылепредохранитель штока
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 068
|
|
15
|
15.1772058
|
Ограничитель штока клапана
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 058
|
|
16
|
1/07342/01
|
Шплинт разводной 2х15
Кол-во на "": 1
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
17
|
15.1772052
|
Кольцо уплотнительное
Кол-во на "": 2
Кол-во на "": 2
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 052
|
|
18
|
1/09024/21
|
Болт М6-6gх20
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
19
|
1/05164/73
|
Шайба 6 пружинная
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
20
|
15.1772062
|
Крышка клапана
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 062
|
|
21
|
15.1772066
|
Прокладка крышки цилиндра
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 066
|
|
22
|
870633
|
Шайба плоская 11х24х1,2
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
|
23
|
15.1772040-01
|
Клапан включения делителя передач в сборе
Кол-во на "": 1
Кол-во на "": 1
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 040
|
