| № поз. |
Номер детали |
Наименование детали |
|
|
65115--8405110
|
Щиток подножки правый в сборе
Модель: 65115-
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 110
|
|
|
65115-8405111
|
Щиток подножки левый в сборе
Модель: 65115
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 111
|
|
|
6520-8405010/011
|

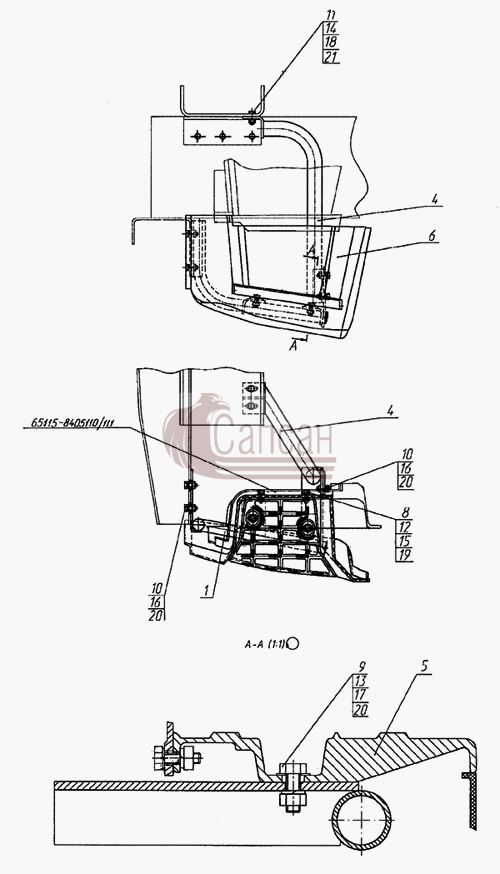

Установка нижней подножки правая/левая
Кол-во на "": 1
Модель: 6520
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 010
|
|
1
|
65115-8405030/031
|
Передняя опора правая/левая нижней полножки в сборе
Кол-во на "": 1
Модель: 65115
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 030
|
|
4
|
6520-8405320/321
|
Опора подножки задняя правая левая в сб.
Кол-во на "": 1
Модель: 6520
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 320
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
65115-8405016/017
|
Подножка нижняя правая/левая
Кол-во на "": 1
Модель: 65115
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 016
|
|
6
|
65115-8405114/115
|
Щиток нижней подножки правый/левый
Кол-во на "": 1
Модель: 65115
Группа: Оперение
Подгруппа: Подножка
Порядковый номер детали: 114
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
8
|
1/60434/21
|
Болт М8-6gх20
Кол-во на "": 5
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
9
|
1/59707/21
|
Болт М10х1,25-6gх25
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
10
|
870012
|
Болт М10х1,25-6gх30
Кол-во на "": 5
Покрытие: без покрытия
|
|
11
|
1/55405/21
|
Болт М12х1,25-6gх35
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
12
|
1/58962/11
|
Гайка М6-6Н
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
13
|
1/21647/11
|
Гайка М10х1,25-6Н
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
14
|
1/61015/11
|
Гайка М12х1,25-6Н
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
15
|
1/05196/01
|
Шайба плоская 8х17
Кол-во на "": 5
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
16
|
1/26386/01
|
Шайба плоская 10,6х18х2
Кол-во на "": 5
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
17
|
870633
|
Шайба плоская 11х24х1,2
Кол-во на "": 2
Покрытие: без покрытия
|
|
18
|
1/26469/01
|
Шайба плоская 12,6х28х3
Кол-во на "": 2
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
19
|
1/05166/73
|
Шайба 8 пружинная
Кол-во на "": 5
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
20
|
1/05168/73
|
Шайба 10 пружинная
Кол-во на "": 7
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
21
|
1/05170/73
|
Шайба 12 пружинная
Кол-во на "": 2
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
