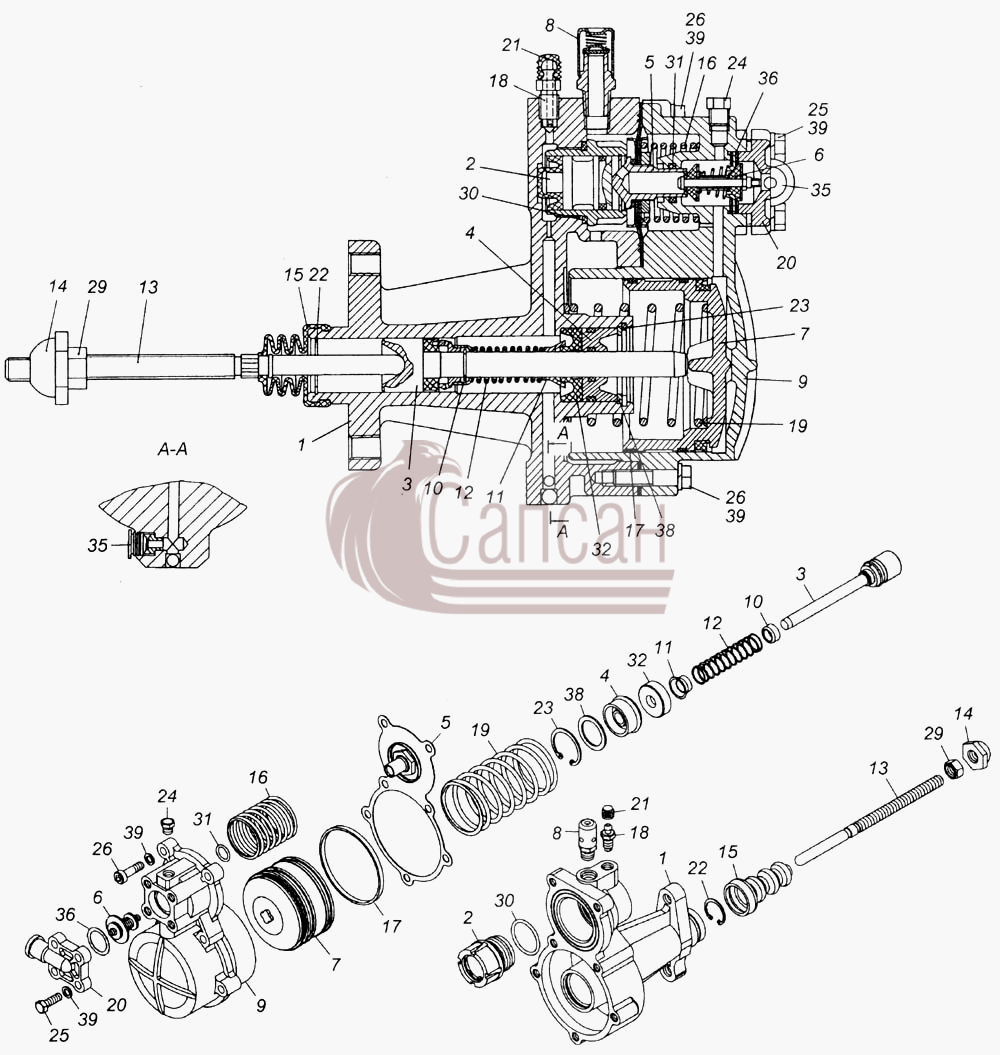

| № поз. |
Номер детали |
Наименование детали |
|
1
|
5320-1609516
|
Корпус пневмогидравлического усилителя задний в сборе
Модель: 5320
Группа: Сцепление
Подгруппа: Усилитель привода управления сцеплением
Порядковый номер детали: 516
|
|
2
|
5320-1609534
|
Поршень следящий редуктора в сборе
Модель: 5320
Группа: Сцепление
Подгруппа: Усилитель привода управления сцеплением
Порядковый номер детали: 534
|
|
3
|
5320-1609552
|
Поршень выключения сцепления в сборе
Модель: 5320
Группа: Сцепление
Подгруппа: Усилитель привода управления сцеплением
Порядковый номер детали: 552
|
|
4
|
5320-1609556
|
Уплотнение поршня выключения сцепления в сборе
Модель: 5320
Группа: Сцепление
Подгруппа: Усилитель привода управления сцеплением
Порядковый номер детали: 556
|
|
5
|
5320-1609570
|
Диафрагма ПГУ в сборе
Модель: 5320
Группа: Сцепление
Подгруппа: Усилитель привода управления сцеплением
Порядковый номер детали: 570
|
|
6
|
5320-1609578
|
Клапан пневмогидравлического усилителя в сборе
Модель: 5320
Группа: Сцепление
Подгруппа: Усилитель привода управления сцеплением
Порядковый номер детали: 578
|
|
7
|
5320-1609592
|
Поршень пневматический в сборе
Модель: 5320
Группа: Сцепление
Подгруппа: Усилитель привода управления сцеплением
Порядковый номер детали: 592
|
|
8
|
15.1772370
|
Сапун с клапаном в сборе
Модель: 15
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 370
|
|
9
|
5320-1609515
|
Корпус пневмогидравлического усилителя передний
Модель: 5320
Группа: Сцепление
Подгруппа: Усилитель привода управления сцеплением
Порядковый номер детали: 515
|
|
10
|
5320-1609561
|
Втулка пружины упорная
Модель: 5320
Группа: Сцепление
Подгруппа: Усилитель привода управления сцеплением
Порядковый номер детали: 561
|
|
11
|
5320-1609563
|
Втулка распорная уплотнения поршня выключения сцепления
Модель: 5320
Группа: Сцепление
Подгруппа: Усилитель привода управления сцеплением
Порядковый номер детали: 563
|
|
12
|
5320-1609565
|
Пружина распорная
Модель: 5320
Группа: Сцепление
Подгруппа: Усилитель привода управления сцеплением
Порядковый номер детали: 565
|
|
13
|
5320-1609567
|
Толкатель поршня выключения сцепления
Модель: 5320
Группа: Сцепление
Подгруппа: Усилитель привода управления сцеплением
Порядковый номер детали: 567
|
|
14
|
5320-1609568
|
Гайка сферическая толкателя
Модель: 5320
Группа: Сцепление
Подгруппа: Усилитель привода управления сцеплением
Порядковый номер детали: 568
|
|
15
|
5320-1609569
|
Чехол защитный
Модель: 5320
Группа: Сцепление
Подгруппа: Усилитель привода управления сцеплением
Порядковый номер детали: 569
|
|
16
|
5320-1609573
|
Пружина диафрагмы
Модель: 5320
Группа: Сцепление
Подгруппа: Усилитель привода управления сцеплением
Порядковый номер детали: 573
|
|
17
|
5320-1609598
|
Кольцо опорное
Модель: 5320
Группа: Сцепление
Подгруппа: Усилитель привода управления сцеплением
Порядковый номер детали: 598
|
|
18
|
5320-3401371
|
Клапан перепускной
Модель: 5320
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 371
|
|
19
|
5320-1609601
|
Пружина пневматического поршня
Модель: 5320
Группа: Сцепление
Подгруппа: Усилитель привода управления сцеплением
Порядковый номер детали: 601
|
|
20
|
5320-1609611
|
Крышка подвода воздуха
Модель: 5320
Группа: Сцепление
Подгруппа: Усилитель привода управления сцеплением
Порядковый номер детали: 611
|
|
21
|
5320-3401377
|
Колпачок клапана
Модель: 5320
Группа: Управление рулевое
Подгруппа: Управление рулевое (механизм рулевого управления)
Порядковый номер детали: 377
|
|
22
|
862810-П
|
Кольцо стопорное
Покрытие: без покрытия
|
|
23
|
862813-П2
|
Кольцо упорное
Покрытие: фосфатирование и промасливание
|
|
24
|
864341
|
Пробка КГ 1/8"
Покрытие: без покрытия
|
|
25
|
1/60436/21
|
Болт М8-6gх25
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
26
|
870353
|
Винт М8-6gх35
Покрытие: без покрытия
|
|
29
|
1/61015/11
|
Гайка М12х1,25-6Н
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
30
|
864226
|
Кольцо уплотнительное
Покрытие: без покрытия
|
|
31
|
864236
|
Кольцо уплотнительное
Покрытие: без покрытия
|
|
32
|
864146-01
|
Манжета 13х38
Покрытие: без покрытия
|
|
35
|
86431 0-П
|
Пробка транспортная
|
|
36
|
1/02458/50
|
Прокладка регулировочная 24,3х32х0,5
Крепежная деталь: да
Материал: легкие сплавы
Покрытие: без покрытия
|
|
38
|
862528-П29
|
Шайба корпуса уплотнения
Покрытие: цинкование и пассивирование (цинковое с хроматированием)
|
|
39
|
1/05166/77
|
Шайба 8 пружинная
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
