| № поз. |
Номер детали |
Наименование детали |
|

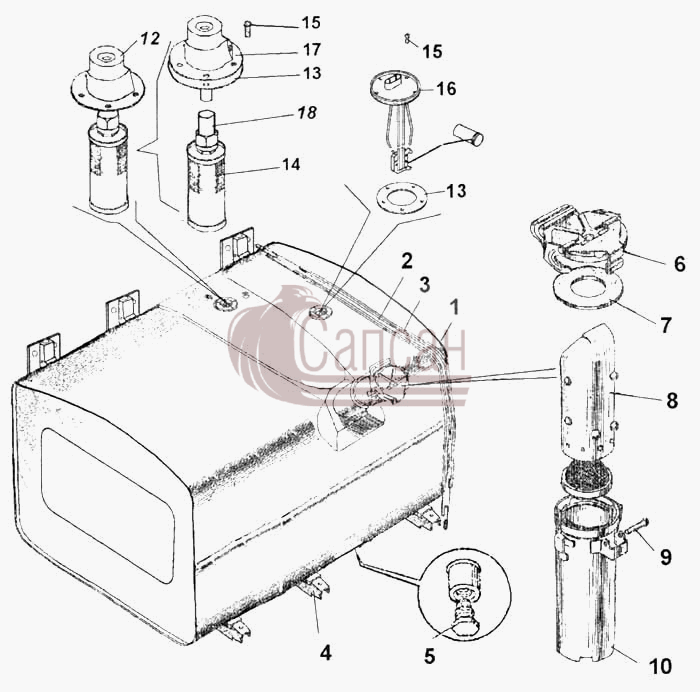

1
|
6460-1101010-10
|
Бак топливный в сборе
Кол-во на "": 1
Модель: 6460
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
6460-1101110
|
Хомут крепления топливного бака в сборе
Кол-во на "": 3
Модель: 6460
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 110
|
|
3
|
6460-1101115
|
Прокладка хомута крепления топливного бака
Кол-во на "": 3
Модель: 6460
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 115
|
|
4
|
6460-1101102
|
Кронштейн крепления топливного бака в сборе
Кол-во на "": 3
Модель: 6460
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 102
|
|
5
|
5320-1101018
|
Пробка спускного клапана
Кол-во на "": 1
Модель: 5320
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 018
|
|
6
|
541121-1103070
|
Облицовка пробки в сборе
Кол-во на "": 1
Модель: 541121
Группа: Cистема питания двигателя
Подгруппа: Пробка топливного бака
Порядковый номер детали: 070
|
|
7
|
5320-1103075
|
Прокладка пробки топливного бака
Кол-во на "": 1
Модель: 5320
Группа: Cистема питания двигателя
Подгруппа: Пробка топливного бака
Порядковый номер детали: 075
|
|
8
|
541121-1101090-10
|
Труба выдвижная в сборе
Кол-во на "": 1
Модель: 541121
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 090
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
9
|
255141
|
Заклепка 5х40.01.016 ОСТ 37.001.157-75
Кол-во на "": 1
Покрытие: без покрытия
|
|
10
|
541121-1101070
|
Труба наливная топливного бака с выдвижной трубой
Кол-во на "": 1
Модель: 541121
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 070
|
|
12
|
6460-1104012
|
Топливозаборник в сборе
Кол-во на "": 1
Модель: 6460
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 012
|
|
13
|
5320-3827013
|
Прокладка датчика
Кол-во на "": 2
Модель: 5320
Группа: Приборы
Подгруппа: Датчик указателя уровня топлива
Порядковый номер детали: 013
|
|
14
|
541121-1104023
|
Фильтр приемной трубки
Кол-во на "": 1
Модель: 541121
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 023
|
|
15
|
1/03892/01
|
Винт М5-6gх8
Кол-во на "": 10
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
16
|
5232.3827010
|
Датчик указателя уровня топлива
Кол-во на "": 1
Модель: 5232
Группа: Приборы
Подгруппа: Датчик указателя уровня топлива
Порядковый номер детали: 010
|
|
17
|
6460-1104050
|
Корпус топливозаборника с трубкой
Кол-во на "": 1
Модель: 6460
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 050
|
|
18
|
541121-1104136
|
Трубка сливная
Кол-во на "": 1
Модель: 541121
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 136
|
