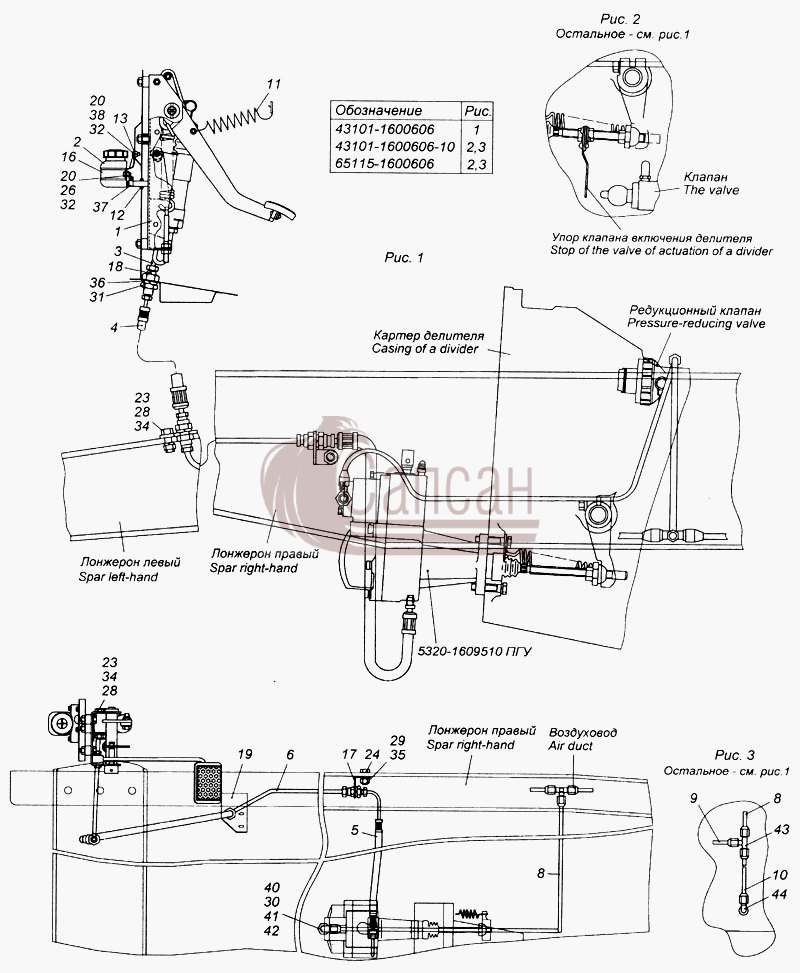

| № поз. |
Номер детали |
Наименование детали |
|
1
|
53205-1602008
|
Педаль сцепления с кронштейном и главным цилиндром в сборе
Модель: 53205
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 008
|
|
2
|
5320-1602560
|
Бачок главного цилиндра в сборе
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 560
|
|
3
|
431016-1602588
|
Трубка главного цилиндра управления сцеплением
Модель: 431016
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 588
|
|
4
|
5320-1602590
|
Шланг гибкий привода управления сцепления в сборе
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 590
|
|
5
|
4310-1602590
|
Шланг гибкий привода управления сцеплением в сборе
Модель: 4310
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 590
|
|
6
|
431016-1602592
|
Трубка привода управления сцеплением
Модель: 431016
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 592
|
|
8
|
5325-1609616
|
Трубка подвода воздуха первая
Модель: 5325
Группа: Сцепление
Подгруппа: Усилитель привода управления сцеплением
Порядковый номер детали: 616
|
|
10
|
5325-1772390
|
Трубка подвода воздуха к редукционному клапану
Модель: 5325
Группа: Коробка передач
Подгруппа: Привод управления механизмом переключения делителя передач
Порядковый номер детали: 390
|
|
11
|
5320-1602034
|
Пружина оттяжная педали сцепления
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 034
|
|
12
|
5320-1602074
|
Уплотнитель
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 074
|
|
13
|
431016-1602076
|
Кронштейн бачка главного цилиндра
Модель: 431016
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 076
|
|
16
|
5320-1602563
|
Хомут крепления бачка
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 563
|
|
17
|
5320-1602601
|
Скоба шланга привода управления сцеплением
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 601
|
|
18
|
5320-1602603
|
Штуцер соединительный
Модель: 5320
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 603
|
|
19
|
53205-1602145
|
Кронштейн
Модель: 53205
Группа: Сцепление
Подгруппа: Педаль и привод управления сцеплением
Порядковый номер детали: 145
|
|
20
|
1/09020/21
|
Болт М6-6gх12
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
23
|
1/13069/21
|
Болт М10х1,25-6gх30
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
24
|
1/55403/21
|
Болт М12х1,25-6gх25
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
26
|
1/58962/11
|
Гайка М6-6Н
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
28
|
1/21647/21
|
Гайка М10х1,25-6Н
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
29
|
1/61015/11
|
Гайка М12х1,25-6Н
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
30
|
1/07912/11
|
Гайка низкая М12х1,5-6Н
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
31
|
1/07914/11
|
Гайка низкая М16х1,5-6Н
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
32
|
1/05164/73
|
Шайба 6 пружинная
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
34
|
1/05168/77
|
Шайба 10 пружинная
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
35
|
1/05170/77
|
Шайба 12 пружинная
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
36
|
1/05172/77
|
Шайба 16 пружинная
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
37
|
1/01685/90
|
Хомут 12
Крепежная деталь: да
Материал: смешанные материалы (сборка)
Покрытие: без покрытия
|
|
38
|
853544
|
Гайкодержатель М6 в сборе
Примечание:
Покрытие: без покрытия
|
|
40
|
861001
|
Угольник ввертный
Примечание:
Покрытие: без покрытия
|
|
41
|
861022
|
Шайба 10
Примечание:
Покрытие: без покрытия
|
|
42
|
864210
|
Кольцо уплотнительное
Покрытие: без покрытия
|
|
43
|
864892
|
Тройник ввертный симметричный
Примечание:
Покрытие: без покрытия
|
|
44
|
864822
|
Угольник ввертный
Покрытие: без покрытия
|
