| № поз. |
Номер детали |
Наименование детали |
|
|
6460-1100010-20
|

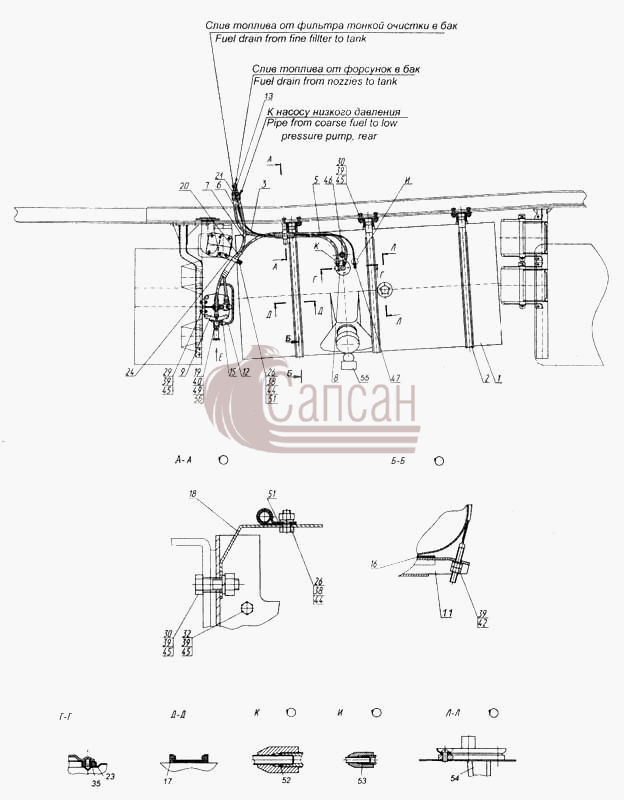

Установка топливного бака, ФГОТ и топливопроводов
Модель: 6460
Группа: Cистема питания двигателя
Подгруппа: 1100
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
6460-1101010-10
|
Бак топливный в сборе
Кол-во на "": 1
Модель: 6460
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 010
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
6460-1101110
|
Хомут крепления топливного бака в сборе
Кол-во на "": 3
Модель: 6460
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 110
|
|
3
|
53205-3570088
|
Трубка подвода воздуха
Кол-во на "": 1
Модель: 53205
Группа: Тормоза
Подгруппа: Тормоз вспомогательный
Порядковый номер детали: 088
|
|
5
|
53215-3506101
|
Трубка в сборе
Кол-во на "": 1
Модель: 53215
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 101
|
|
6
|
53215-3506090
|
Трубка в сборе
Кол-во на "": 1
Модель: 53215
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 090
|
|
7
|
53215-3506083
|
Трубка в сборе
Кол-во на "": 1
Модель: 53215
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 083
|
|
8
|
6460-1104012
|
Топливозаборник в сборе
Кол-во на "": 1
Модель: 6460
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 012
|
|
9
|
740.1105010-01
|
Фильтр грубой очистки топлива в сборе
Кол-во на "": 1
Модель: 740
Группа: Cистема питания двигателя
Подгруппа: Фильтр-отстойник топлива грубой очистки
Порядковый номер детали: 010
|
|
11
|
6460-1101102
|
Кронштейн крепления топливного бака в сборе
Кол-во на "": 3
Модель: 6460
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 102
|
|
12
|
7406.1105166-20
|
Трубка подводящая насоса предпусковой прокачки топлива в сборе
Кол-во на "": 1
Модель: 7406
Группа: Cистема питания двигателя
Подгруппа: Фильтр-отстойник топлива грубой очистки
Порядковый номер детали: 166
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
13
|
5320-1101159
|
Рукав соединительный топливных трубопроводов
Кол-во на "": 1
Модель: 5320
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 159
|
|
15
|
7406.1105002
|
Кронштейн
Кол-во на "": 1
Модель: 7406
Группа: Cистема питания двигателя
Подгруппа: Фильтр-отстойник топлива грубой очистки
Порядковый номер детали: 002
|
|
16
|
55102-1101109
|
Прокладка кронштейна крепления топливного бака
Кол-во на "": 6
Модель: 55102
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 109
|
|
17
|
6460-1101115
|
Прокладка хомута крепления топливного бака
Кол-во на "": 3
Модель: 6460
Группа: Cистема питания двигателя
Подгруппа: Бак топливный
Порядковый номер детали: 115
|
|
18
|
5320-1104083
|
Кронштейн крепления топливных трубопроводов
Кол-во на "": 1
Модель: 5320
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 083
|
|
19
|
541121-1104274
|
Наконечник
Кол-во на "": 4
Модель: 541121
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 274
|
|
20
|
53205-3506433
|
Лента спиральная 12х9х11 ТУ 22-45-001-10841338-93
Кол-во на "": 2
Модель: 53205
Группа: Тормоза
Подгруппа: Трубопроводы пневмотормозов
Порядковый номер детали: 433
|
|
21
|
6520-1104018-14
|
Штуцер
Кол-во на "": 2
Модель: 6520
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 018
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
23
|
5320-3827013
|
Прокладка датчика
Кол-во на "": 2
Модель: 5320
Группа: Приборы
Подгруппа: Датчик указателя уровня топлива
Порядковый номер детали: 013
|
|
24
|
6460-1104083
|
Кронштейн крепления топливных трубопроводов
Кол-во на "": 1
Модель: 6460
Группа: Cистема питания двигателя
Подгруппа: Трубопроводы топливные
Порядковый номер детали: 083
|
|
25
|
1/09024/21
|
Болт М6-6gх20
Кол-во на "": 2
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
26
|
1/60432/21
|
Болт М8-6gх16
Кол-во на "": 2
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
29
|
1/55405/21
|
Болт М12х1,25-6gх35
Кол-во на "": 2
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
30
|
1/55406/21
|
Болт М12х1,25-6gх40
Кол-во на "": 12
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
32
|
1/55411/21
|
Болт М12х1,25-6gх65
Кол-во на "": 3
Примечание:
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
35
|
1/03893/01
|
Винт М5-6gх10
Кол-во на "": 10
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
37
|
1/58962/11
|
Гайка М6-6Н
Кол-во на "": 2
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
38
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 2
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
39
|
1/61015/11
|
Гайка М12х1,25-6Н
Кол-во на "": 23
Примечание:
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
40
|
1/02800/60
|
Прокладка уплотнительная 14х20х1,5
Кол-во на "": 8
Примечание:
Крепежная деталь: да
Материал: медь
Покрытие: без покрытия
|
|
42
|
1/05200/01
|
Шайба плоская 12х22х3
Кол-во на "": 3
Примечание:
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
43
|
1/05164/73
|
Шайба 6 пружинная
Кол-во на "": 2
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
44
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 2
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
45
|
1/05170/77
|
Шайба 12 пружинная
Кол-во на "": 17
Примечание:
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
46
|
870882
|
Пробка коническая транспортная КГ 3/8"
Кол-во на "": 1
Покрытие: без покрытия
|
|
47
|
853965
|
Угольник 6 ввертный
Кол-во на "": 1
Покрытие: без покрытия
|
|
49
|
870005
|
Болт М14х1,5-6gх30
Кол-во на "": 4
Покрытие: без покрытия
|
|
51
|
853890
|
Хомут специальный
Кол-во на "": 2
Покрытие: без покрытия
|
|
52
|
864204
|
Кольцо уплотнительное
Кол-во на "": 6
Покрытие: без покрытия
|
|
53
|
864269
|
Кольцо уплотнительное
Кол-во на "": 1
Покрытие: без покрытия
|
|
54
|
5232.3827010
|
Датчик указателя уровня топлива
Кол-во на "": 1
Модель: 5232
Группа: Приборы
Подгруппа: Датчик указателя уровня топлива
Порядковый номер детали: 010
|
|
55
|
ВС-1
|
Замок висячий
Кол-во на "": 1
|
|
56
|
37.1141010
|
Насос предпусковой прокачки топлива
Кол-во на "": 1
Модель: 37
Группа: Cистема питания двигателя
Подгруппа: 1141
Порядковый номер детали: 010
|
