| № поз. |
Номер детали |
Наименование детали |
|
|
6460-8404002-30
|

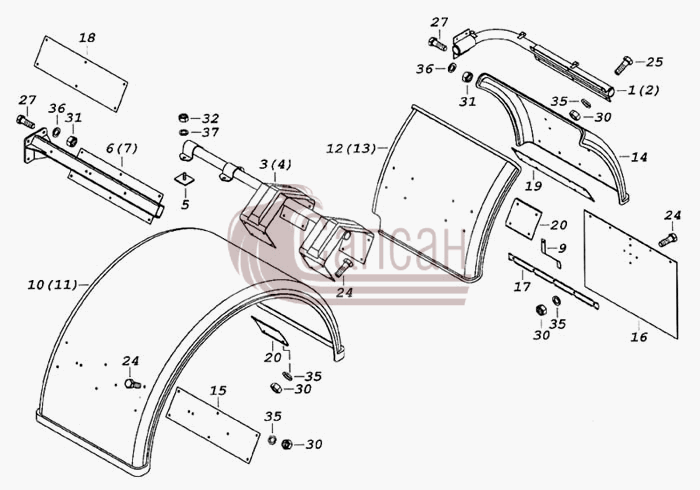

Установка задних крыльев
Кол-во на "": 1
Модель: 6460
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 002
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
1
|
6460-8404140-30
|
Кронштейн крыла задний правый
Кол-во на "": 1
Модель: 6460
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 140
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
2
|
6460-8404141-30
|
Кронштейн крыла задний левый
Кол-во на "": 1
Модель: 6460
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 141
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
3
|
6460-8404156-20
|
Кронштейн крыла средний правый
Кол-во на "": 1
Модель: 6460
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 156
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
4
|
6460-8404157-20
|
Кронштейн крыла средний левый
Кол-во на "": 1
Модель: 6460
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 157
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
6460-8404315
|
Прижим
Кол-во на "": 8
Модель: 6460
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 315
|
|
6
|
6460-8411024-20
|
Опора правая
Кол-во на "": 1
Модель: 6460
Группа: Оперение
Подгруппа: 8411
Порядковый номер детали: 024
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
7
|
6460-8411025-20
|
Опора левая
Кол-во на "": 1
Модель: 6460
Группа: Оперение
Подгруппа: 8411
Порядковый номер детали: 025
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
9
|
43105-8403188
|
Опора грязевого щитка
Кол-во на "": 10
Модель: 43105
Группа: Оперение
Подгруппа: Крыло переднее и фартук крыла
Порядковый номер детали: 188
|
|
10
|
6460-8404012-30
|
Крыло заднее N1 правое
Кол-во на "": 1
Модель: 6460
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 012
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
11
|
6460-8404013-30
|
Крыло заднее N1 левое
Кол-во на "": 1
Модель: 6460
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 013
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
12
|
6460-8404014-30
|
Крыло заднее N2 правое
Кол-во на "": 1
Модель: 6460
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 014
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
13
|
6460-840401 5-30
|
Крыло заднее N2 левое
Кол-во на "": 1
Покрытие:
|
|
14
|
6460-8404017-30
|
Крыло заднее N3
Кол-во на "": 1
Модель: 6460
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 017
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
15
|
6460-8404163-20
|
Пластина
Кол-во на "": 1
Модель: 6460
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 163
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
16
|
6520-8404190
|
Фартук заднего крыла
Кол-во на "": 2
Модель: 6520
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 190
|
|
17
|
6520-8404192
|
Планка крепления фартука
Кол-во на "": 2
Модель: 6520
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 192
|
|
18
|
6460-8404319
|
Пластина передняя
Кол-во на "": 1
Модель: 6460
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 319
|
|
19
|
6460-8404321-20
|
Пластина
Кол-во на "": 2
Модель: 6460
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 321
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
20
|
6520-8404365-14
|
Пластина
Кол-во на "": 8
Модель: 6520
Группа: Оперение
Подгруппа: Крыло заднее
Порядковый номер детали: 365
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
24
|
1/09026/21
|
Болт М6-6gх25
Кол-во на "": 54
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
25
|
1/60438/21
|
Болт М8-6gх30
Кол-во на "": 20
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
26
|
1/13069/21
|
Болт М10х1,25-6gх30
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
27
|
1/13070/21
|
Болт М10х1,25-6gх40
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
30
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 74
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
31
|
1/21647/11
|
Гайка М10х1,25-6Н
Кол-во на "": 16
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
32
|
1/61015/11
|
Гайка М12х1,25-6Н
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
35
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 74
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
36
|
1/05168/77
|
Шайба 10 пружинная
Кол-во на "": 16
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
37
|
1/05170/77
|
Шайба 12 пружинная
Кол-во на "": 8
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
