| № поз. |
Номер детали |
Наименование детали |
|
1
|
4308-1703204
|
Опора рычага переключения передач в сборе
Кол-во на "": 1
Модель: 4308
Группа: Коробка передач
Подгруппа: Механизм управления КПП
Порядковый номер детали: 204
|
|
3
|
14.1703248-60
|
Рукоятка рычага переключения передач
Кол-во на "": 1
Модель: 14
Группа: Коробка передач
Подгруппа: Механизм управления КПП
Порядковый номер детали: 248
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
5
|
4308-1703325-50
|
Тяга
Кол-во на "": 1
Модель: 4308
Группа: Коробка передач
Подгруппа: Механизм управления КПП
Порядковый номер детали: 325
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
7
|
4308-1703520
|
Тяга реактивная в сборе
Кол-во на "": 1
Модель: 4308
Группа: Коробка передач
Подгруппа: Механизм управления КПП
Порядковый номер детали: 520
|
|
17
|
4308-1703223
|
Рычаг
Кол-во на "": 1
Модель: 4308
Группа: Коробка передач
Подгруппа: Механизм управления КПП
Порядковый номер детали: 223
|
|
21
|
5320-1703618-99
|
Ось
Кол-во на "": 1
Модель: 5320
Группа: Коробка передач
Подгруппа: Механизм управления КПП
Порядковый номер детали: 618
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
39
|
4308-5112031
|
Держатель чехла рычага коробки передач
Кол-во на "": 1
Модель: 4308
Группа: Детали основания (пола) кабины (Пол кузова)
Подгруппа: Изоляция термошумовая
Порядковый номер детали: 031
|
|
41
|
5320-5112064-77
|
Чехол рычага коробки передач
Кол-во на "": 1
Модель: 5320
Группа: Детали основания (пола) кабины (Пол кузова)
Подгруппа: Изоляция термошумовая
Порядковый номер детали: 064
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
43
|
5320-5114078-95
|
Усилитель пола кабины
Кол-во на "": 1
Модель: 5320
Группа: Детали основания (пола) кабины (Пол кузова)
Подгруппа: 5114
Порядковый номер детали: 078
Дополнительно: Не взаимозаменяема с деталью, выпущенной ранее под этим же номером
|
|
51
|
1/09024/21
|
Болт М6-6gх20
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
53
|
1/60432/21
|
Болт М8-6gх16
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
54
|
1/13070/21
|
Болт М10х1,25-6gх40
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
69
|
1/21647/11
|
Гайка М10х1,25-6Н
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
71
|
1/21640/11
|
Гайка М14х1,5-6Н
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
73
|
1/61056/11
|
Гайка М8-6Н
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
75
|
1/05196/01
|
Шайба плоская 8х17
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
77
|
1/05164/73
|
Шайба 6 пружинная
Кол-во на "": 4
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
79
|
1/05166/73
|
Шайба 8 пружинная
Кол-во на "": 8
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
81
|
1/05168/73
|
Шайба 10 пружинная
Кол-во на "": 4
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: фосфатирование
|
|
87
|
1/07343/01
|
Шплинт разводной 2х20
Кол-во на "": 1
Крепежная деталь: да
Материал: сталь 40 (сталь с пределом прочности на разрыв 333-490 (34-50) МПа (кг/мм2)
Покрытие: цинкование
|
|
100
|
362-1703420
|
Хвостовик
Кол-во на "": 1
Модель: 362
Группа: Коробка передач
Подгруппа: Механизм управления КПП
Порядковый номер детали: 420
|

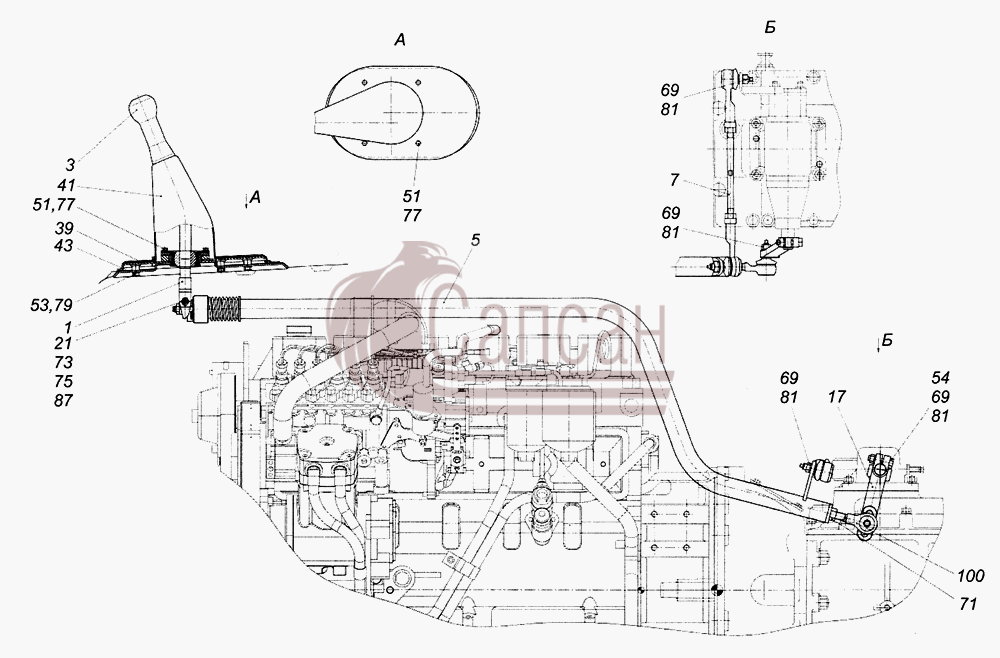

/54.gif.pagespeed.ce.LUMhAWc3tl.gif "4308-1703005-50 Привод управления механизмом переключения передачКамАЗ-4308 (2008)")
