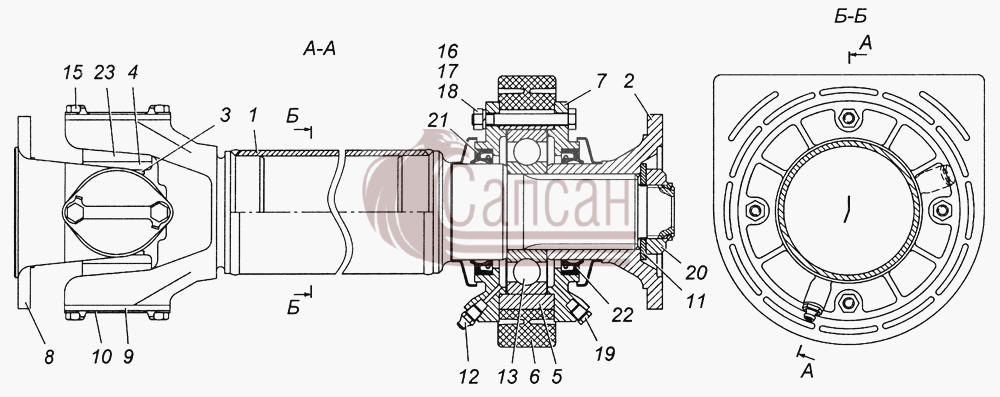

| № поз. |
Номер детали |
Наименование детали |
|
1
|
Э4308-2202015
|
Вал карданный
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: Э4308
Группа: Валы карданные
Подгруппа: Вал карданный основной (промежуточный)
Порядковый номер детали: 015
|
|
2
|
4325-2202100
|
Фланец с пылеотражателем
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 4325
Группа: Валы карданные
Подгруппа: Вал карданный основной (промежуточный)
Порядковый номер детали: 100
|
|
3
|
5320-2205026
|
Крестовина в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный среднего моста
Порядковый номер детали: 026
|
|
4
|
5320-2205042
|
Уплотнение подшипника торцовое в сборе
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный среднего моста
Порядковый номер детали: 042
|
|
5
|
4325-2202084
|
Обойма подшипника
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 4325
Группа: Валы карданные
Подгруппа: Вал карданный основной (промежуточный)
Порядковый номер детали: 084
|
|
6
|
4325-2202085
|
Подушка
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 4325
Группа: Валы карданные
Подгруппа: Вал карданный основной (промежуточный)
Порядковый номер детали: 085
|
|
7
|
5325-2202090-01
|
Крышка
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Кол-во на "": 2
Модель: 5325
Группа: Валы карданные
Подгруппа: Вал карданный основной (промежуточный)
Порядковый номер детали: 090
|
|
8
|
5320-2205023
|
Вилка-фланец
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный среднего моста
Порядковый номер детали: 023
|
|
9
|
5320-2205050
|
Пластина опорная подшипника
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный среднего моста
Порядковый номер детали: 050
|
|
10
|
5320-2205051
|
Пластина стопорная болтов
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Модель: 5320
Группа: Валы карданные
Подгруппа: Вал карданный среднего моста
Порядковый номер детали: 051
|
|
11
|
14.1701243
|
Пружина тарельчатая НД 70х40х4х1,5 ГОСТ 3057-90
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Модель: 14
Группа: Коробка передач
Подгруппа: Коробка передач
Порядковый номер детали: 243
|
|
12
|
864006
|
Масленка 1.3.Ц6хр.ГОСТ 19853-74
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
|
13
|
311А
|
Подшипник шариковый радиальный однорядный ГОСТ 520-89
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
|
|
15
|
1/60434/21
|
Болт М8-6gх20
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Кол-во на "": 8
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
16
|
1/60446/21
|
Болт М8-6gх70
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 80 (сталь с пределом прочности на разрыв 784-980 (80-100) МПа (кг/мм2)
Покрытие: цинкование
|
|
17
|
1/61008/11
|
Гайка М8х1,25-6Н
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: сталь 50 (сталь с пределом прочности на разрыв 490-784 (50-80) МПа (кг/мм2)
Покрытие: цинкование
|
|
18
|
1/05166/77
|
Шайба 8 пружинная
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Крепежная деталь: да
Материал: другие металлические материалы, т. е. не сталь, не латунь, не легкий сплав, не медь
Покрытие: специальное покрытие
|
|
19
|
864000
|
Клапан предохранительный на давление 0,12-0,24 кг/см2
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
|
20
|
870510
|
Гайка специальная М39х2-6Н
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
|
21
|
864176
|
Манжета 70х92 в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
|
22
|
864180
|
Манжета с пружиной в сборе
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Кол-во на "": 1
Покрытие: без покрытия
|
|
23
|
45 4112 1771
|
Подшипник 804807 К5С10 роликовый игольчатый с одним наружным кольцом ТУ ВНИПП 065-99
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
Кол-во на "": 4
|
